.DSLWHO  Innenaufbau 14
=_Te\QbUb9^TecdbYU3_]`edUb=93#!!
,QQHQDXIEDX
Der Industrie-PC MIC3110 ist so aufgebaut, daß Sie mit Hilfe der Erläuterun-
gen in diesem Kapitel Reparaturen und Umrüstungen in den meisten Fällen
selbst vornehmen können.
*HKlXVH |IIQHQ
Nur Fachleute, die über ausreichende Erfahrung im Umgang mit PC-Hardware
verfügen, sollten das Gerät öffnen. Unsachgemäße Behandlung kann zu Schä-
den führen.
Das Gehäuse läßt sich auf 2 Ebenen öffnen. Durch das Aufklappen der Gehäu-
serückwand des Rechnerkerns gelangen Sie an das passive ISA-Board und die
darauf befindlichen Steckkarten, sowie an die Netzteilplatine und die Festplat-
te. Das Diskettenlaufwerk befindet sich in dem Laufwerksgehäuse unterhalb
des Rechnerkerns.
Außerdem können Sie den hinteren Teil des Chassis hochklappen und errei-
chen so die Rückseite des Fronttableaus und das LC-Display.

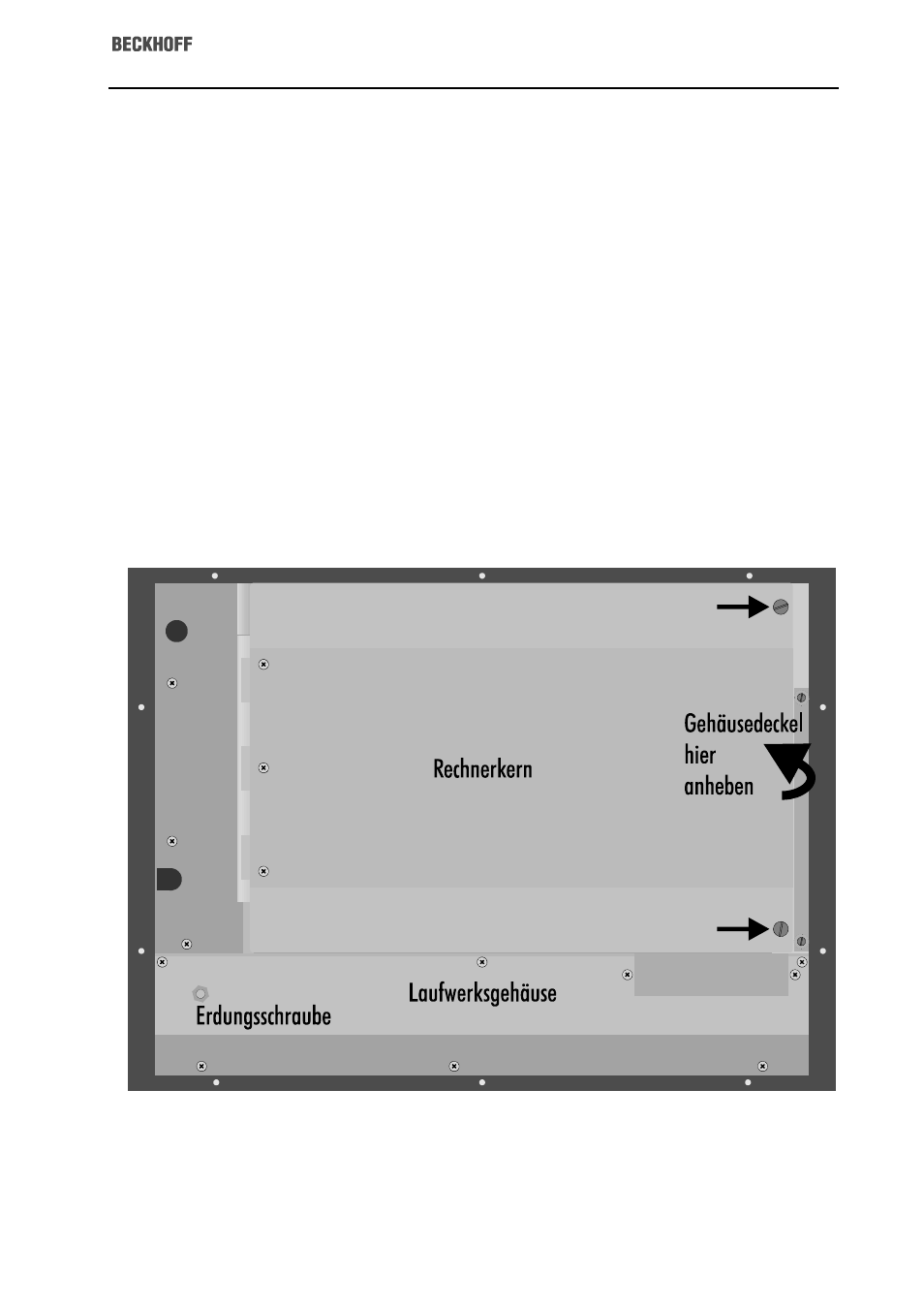

Auf der Rückseite des Gerätes befinden sich 2 Schrauben, mit denen die
Rückwand des Rechnerkerns befestigt ist. In der Abbildung sind diese mit
Pfeilen markiert.
Zum Ein- und Ausbau von Steckkarten müssen Sie zunächst die obere Gehäu-
sewand abnehmen. Alle zu lösenden Schrauben sind von oben zugänglich.
Die folgende Zeichnung zeigt den Innenaufbau eines Industrie PCs MIC3110
mit 230/115 V Netzteil.
