.DSLWHO  Innenaufbau 17
=_Te\QbUb9^TecdbYU3_]`edUb=93#!!
(QWQHKPHQ HLQHV 6,00
0RGXOV

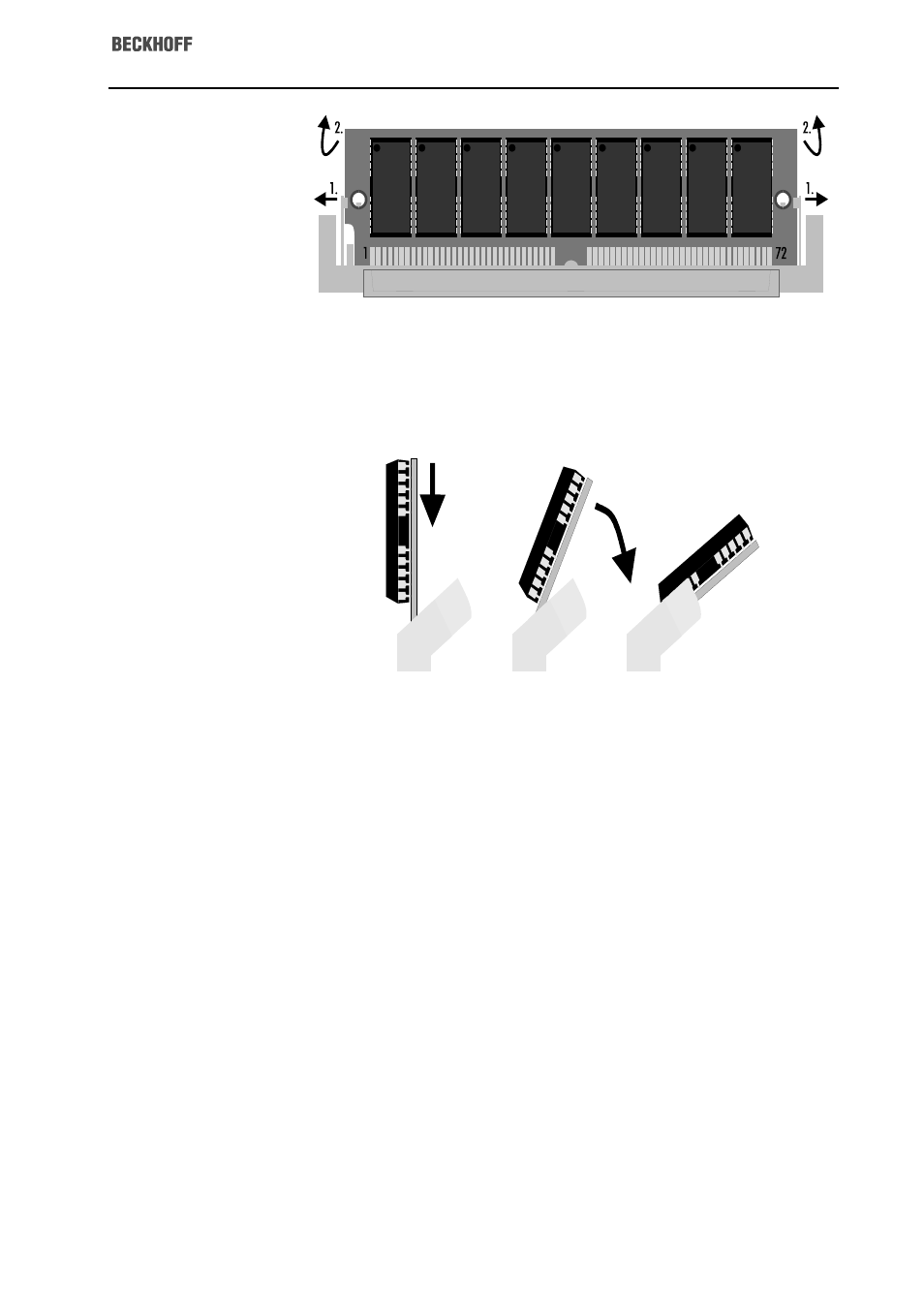

PS2-SIMM-Module lassen sich nur in einer Ausrichtung in den Slot einsetzen.
Stecken Sie das Modul mit den Kontaktflächen nach unten in den Slot und
drücken Sie es dann soweit herunter, bis die Haltelaschen an den Seiten einra-
sten. Anhand der in die Bohrungen greifenden Haken können Sie den richti-
gen Sitz des Moduls prüfen. Die Größe des vorhandenen Speichers erkennt
das System beim Einschalten selbstständig.
(LQVHW]HQ HLQHV 6,00
0RGXOV
3UR]HVVRU ZHFKVHOQ
.KON|USHU DEQHKPHQ
1LFKW EHL &\UL[ &38V
/IWHU ]XVDPPHQ PLW GHP
.KON|USHU DEQHKPHQ
3UR]HVVRU KHUDXV]LHKHQ
/IWHUUDKPHQ XQWHUOHJHQ
0DUNLHUWH (FNHQ EHUHLQDQ
GHU
:lUPHOHLWSDVWH
-XPSHU
Auf dem Board können verschiedene Prozessoren eingesetzt werden:
486 SX 33 MHz, 486 DX 33 MHz, 486 DX2 66 MHz, 486 DX4 100 MHz,
AMD5x86 133 MHz oder Pentium Overdrive. Den AMD 5x86 und den
Pentium Overdrive Prozessor können Sie nicht selbst nachrüsten. Genauso
können Sie einen dieser Prozessoren nicht gegen einen 486 austauschen.
Schicken Sie die Steckkarte C1230 gegebenenfalls zum Umbau an uns zurück.
Zum Wechseln des Prozessors ziehen Sie zunächst das mit einer Schraube am
Chassis befestigte Mainboard aus dem Slot der passiven ISA Bus Platine. Zum
Ausbau des Prozessors müssen Sie den Kühlkörper aus dem Halterahmen
nehmen. Beachten Sie, daß bei Cyrix CPUs die Kühlkörper oft geklebt sind und
sich nicht vom Prozessor ablösen lassen. Ziehen Sie in diesem Fall den Prozes-
sor mitsamt Kühlkörper heraus ohne den Kühlkörper abzureißen. Bei DX2 und
DX4 CPUs befindet sich ein Lüfter auf dem Kühlkörper. Diesen können Sie
zusammen mit dem Kühlkörper abnehmen ohne ihn zuvor abzuschrauben.
Nachdem die alte CPU ausgebaut ist, legen Sie den Lüfterhalterahmen unter
den neuen Prozessor.
Die Ecke des Prozessors an der sich Pin 1 befindet ist gekennzeichnnet. Ebenso
finden Sie am inneren Rand des Prozessorsockels eine markierte Ecke. Stecken
Sie den Prozessor so in den Sockel, daß die markierten Ecken übereinander
liegen. Achten Sie darauf, daß der Prozessor mittig auf dem Sockel sitzt.
Tragen Sie auf Prozessor und Kühlkörper einen dünnen Film Wärmeleitpaste
auf und stecken Sie den Kühlkörper mit Lüfter wieder in den Halterahmen.
Sie müssen dem Rechner jetzt noch mitteilen, mit welchem Prozessor er nun
ausgestattet ist. Dazu dienen die Jumper 104, 105 und 106, die Sie so stecken
müssen, wie die Abbildungen auf der folgenden Seite es zeigen. Die Jumper
befinden sich direkt neben dem Prozessor.
