.DSLWHO  Innenaufbau 16
=_Te\QbUb9^TecdbYU3_]`edUb=93#!!

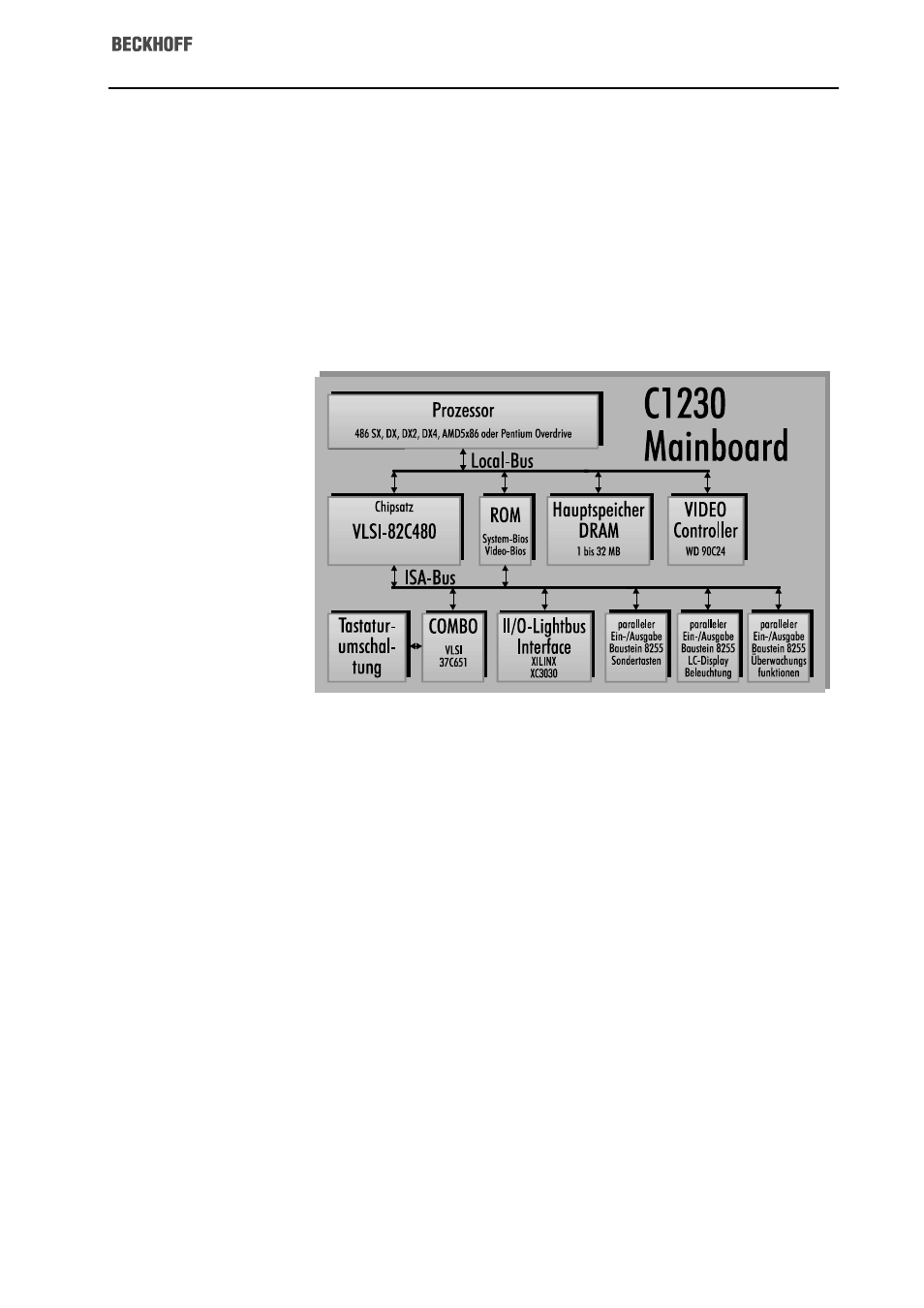

Das Mainboard C1230 im Industrie PC MIC3110 arbeitet mit 2 Bussen. Der
Local-Bus verbindet den Prozessor mit dem Hauptspeicher, dem ROM, welches
das System- und das Video-BIOS in einem Baustein enthält, und mit dem Vi-
deo Controller. Über den VLSI-Chipsatz kommuniziert der Local-Bus mit dem
ISA-Bus. Hier ist ein Combi-Controller-Baustein VLSI 37C651 „COMBO“ mit
Floppy- und Festplattencontroller, sowie zwei seriellen und einer parallelen
Schnittstellen angeschlossen. Außerdem liegen am ISA-Bus drei parallele Ein-
/Ausgabe-Bausteine, welche die LCD Hintergrundbeleuchtung schalten und
verschiedene Überwachungsfunktionen ausführen. Um die Funktionen der
parallelen Ein-/Ausgabe-Bausteine zu nutzen, müssen Sie in Ihrer Software die
Register der Bausteine auslesen. Hierüber erfahren Sie alles in Kapitel „Pro-
grammierung“.
'DV %ORFNVFKDOWELOG GHV
0DLQERDUGV &
/LWKLXPEDWWHULH ZHFKVHOQ
%HL 9HUOXVW GHU %,26'DWHQ
/LWKLXPEDWWHULH SUIHQ Wenn die im BIOS eingetragenen Daten über Nacht verlorengehen, sollten Sie
die Lithiumbatterie prüfen. Wenn die Spannung unter 2,6 V gesunken ist,
muß die Batterie gewechselt werden.
7\S GHU /LWKLXPEDWWHULH
Biegen Sie zum Austausch der Lithiumbatterie den Haltebügel leicht nach
oben und ziehen Sie die Batterie heraus. Achten Sie beim Einbau der neuen
Batterie darauf, daß die mit „+“ beschriftete, flache Seite nach oben weist.
Die Typenbezeichnung lautet:
Panasonic 3 V Lithiumbatterie BR2325
6SHLFKHU DXIUVWHQ
360RGXOH
    RGHU  0%
PLW 3DULW\%LW
5HLKHQIROJH EHOLHELJ
-HGH .RPELQDWLRQ P|JOLFK
6LQJOH RGHU GRXEOH VLGHG Auf dem Mainboard befinden sich zwei Steckplätze für PS/2-SIMM-Module,
die jeweils 1, 2, 4, 8 oder 16 MB Module aufnehmen können. Diese müssen
über Parity-Bits verfügen, also 9 Bits für ein Byte zur Verfügung stellen. Die
beiden Steckplätze können in beliebiger Reihenfolge bestückt werden, wobei
jede Kombination der genannten Module möglich ist. Es dürfen sowohl ein-,
als auch beidseitig bestückte Module eingesetzt werden.
Zum Ausbau eines vorhandenen SIMM-Moduls drücken Sie die Haltelaschen
rechts und links nach außen, wie im Bild auf der folgenden Seite unter 1. ge-
zeigt. Dann ziehen Sie das Modul soweit vor, bis die in den Bohrungen stek-
kenden Haken es freigeben.
