Akku-Pack für Beckhoff IPC mit USV
Anschluss des Akkupacks
Die Montage des Akkupack erfolgt in der Regel im Schaltschrank, in der
Nähe des Industrie PCs. Die Befestigung auf Normtragschiene ermöglicht
eine einfache und schnelle Montage und Demontage. Die Verbindung der
24V
DC
zum Akkupack sollte über eine Leitung mit 2 x 1.5mm² erfolgen. Die
Weiterleitung der 24V
DC
und der USV-Spannung erfolgt dann über ein

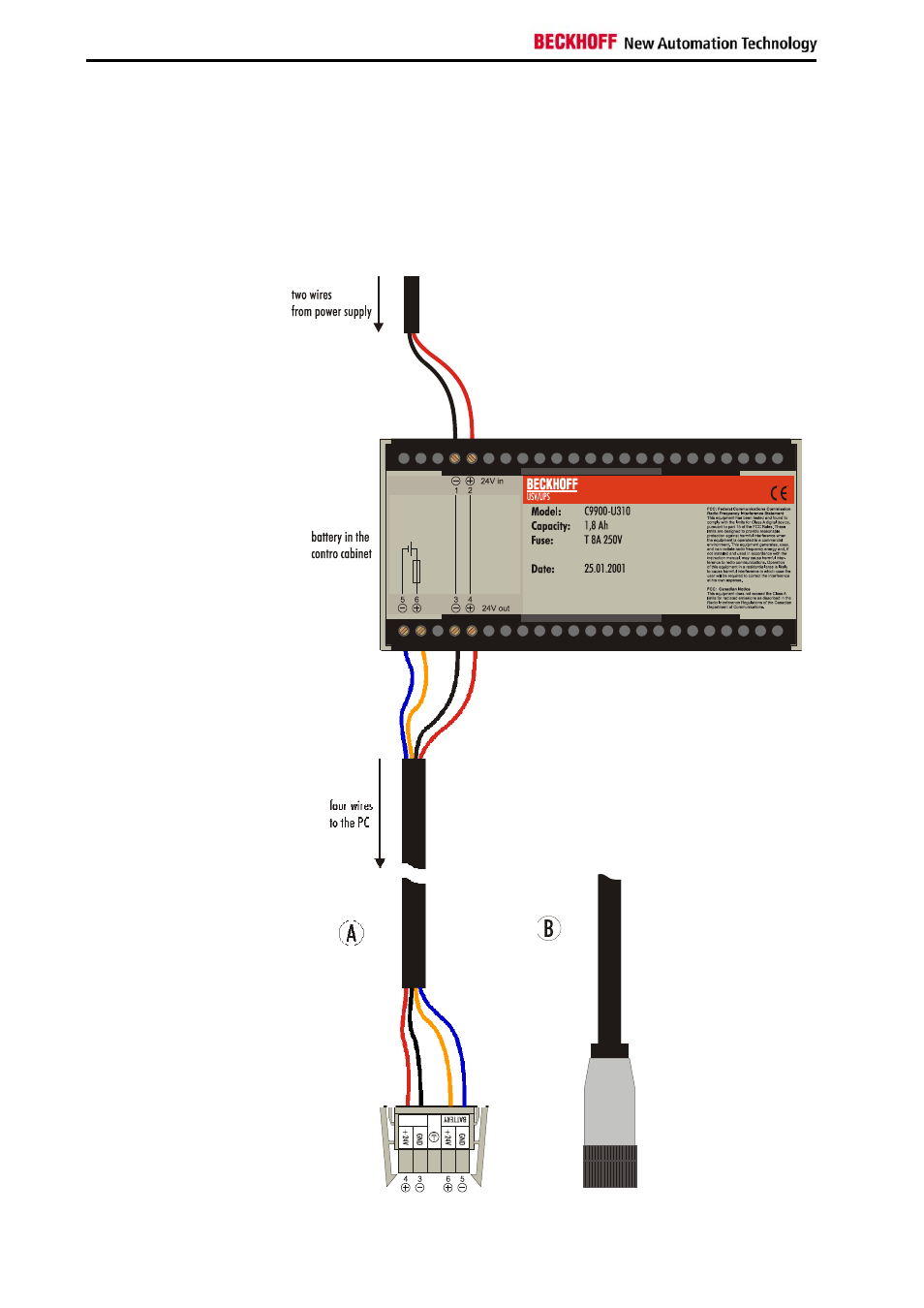

Kabel 4 x 1.5mm² (siehe Abbildung). Am Kabelende wird die Ausführung
des Anschlussstecker entsprechend der PC-Baureihe angeschlossen.
