Technische Daten
Speicherbelegung im DPRAM
Die hier angegebenen Adressen bezeichnen den Offset auf die
Basisadresse der CP-Link-Karte (z.B. CP-Link Karte auf &HCC00:0000,
Laderegler auf &HCC00:03ED). Beachten Sie bei der Konfiguration des
Rechners, dass es nicht zu Überschneidungen mit anderen Karten kommt.
Laderegler
0x03ED
USV Status
Wartend
Geladen
Kein Akku
Ladend
Akku-
spannung
Ext.
Vers OK
0x03EC
USV-Control
Aktiv

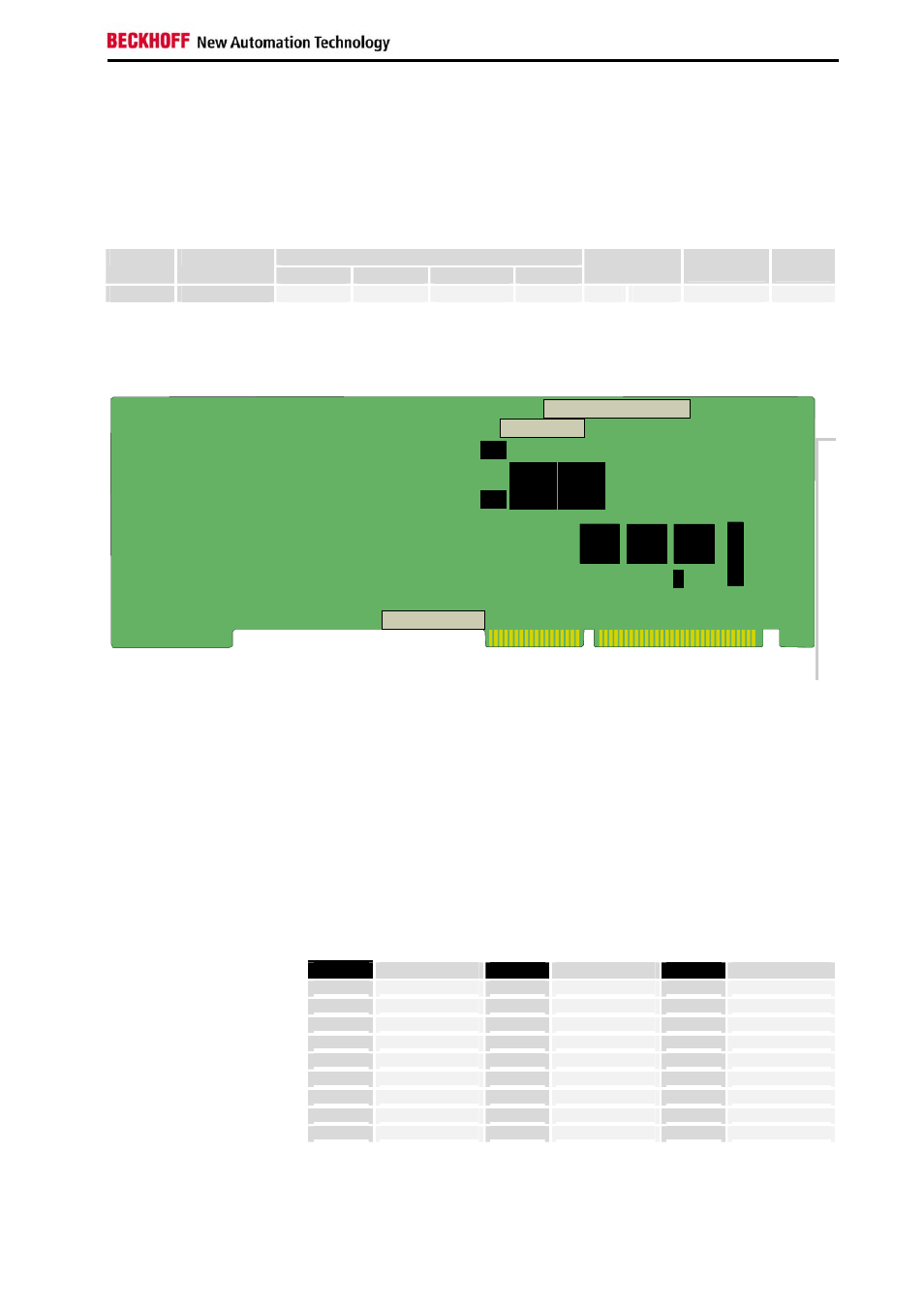

Layout der USV-Interface-Karte C1230S
System-Bus
USV
Fronttableau
1 ST701
ST1000
1 ST702
1 ST703
Die Ladeeinrichtung
Eine integrierte Laderegler der C2000BAT sorgt dafür, dass der Akku stets
geladenen wird. Der Ladestrom beträgt ca. 1/3 der Kapazität, also etwa
200-800 mA je nach verwandten Akkupack. Der Ladevorgang dauert je
nach Ladezustand und Alterung des Akkus bis zu 4 Stunden. Eine
Überladung und infolgedessen eine Beschädigung des Akkus wird durch
den Einsatz des integrierten Ladereglers ausgeschlossen.
Pinbelegung ST703 USV
PIN
Signal
PIN
Signal
PIN
Signal
1
PA0
10
PCL1
19
PB6
2
PA1
11
PCL2
20
PB7
3
PA2
12
PCL3
21
PCH0
4
PA3
13
PB0
22
PCH1
5
PA4
14
PB1
23
PCH2
6
PA5
15
PB2
24
PCH3
7
PA6
16
PB3
25
+5V
8
JUMP
17
PB4
26
GND
9
PCL0
18
PB5
