Die USV-Steuerplatine C2000BAT
Die USV-Steuerplatine C2000BAT
Unterbrechungsfreie
Stromversorgung
Ein Industrie-PC mit 24 V Spannungsversorgung kann auf Wunsch mit
einer unterbrechungsfreien Stromversorgung ausgerüstet werden, die nach
Ausfall der Versorgungsspannung den Betrieb des Gerätes für ca. 15
Minuten über einen NiCad-Akku aufrecht erhält. Die Steuerung übernimmt
die USV-Steuerplatine C2000BAT.

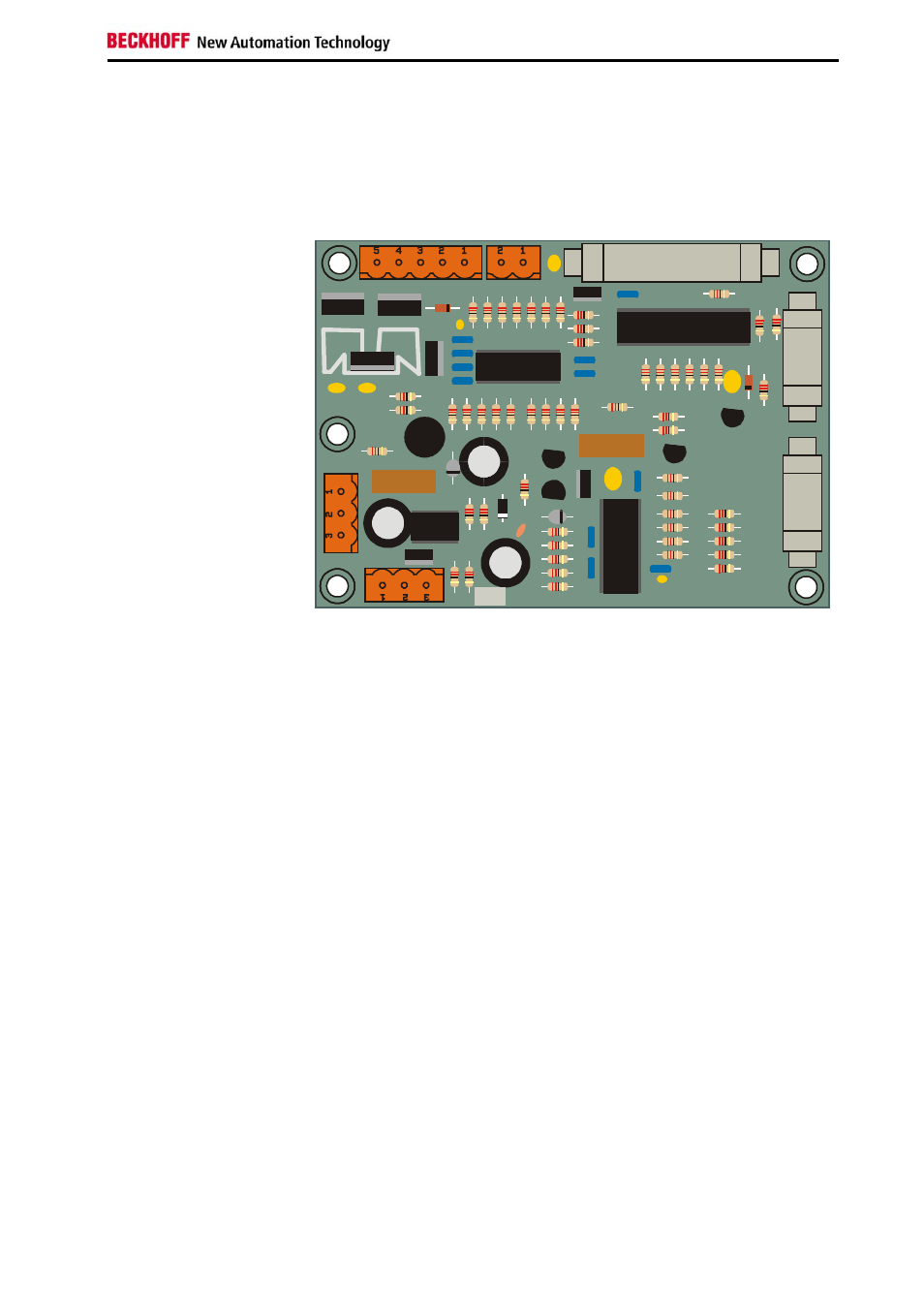

Einige Anschlüsse werden
in Verwendung mit der
C1230S nicht benutzt.
1
1
1
ni
ch
t
be
nu
tzt
ni
ch
t
be
nu
tzt
CP9030/C1230S
BECKHOFF C2000BAT
Akku/Spgsversor.
Sicherung
3,15 A
LC-
Display
Schalter für
LCD Beleucht.
Ne
tzt
ei
l
pl
ati
ne
Akku-Verpolungsschutz
Sicherung im Akkupack
Die USV-Steuerplatine ist mit einem einfachen Akku-Verpolungsschutz
ausgestattet. Wird der Akku versehentlich falsch gepolt, fließt kurzzeitig ein
erhöhter Strom, der eine Sicherung (3,15 A) auf der C2000BAT-Platine
zum Durchschmelzen bringt. Die Anordnung der Sicherung auf der Platine
in Abbildung 1 entnehmen. Zusätzlich befindet sich eine Sicherung (8 A) im
Akkupack, um einen Kurzschluss auf Seiten des Akkupack zu vermeiden.
Schalter für die LCD-
Hintergrundbeleuchtung
(nur bei älteren Geräten;
z.B. C20xx, C32xx)
Die USV-Steuerplatine erlaubt das Ein- und Ausschalten der LCD-
Hintergrundbeleuchtung über einen Schalter an der Gehäusewand oder
über die PIO-Bausteine auf der C1230S durch die Software. Durch das
Abschalten der LCD Hintergrundbeleuchtung kann bei Akkubetrieb Strom
gespart werden. Zur Bedienung kann die Hintergrundbeleuchtung mit dem
Schalter wieder eingeschaltet werden, nachdem die Software sie bei
Akkubetrieb abgeschaltet hat.
Der NiCad-Akku (18 V / 0,65 Ah / 1,8 Ah / 2,5 Ah) versorgt das Gerät
abhängig vom Ladezustand des Akkus und von der Hardwareausstattung
des IPC für bis zu 15 Minuten, in denen die Software Zeit hat, Daten zu
speichern. Bei Geräten mit höherem Energieverbrauch kann die Zeit nur
ca. 4 Minuten betragen.
