Technische Daten
Verbindungskabel C1230S
→ USV
C1230S
PIN
C2000BAT
PIN
C1230S
PIN
C2000BAT
PIN
GND
26 GND
26 USV-PCL0
9 USV-Aktiv-Passiv
24
USV-PLC1
10 Nicht benutzt
23 USV-PCH0
21 Nicht benutzt
22
USV-PCH1
22 Nicht benutzt
21 USV-PA0
1 Laderegler
20
USV-PA1
2 Ext.Vers. OK 19 USV-PA2
3 Akkuspannung
12
USV-PA3
4 Nicht benutzt
11 USV-PA4
5 Nicht benutzt
10
Port B (&H231) des Ein-/Ausgabebausteins führt ein Signal, das
Aufschluss über den Ladezustand gibt. Die hier angegebene I/O-Port hat
eine feste Adresse und kann nicht umkonfiguriert werden. Die Interface-
Karte C1230S benötigt drei I/O-Port-Adressbereiche: &H220-&H221,
&H230-&H231, &H240-&H241. Beachten Sie bei der Konfiguration des
Rechners, dass es nicht zu Überschneidungen mit anderen Karten kommt.
Port B
Adresse 231H
Bit 7
Bit 6
Bit 5
Bit 4
Bit 3
Bit 2
Bit 1
Bit 0
Eingang
Das Signal des Ladereglers
gibt den Ladezustand an.
Kein
Akku
nicht
benutzt
nicht
benutzt
HGB*
1=ON
0=OFF
USV
0=Passiv
1=Aktiv
Akku
>16V
nicht
benutzt
Schalter
HGB*
* HGB: Hintergrundbeleuchtung

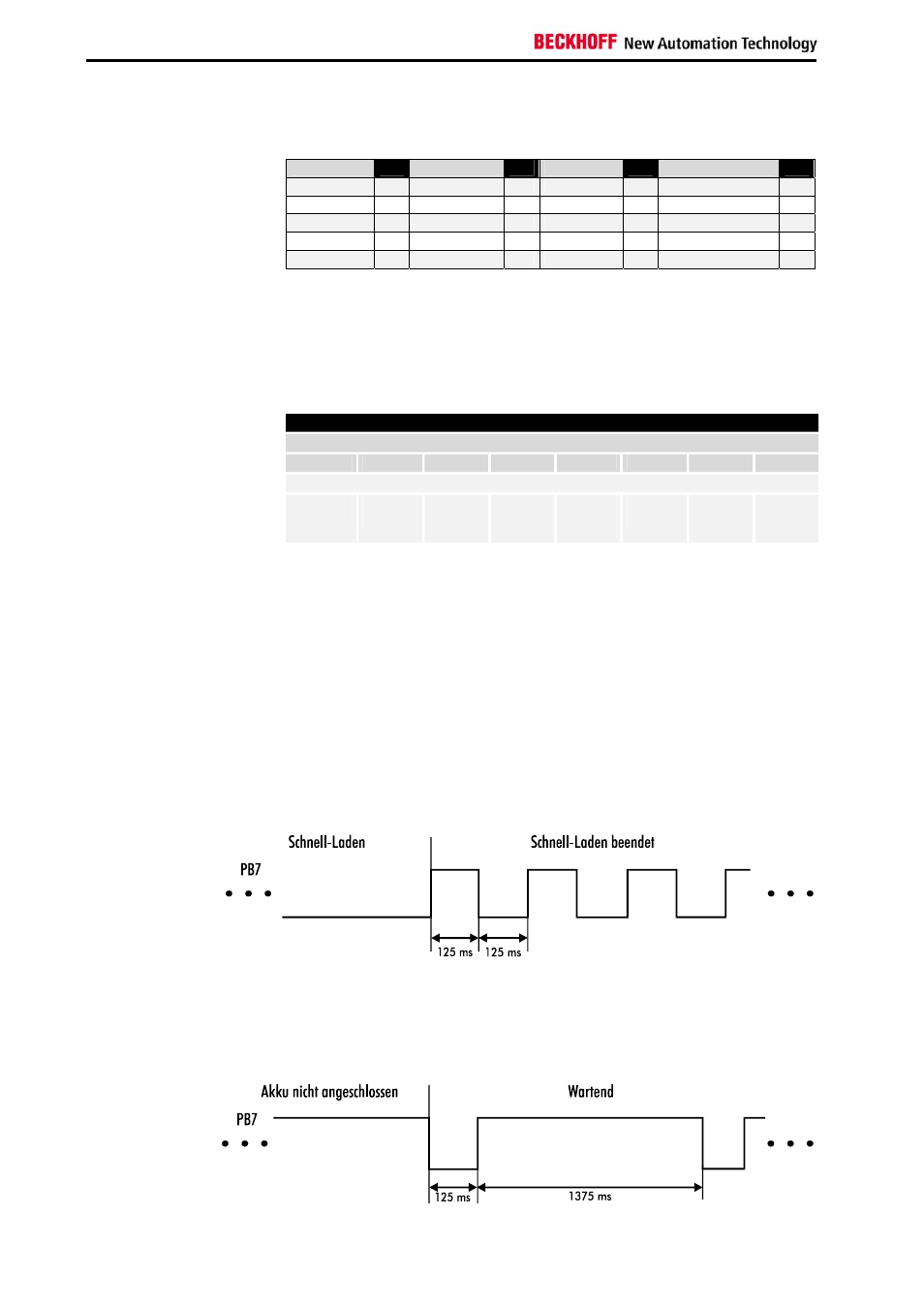

Die Akku-Ladeeinrichtung der Multifunktionsplatine kann folgende
Zustände annehmen:
Schnell-Laden
Nach Einschalten der Betriebsspannung geht der Laderegler bei
angeschlossenem Akku in den Zustand Schnell-Laden. Der Akku wird mit
einem Konstantstrom von etwa 200-800mA geladen, je nach
angeschlossenem Akkutyp. Bit 7 von Ports B an Adresse 231H ist 0.
Akku nicht angeschlossen
Der Laderegler registriert, ob der Akku angeschlossen ist oder nicht. Bei
fehlendem Akku-Anschluss ist Bit 7 von Ports B an Adresse 231H gesetzt.
Schnell-Laden beendet
Ist der Ladevorgang durch den Laderegler beendet worden, wechselt Bit 7
von Ports B an Adresse 231H mit einer Periodendauer von 250 ms
zwischen 0 und 1 hin und her.
Wartend
Im diesem Zustand wartet der Laderegler, bis eine gültige Akkuspannung
anliegt. Erst dann wird die Schnell-Ladung fortgesetzt. Bit 7 von Port B an
Adresse 231H führt wechselnde 0 und 1 mit einer Periodendauer von 1,5
Sekunden und einem Tastverhältnis von 1 zu 11.
