Zuordnung der Busklemmen
Die Busklemmen sind in der default Einstellung alle dem Busklemmen
Controller zugeordnet. Dies kann mit der KS2000 Software geändert wer-
den. In der Tabelle 1 des BC7300 wird die Zuordnung der Klemmen fest-
gelegt.
Hex
Bin
Beschreibung
0
00
Busklemme ist dem MODBUS zugeordnet, Byte orientierte
Busklemmen mappen sich kompakt (nur Nutzdaten)
1
01
Keine Funktion
2
10
Busklemme ist dem BC zugeordnet, Byte orientierte Bus-
klemmen mappen sich kompakt (nur Nutzdaten)
3
11
Busklemme ist dem BC zugeordnet, Byte orientierte Bus-
klemmen mappen sich komplex (mit Control und Status)
Kompakt
Die kompakte Auswertung einer Byte orientierten Busklemme bedeutet,
das nur die Nutzdaten übertragen werden.
Beispiel: eine KL3xx2 hat 2 Worte Eingänge und eine KL4xx2 hat 2 Worte
Ausgänge.
Komplex
Die komplexe Auswertung einer Byte orientierten Busklemme bedeutet,
das die Nutzdaten und Control und Status Byte übertragen werden.
Beispiel: eine KL3xx2 hat 4 Worte Eingänge und 4 Worte Ausgänge, das
gleiche gilt für eine KL4xx2.
Weitere Informationen finden Sie in der Dokumentationen der Busklem-
men.
Tabelle 1
Default
Beschreibung
Offset 4 0xFFFF
1.-8. Klemme
Offset 5 0xFFFF
9.-16. Klemme
Offset 6 0xFFFF
17.-24. Klemme
Offset 7 0xFFFF
25.-32. Klemme
Offset 8 0xFFFF
33.-40. Klemme
Offset 9 0xFFFF
41.-48. Klemme
Offset 10 0xFFFF
49.-56. Klemme
Offset 11 0xFFFF
57.-64. Klemme

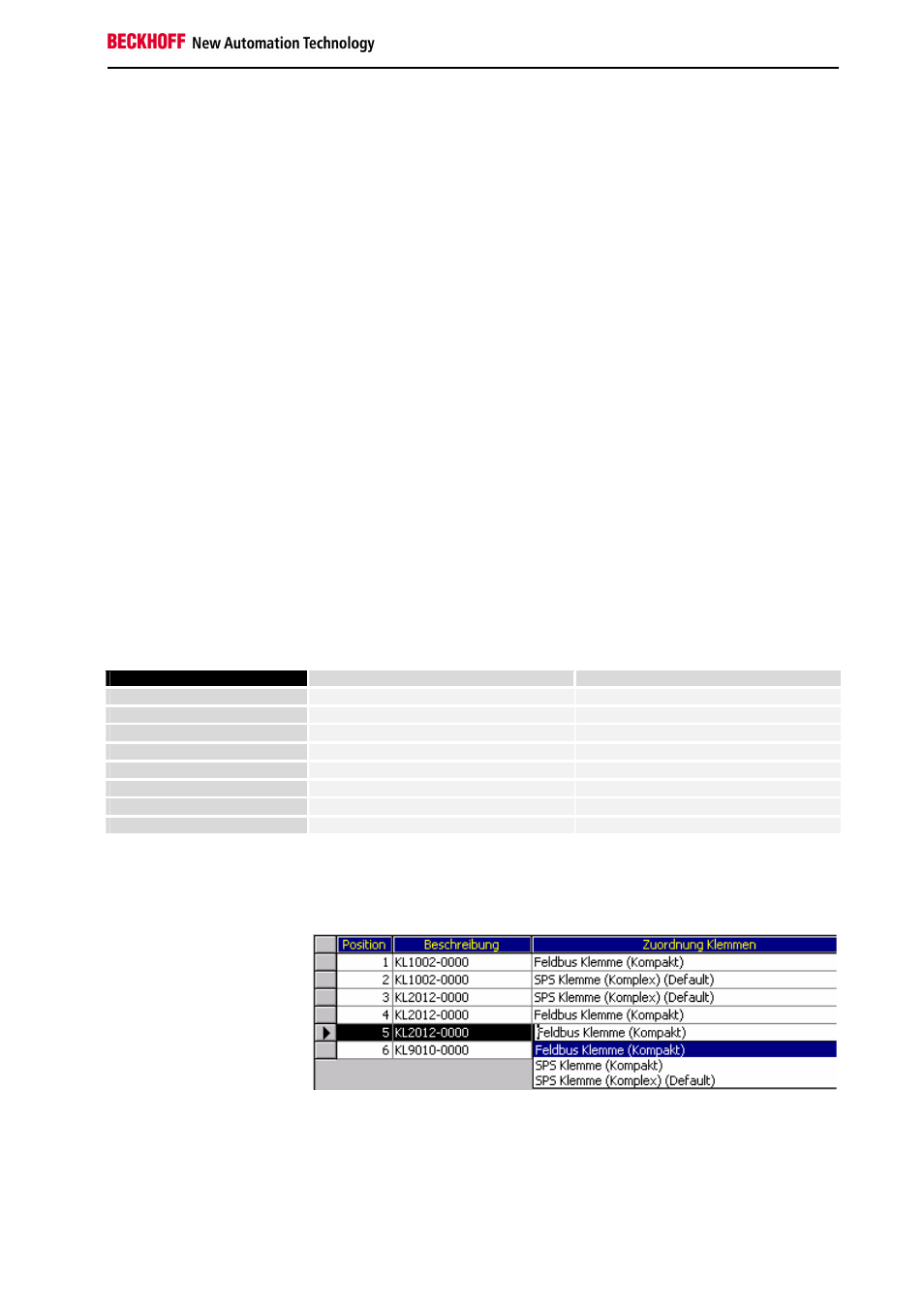

Beispiel KS2000
In der KS2000 Software kann ab Version 2.3.2 das Umstellen der Bus-
klemmen per Dialog eingestellt werden. Ein Update ihrer KS2000 Software
finden sie unter www.Beckhoff.de.
