Betrieb
EP1908-0002
15
4.1.5.2

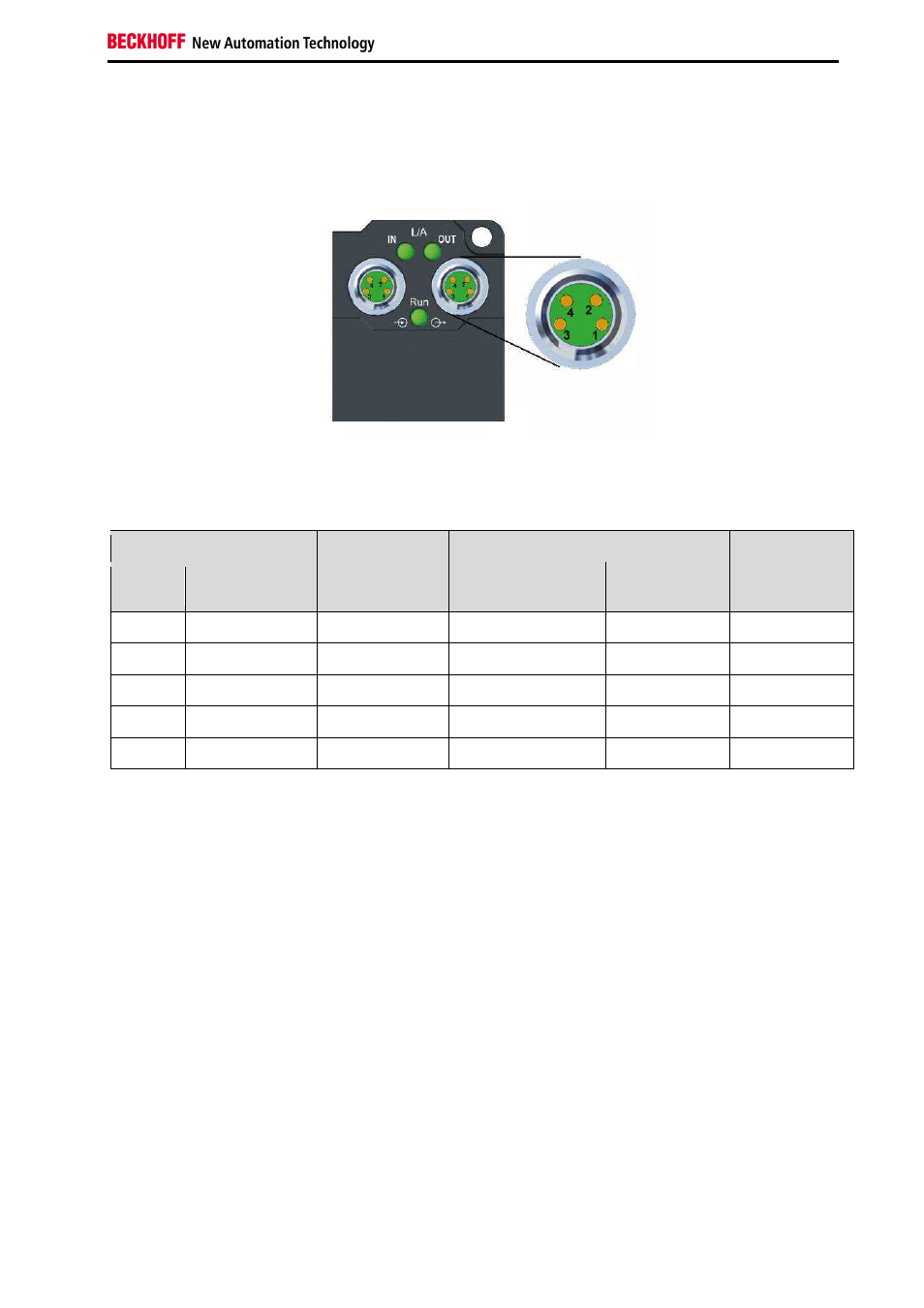

EtherCAT-Anschluss
Für den ankommenden und weiterführenden EtherCAT-Anschluss verfügt die EtherCAT Box (EPxxxx)
über zwei
grün
gekennzeichnete M8-Buchsen.
Belegung
Es gibt verschiedene Standards für die Belegung und Farben bei Steckverbindern und Leitung für
EtherCAT.
EtherCAT
Steckverbinder
Leitung
Norm
Signal
Beschreibung
M8
ZB9010, ZB9020,
ZK1090-6292
ZB903x,
ZK1090-31xx
TIA-568B
Tx +
Transmit Data+
Pin 1
gelb
1
orange/weiß
2
weiß/orange
Tx -
Transmit Data-
Pin 4
orange
1
orange
2
orange
Rx +
Transmit Data-
Pin 2
weiß
1
blau/weiß
2
weiß/grün
Rx -
Receive Data-
Pin 3
blau
1
blau
2
grün
Schirm
Abschirmung
Gehäuse
Schirm
Schirm
Schirm
1
) Aderfarben nach EN 61918
2
) Aderfarben
