Produktbeschreibung
EP1908-0002
7
3 Produktbeschreibung
3.1 EP1908-0002
Die EP1908-0002 ist eine EtherCAT Box mit digitalen Eingängen für 24 V
DC
-Geber oder für potentialfreie
Kontakte. Die EtherCAT Box besitzt 8 fehlersichere Eingänge.
Neben der Möglichkeit potentialfreie Kontakte einzulesen, unterstützt die EP1908-0002 auch den
Anschluss von Gebern mit OSSD Signalen, deren Testpulslänge 350 µs nicht überschreitet und den
Anschluss von Schaltmatten, die nach dem Prinzip des Querschlusses arbeiten.
Weiterhin wird auch eine Frequenzmessung unterstützt, um eine Stillstands- bzw. Drehzahlüberwachung
zu realisieren. Die Frequenz, unterhalb der eine logische 1 am Eingang gemeldet wird, wird in Schritten
von 0,1 Hz angegeben und das Modul unterstützt eine minimale Frequenz von 2 Hz und eine maximale
Frequenz von 500Hz. Frequenzen oberhalb von 500Hz führen zu einer Diagnosemeldung des Moduls. In
diesem Fall werden alle Eingänge in den sicheren Zustand (logisch 0) gesetzt. Diese Meldung kann
durch eine positive Flanke des sicheren Ausgangssignales ErrAck der EP1908-0002 zurückgesetzt
werden.
Die EP1908-0002 erfüllt bei zweikanaligem Anschluss die Anforderungen der EN 61508-1:2010 SIL 3
und DIN EN ISO 13849-1:2006 (Cat 4, PL e).
Die Steuerspannung U
S
versorgt die Modulelektronik. Die Sensoren werden aus der Steuerspannung Up
versorgt.

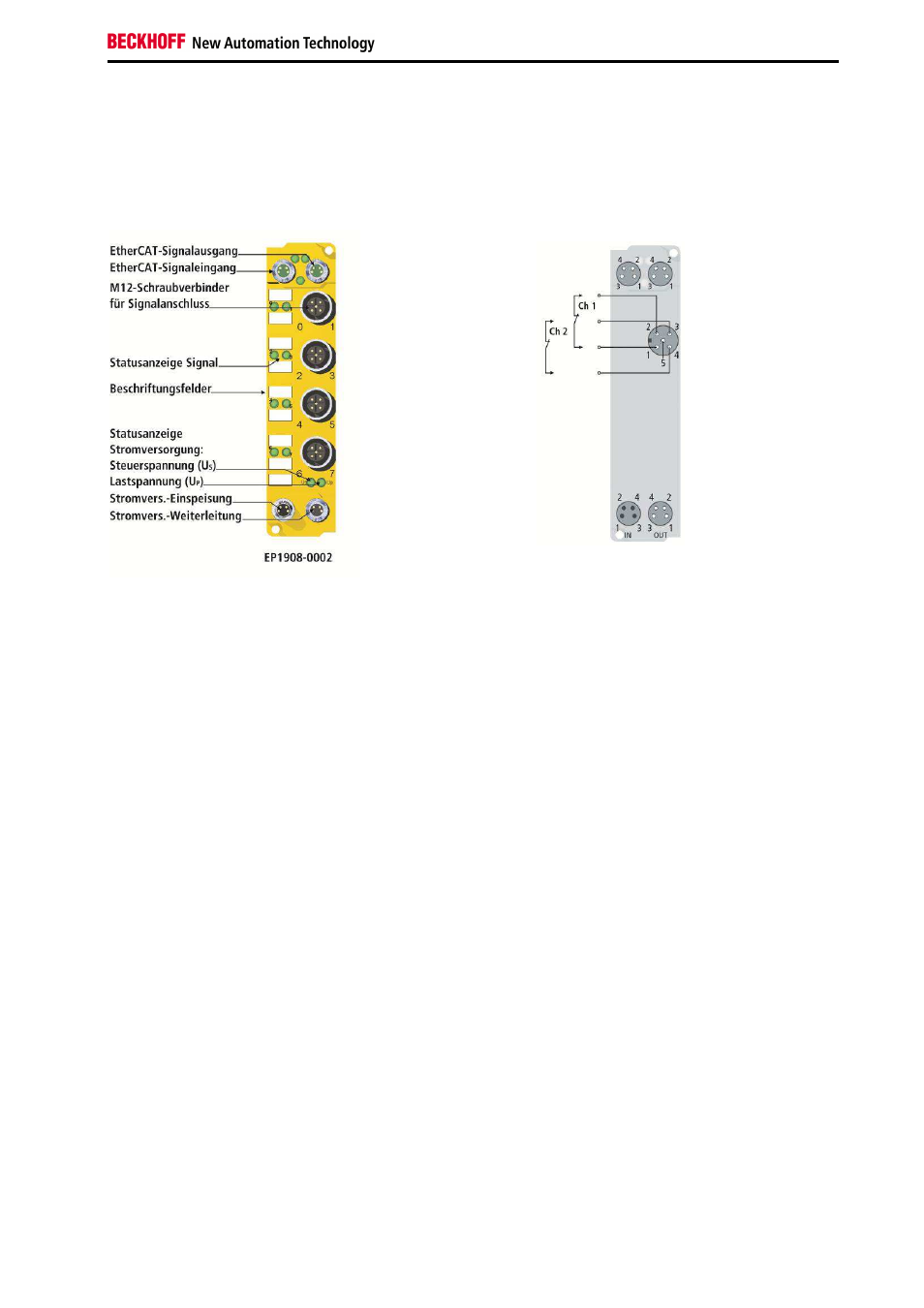

Die TwinSAFE-EtherCAT-Box hat die übliche Bauform einer EtherCAT-Box.
