Betrieb
20
EP1908-0002

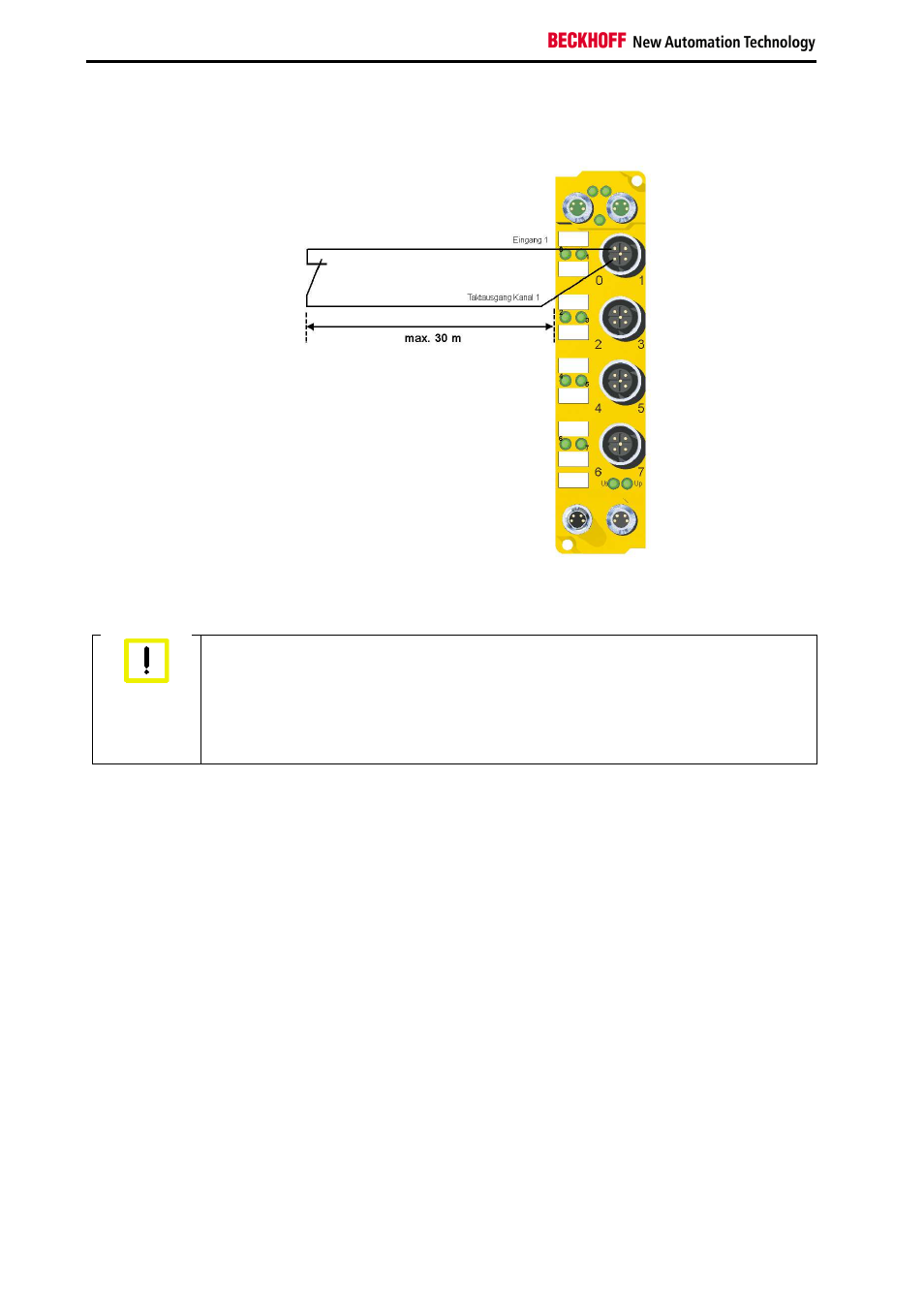

Zulässige Leitungslänge
Beim Anschluss eines einzelnen Schaltkontakts über eine eigene durchgängige Verkabelung (ggf. auch
über eine Mantelleitung) sind bei eingeschaltetem Sensortest maximal 30 m Leitungslänge möglich.
Achtung
Signalleitung separat führen
Die Signalleitung muss separat von potentiellen Störquellen wie z.B. Motorzuleitungen,
Leistungskabeln mit 230 V
AC
usw. geführt werden!
Störungen durch parallel geführte Leitungen können die Signalform der Testimpulse
beeinflussen und so Diagnosemeldungen (z.B. Sensorfehler) verursachen.
Eine gemeinsame Signalführung mit anderen getakteten Signalen in einer Sammelleitung verringert die
maximale Ausdehnung ebenfalls, da auf großer Leitungslänge ggf. ein Übersprechen der Signale erfolgt
und Diagnosemeldungen hervorrufen kann. Ist der Anschluss über eine Sammelleitung unumgänglich,
können die Testpulse abgeschaltet werden (Parameter Sensortest). Dies führt dann aber zu einer
Verringerung des Diagnose-Deckungsgrades bei der Berechnung des Performance Levels.
Die Verwendung von Kontaktstellen, Steckverbindern oder zusätzlichen Schaltkontakten in der
Verkabelung verringert ebenfalls die maximale Ausdehnung.
Die typische Länge eines Testpulses (Schalten von 24 V auf 0 V und zurück auf 24 V) beträgt 350 µs und
erfolgt ca. 250 Mal pro Sekunde.
