Grundlagen zur Funktion

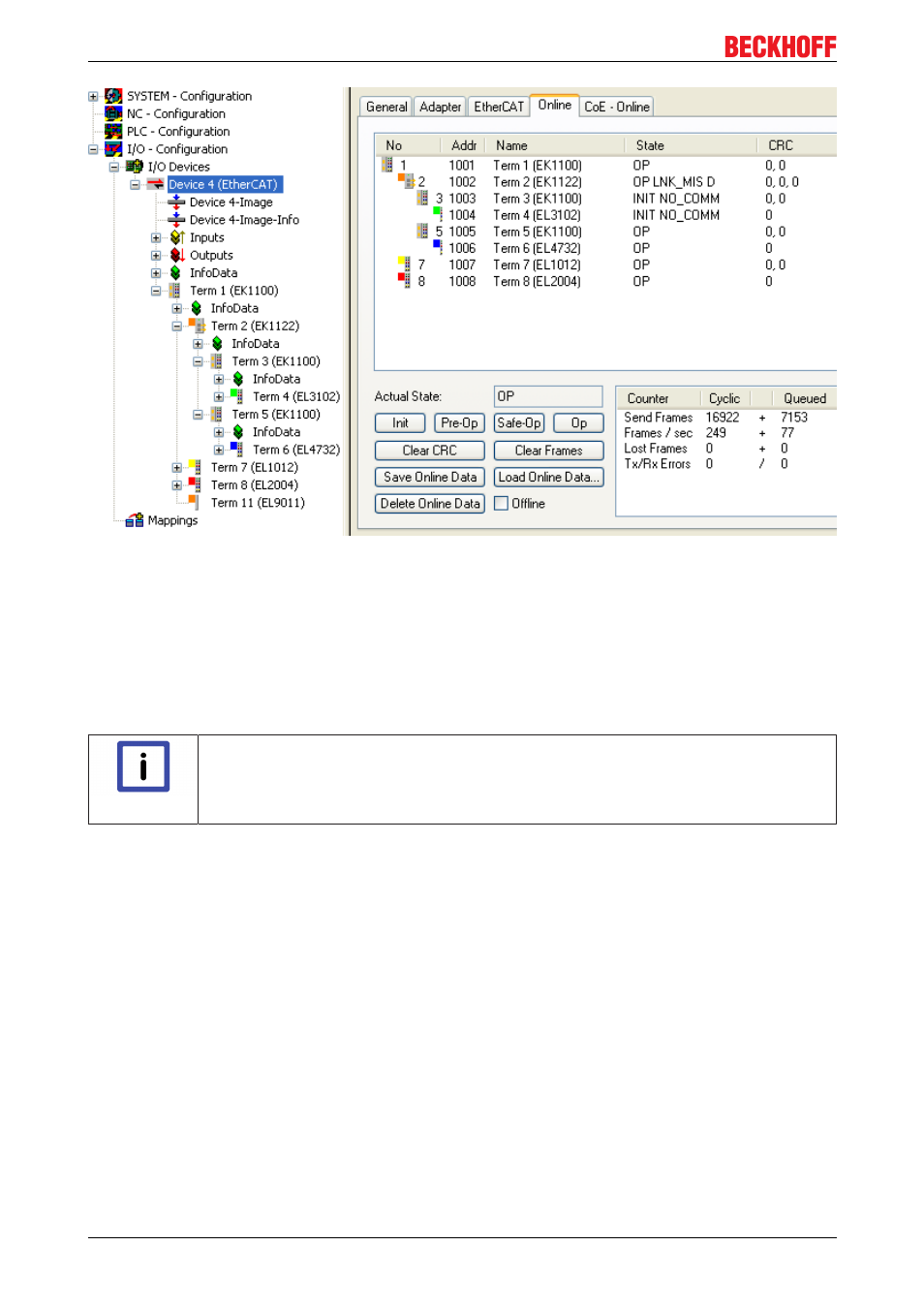

Abb. 10: Beispielkonfiguration mit unterbrochener Leitung
Die Meldungen des Systemmanager sind wie folgt zu deuten:
• Adresse 1002 ­ EK1122: "OP LNK:MIS D" ­ Slave ist weiterhin im OP­State, vermisst aber einen laut
Konfiguration vorhandenen Link an Port D (3)
• Adresse 1003 ­ EK1100: "INIT NO_COMM" ­ da keine Kommunikation mehr zu diesem Slave besteht,
wird er als im INIT­State befindlich geführt
• Adresse 1004 ­ EL3104: dto.
Hinweis
Logger­Ausgabe
Im unteren Teil des Systemmanagers ikann die Logger­Ausgabe eingeblendet werden (An­
zeige ­­> Zeige Logger Ausgabe). Dort werden nicht nur bei Linkunterbrechungen hilfreiche
Meldungen zur weiteren Interpretation ausgegeben.
In der Topologieansicht zeigt sich diese Unterbrechung durch eine rote Umrandung der betroffenen Slaves,
siehe folgende Abb.
