Produktübersicht
2.2 EP9128­0021­ Einführung

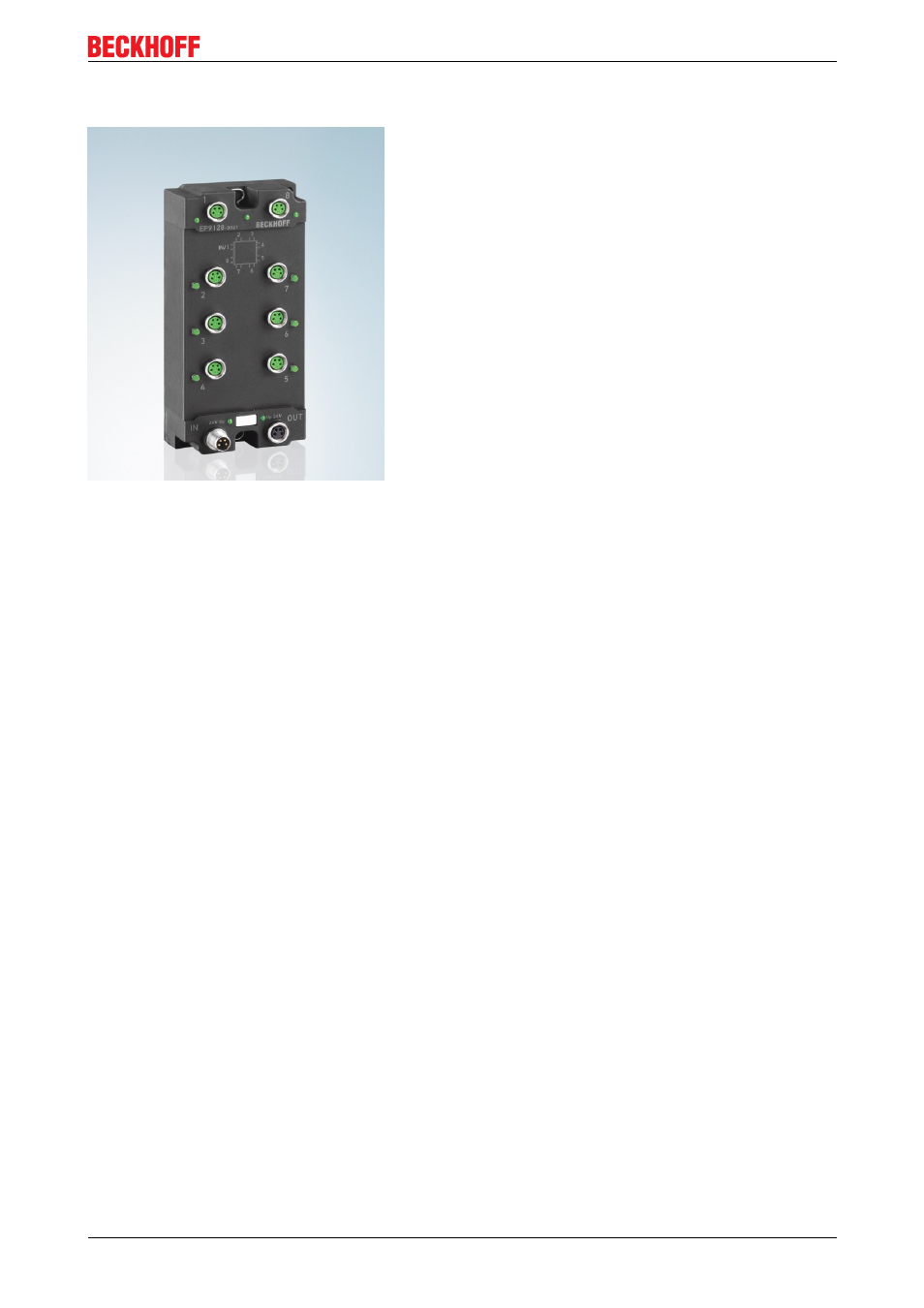

Abb. 4: EP9128
Achtkanaliger EtherCAT­Sternverteilerin in Schutzart IP67
Linie, Baum oder Stern: EtherCAT unterstützt nahezu beliebige Topologien, die durch die EtherCAT­Box­
Module auch direkt im Feld angewendet werden können.
Wenn bei der Sterntopologie mehrere Abzweige an einer Stelle erforderlich sind, kann statt mehrerer
EP1122 der EtherCAT­Sternverteiler EP9128 mit acht Anschlüssen eingesetzt werden.
Das EtherCAT­Netzwerk wird an den Eingangsport 1 des EP9128­0021 angeschlossen und kann an den
Ports 2 bis 8 erweitert werden.
Mit dem EtherCAT­Sternverteiler EP9128 in IP67 können EtherCAT­Topologien noch flexibler gestaltet
werden, da über die Ports auch eine Anbindung an die IP20­Welt möglich ist.
Der Anschluss der EtherCAT­Abzweige erfolgt über geschirmte M8­Buchsen, an denen Link­ und Activity­
Status direkt angezeigt werden.
In Verbindung mit TwinCAT oder anderen geeigneten EtherCAT­Mastern unterstützt der EP9128­0021 auch
das An­ und Abkoppeln von EtherCAT­Strängen im laufenden Betrieb (Hot­Connect).
Das Gerät ist nicht als Switch für Standard­Ethernet verwendbar.
