Anschlüsse Rückwandblech
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB1061
Seite 23
3.2 Anschlüsse Rückwandblech
Das Board verfügt über diverse Standardanschlüsse für externe Geräte, wie PS/2-Tastatur und -Maus,
Bildschirme, Lautprecher, Mikrofon, LAN, USB usw. Diese Anschlüsse befinden sich in der von der
ATX-Spezifikation vorgegebenen "I/O Connector Area" (maximal 37mm x 152mm auf dem
Gehäuseblech), so dass sie in einem normalen ATX-Gehäuse im gewohnten Bereich auf der Rückseite
vorzufinden sind.

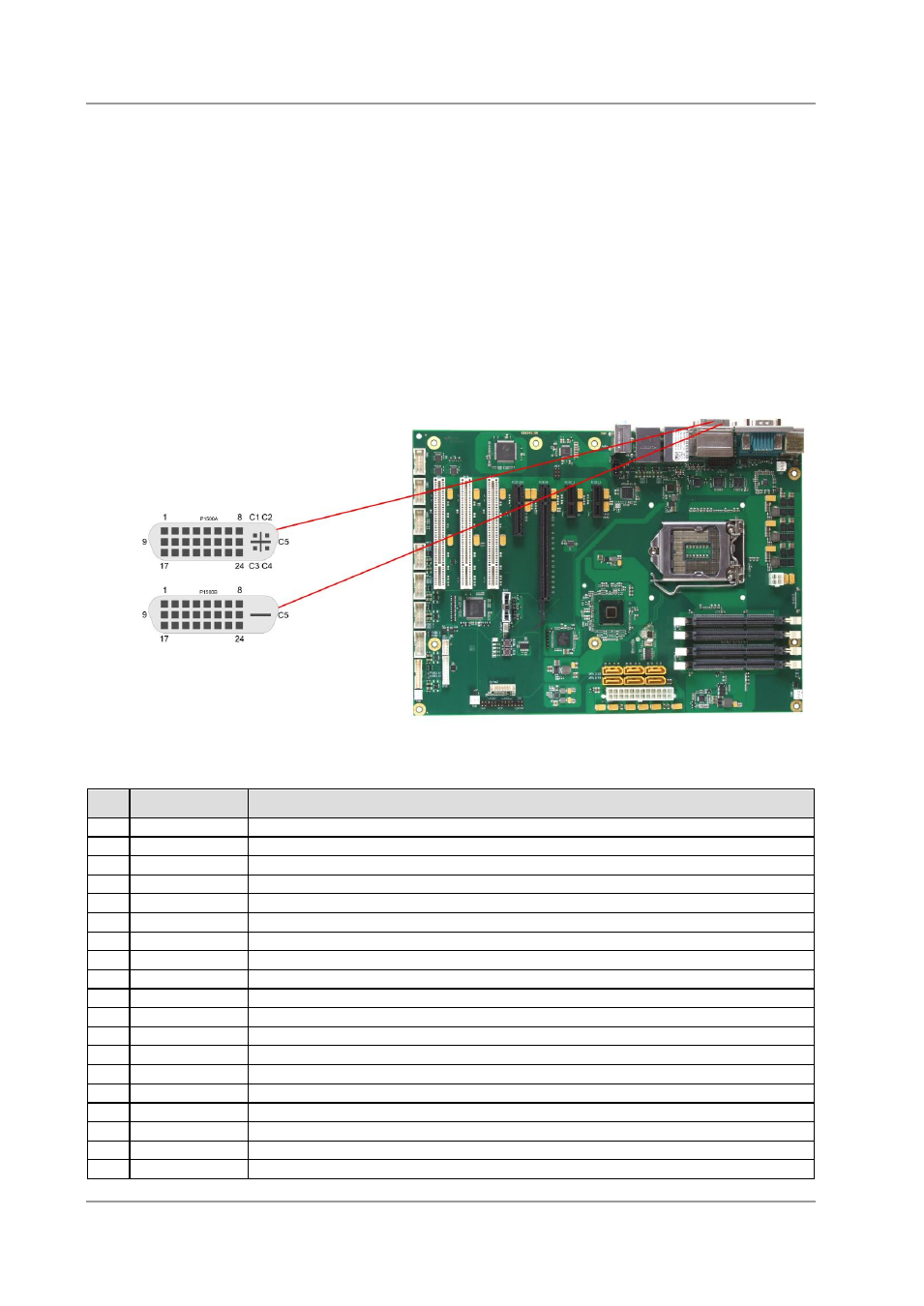

3.2.1 DVI-Stecker
Das CB1061 verfügt über einen DVI-I- und einen DVI-D-Stecker in einem Kombibauteil (Foxconn
QH11121-DADF-4F). Am DVI-I-Stecker kann über einen Adapter ein analoger CRT-Monitor
angeschlossen werden. Digitale DVI- oder HDMI-Displays können an beiden beiden Steckern
angeschlossen werden. Die CPU-Grafik unterstützt maximal zwei unabhängige Displays.
Pinbelegung DVI-I:
Pin
Name
Beschreibung
1
TMDSDAT2#
DVI-Daten 2 -
2
TMDSDAT2
DVI-Daten 2 +
3
GND
Masse
4
N/C
Reserviert
5
N/C
Reserviert
6
DDC CLK
DDC Clock (DVI/VGA)
7
DDC DAT
DDC Data (DVI/VGA)
8
VSYNC
VGA Vertikaler Sync
9
TMDSDAT1#
DVI-Daten 1 -
10
TMDSDAT1
DVI-Daten 1 +
11
GND
Masse
12
N/C
Reserviert
13
N/C
Reserviert
14
VCC
Versorgungsspannung 5V
15
GND
Masse
16
HP_DETECT
Hot Plug Detect
17
TMDSDAT0#
DVI-Daten 0 -
18
TMDSDAT0
DVI-Daten 0 +
19
GND
Masse
