3.5 Jumper-Einstellungen

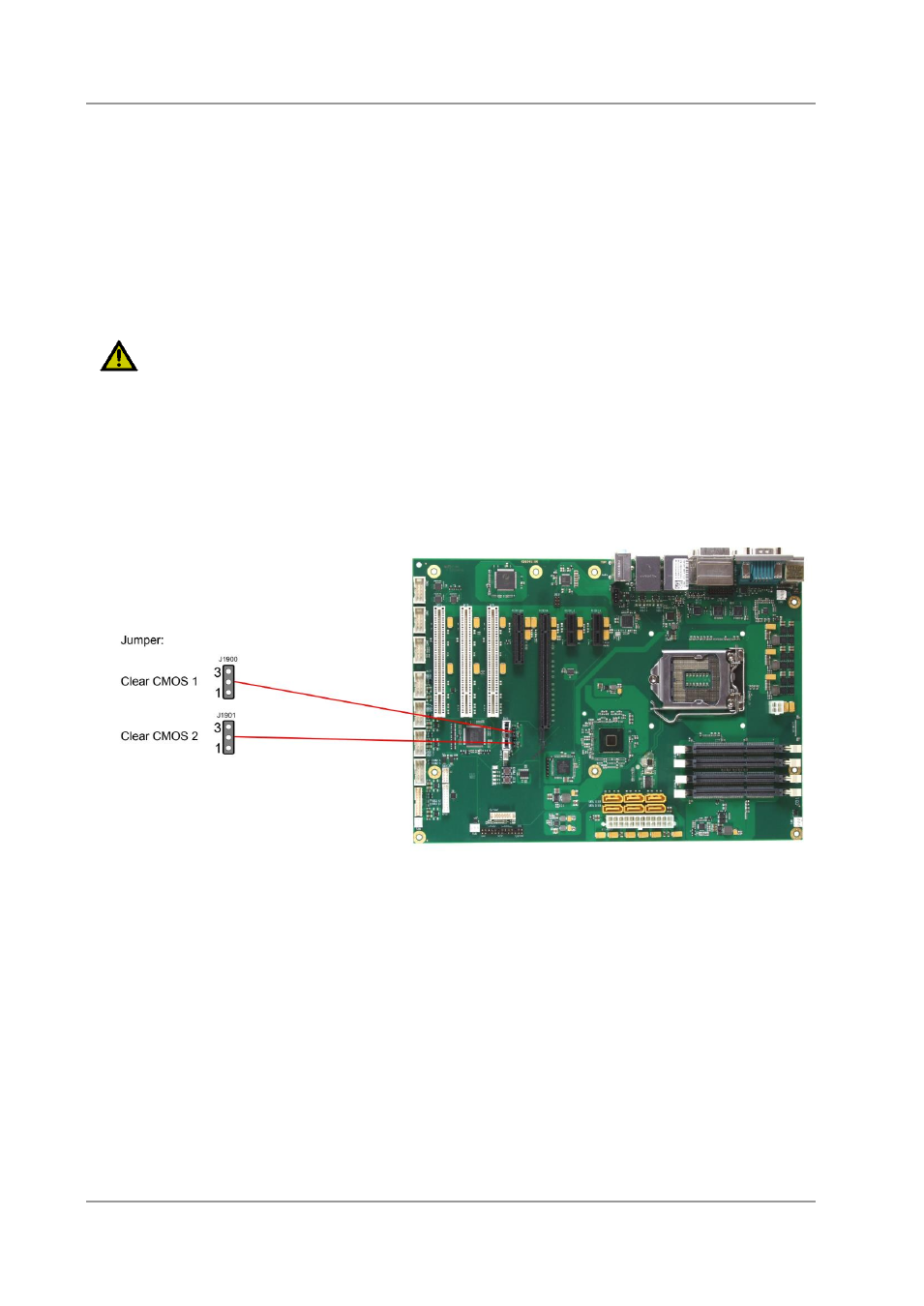

3.5.1 Clear CMOS
Wenn das Board nicht mehr bootet oder das BIOS-Setup nicht mehr aufgerufen werden kann, dann
können mit den "Clear CMOS"-Jumpern die im CMOS gespeicherten Einstellungen zurückgesetzt
werden. Zu diesem Zweck muss der Rechner ausgeschaltet werden und zunächst Jumper 1 und dann
Jumper 2 von ihrer Normalposition (Kontakte 1 & 2 geschlossen) abgenommen und in die Position
"Kontakte 2 & 3 geschlossen" gesteckt werden. Nach ein paar Sekunden werden die Jumper wieder in
die Normalposition zurückgesteckt. Anschließend bootet das Board in der ab Werk gelieferten
Default-Einstellung.
A
CHTUNG
Um zu verhindern, dass das System in einen undefinierten Zustand gerät, ist unbedingt darauf zu achten,
dass das Kurzschliessen des Jumper Clear CMOS 1 (J1800) unbedingt VOR und nur zusammen mit dem
Setzen des Jumper Clear CMOS 2 (J1801) erfolgen darf.
Bitte beachten Sie weiterhin, dass ein Zurücksetzen des CMOS alle im BIOS-Setup vorgenommenen
Einstellungen und damit auch die dort gespeicherte Uhrzeit löscht, so dass die Uhr anschließend wieder
gestellt werden muss.
