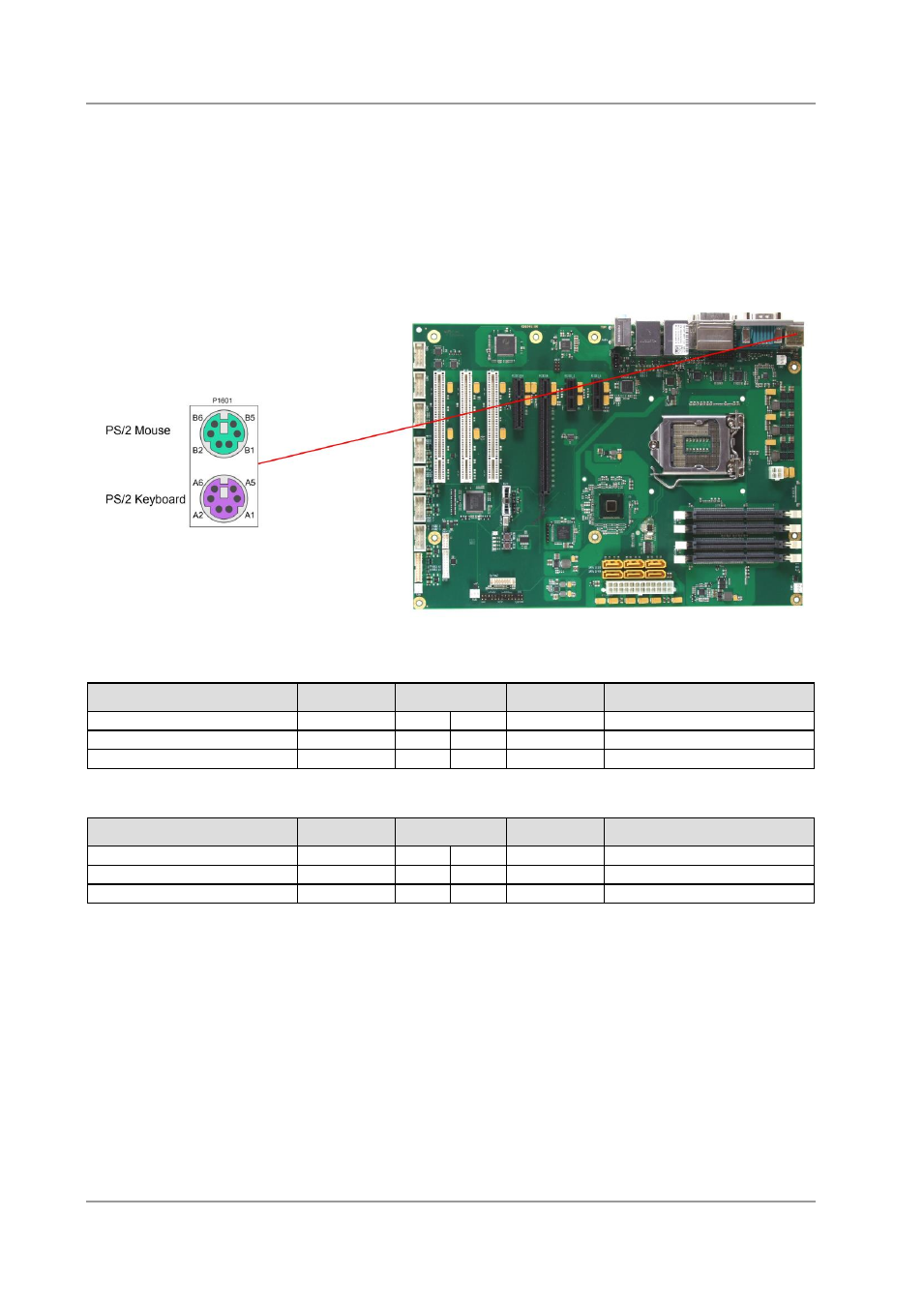

3.2.4 PS/2-Maus und -Tastatur
PS/2-Mäuse und -Tastaturen können über Standard-MiniDIN-Stecker angeschlossen werden. Die
Spannungsversorgung dieser Komponenten kann neben der normalen Versorgung (VCC) auch über die
Standby-Spannung (SVCC) erfolgen, so dass das Board mit der Maus oder der Tastatur aus dem
Standby- oder Suspend-Modus aufgeweckt werden kann. Um diese Möglichkeit zu aktivieren, muss der
KBPWR-Jumper entsprechend gesetzt werden (Seite 52). Außerdem müssen im BIOS-Setup die nötigen
Einstellungen vorgenommen werden.
Pinbelegung "PS/2 Mouse":
Beschreibung
Name
Pin
Name
Beschreibung
Mouse Data
MDAT
B1
B2
N/C
Reserviert
Masse
GND
B3
B4
(S)VCC
Versorgungsspannung 5V
Mouse Clock
MCLK
B5
B6
N/C
Reserviert
Pinbelegung "PS/2 Keyboard":
Beschreibung
Name
Pin
Name
Beschreibung
Keyboard Data
KDAT
A1
A2
MDAT
Mouse Data
Masse
GND
A3
A4
(S)VCC
Versorgungsspannung 5V
Keyboard Clock
KCLK
A5
A6
MCLK
Mouse Clock
