Beckhoff New Automation Technology CB1061

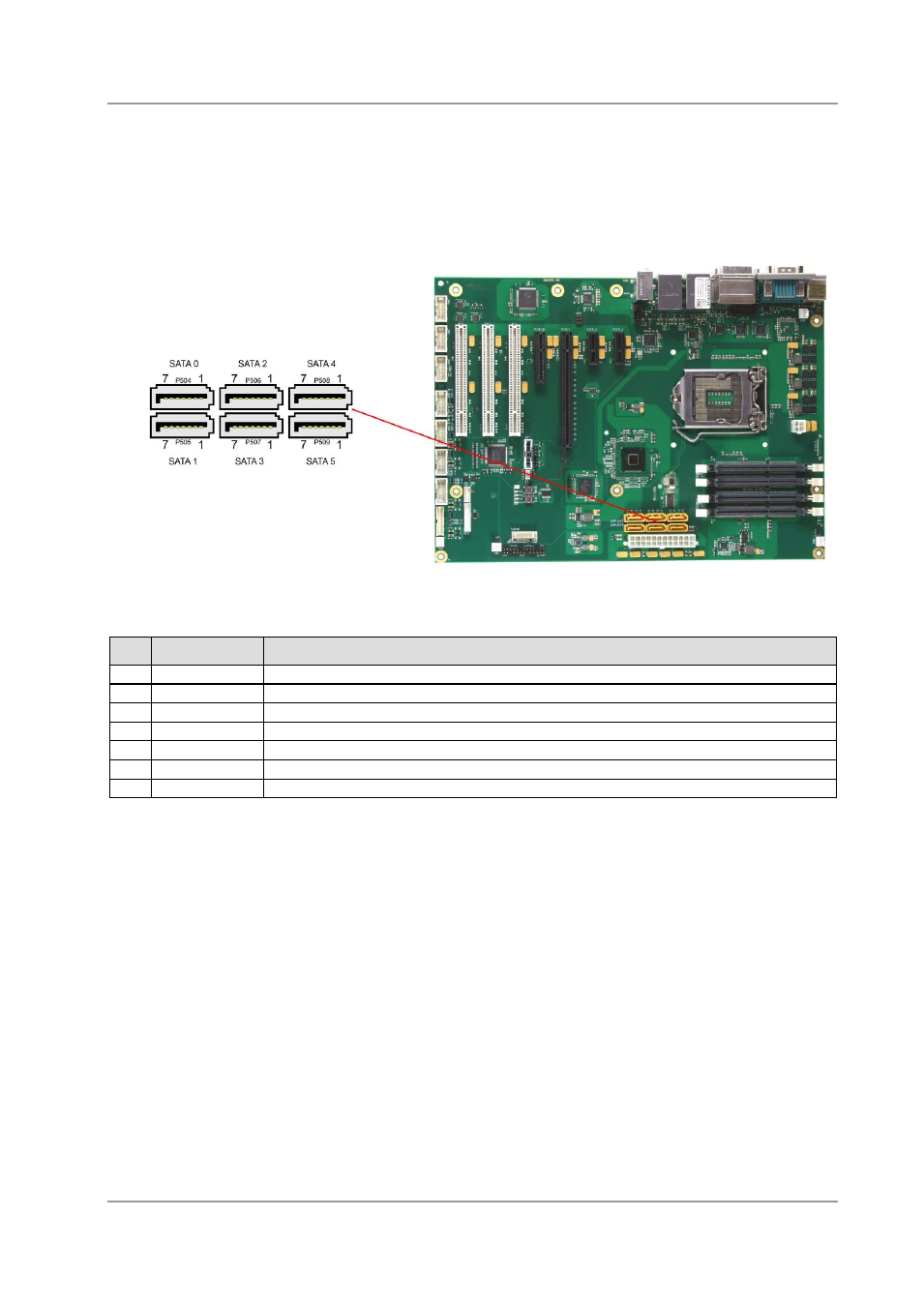

3.3 SATA und Memory
3.3.1 SATA-Schnittstellen
Zum Anschluss von SATA-Geräten stehen sechs SATA-Stecker zur Verfügung. Sämtliche
SATA-Kanäle untertützen die Geschwindkeitsmodi 1,5GB/s, 3GB/s und 6GB/s.
Pinbelegung SATA:
Pin
Name
Beschreibung
1
GND
Masse
2
SATATX
SATA Senden +
3
SATATX#
SATA Senden -
4
GND
Masse
5
SATARX#
SATA Empfangen -
6
SATARX
SATA Empfangen +
7
GND
Masse
