Eigenschaften
Seite 10
Beckhoff New Automation Technology CB3053
2 Übersicht
2.1 Eigenschaften
Das CB3053 ist ein hochkomplexes 3,5-Zoll-Board mit der Funktionalität eines Motherboards, bestückt
mit aktuellen Atom™-Prozessoren von Intel® mit bis zu 1.6 GHz Taktfrequenz. Über SO-DIMM200 kann
es mit bis zu 2 GByte (DDR2-533) ausgestattet werden. Weiterhin steht ein PCI-Bus (über mPCI-Stecker)
zur Verfügung sowie zusätzliche Peripherie wie IDE-Anschluss, zwei serielle Schnittstellen, zwei
Gigabit-LAN-Anschlüsse, Audio-Interface (HDA 5.1), acht USB-Schnittstellen, CRT-und
LVDS/TFT-Anschluss und ein Touchscreen-Anschluss. Das Board basiert auf Intel®s
Menlow®-Plattform, die für besonders geringe Leistungsaufnahme optimiert ist. Dadurch kann auf eine
aktive Kühlung verzichtet werden, was attraktive Anwendungsmöglichkeiten im
embedded/mobile-Bereich eröffnet. Als Besonderheit verfügt das Board über eine USV-Komponente, die
einen unterbrechungsfreien Weiterbetrieb auch bei kurzzeitigen Stromausfällen gewährleistet.

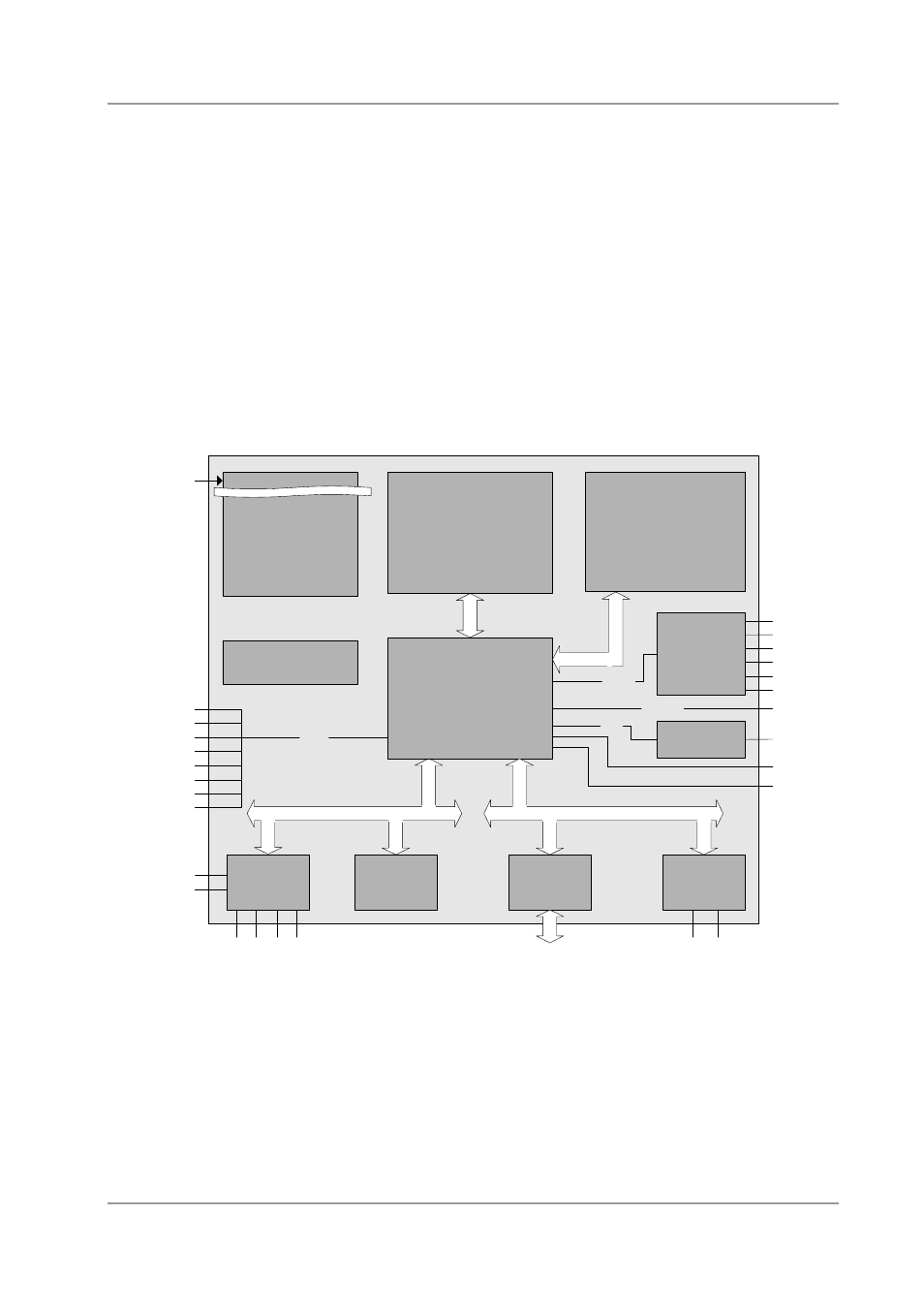

Winbond®
W83627HG
LPC
Intel®
82575EB
1x SODIMM200
DDR2-RAM
(400/533MHz)
UPS: Pb-Batt or
UPS: Capacitors
Power DC/DC
(VCCCore; VTT;
DDRVTT
1,5V; 1,8V; 2,5V; 3,3V)
Clock
SL28610BLC
MS
IDE
RealTek®
ALC889
MIC
LINE IN
LINE OUT
HDA-Link
KB
USB1
USB2
USB3
L
A
N
1
USB4
C
O
M
1
C
O
M
2
W
a
tc
h
d
o
g
H
O
S
T
DVI
LVDS 18/24
Intel® SCH
US15W Chipset
SPDIF i
SPDIF o
USB5
USB6
USB7
USB8
PCIe
SMBus
F
A
N
AUX
Intel® Atom™ CPU
Z510 / Z530
(1.1 GHz / 1.6 GHz)
USB 2.0
Pericom®
PI7C9X110
PCIe-to-PCI
MEMORY
SDVO-to-DVI
(CH7307C)
L
A
N
2
P
C
I
m
P
C
I
BIOS
24V
LCD
SDVO
galvanically isolated
o
Prozessor Intel® Atom™ (Single-Core, 512KB L2-Cache, bis zu 1,6 GHz Taktfrequenz)
o
Chipsatz Intel® SCH US15W mit integrierter Grafik
o
SO-DIMM200-Steckplatz für bis zu 2 GByte DDR2-533
o
Zwei serielle Schnittstellen COM1 und COM2
o
2 LAN-Anschlüsse Ethernet 10/100/1000 (Base-T)
o
IDE-Schnittstelle
o
PS2-Keyboard- und -Maus-Schnittstelle
