Externe CMOS-Batterie
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB3053
Seite 19

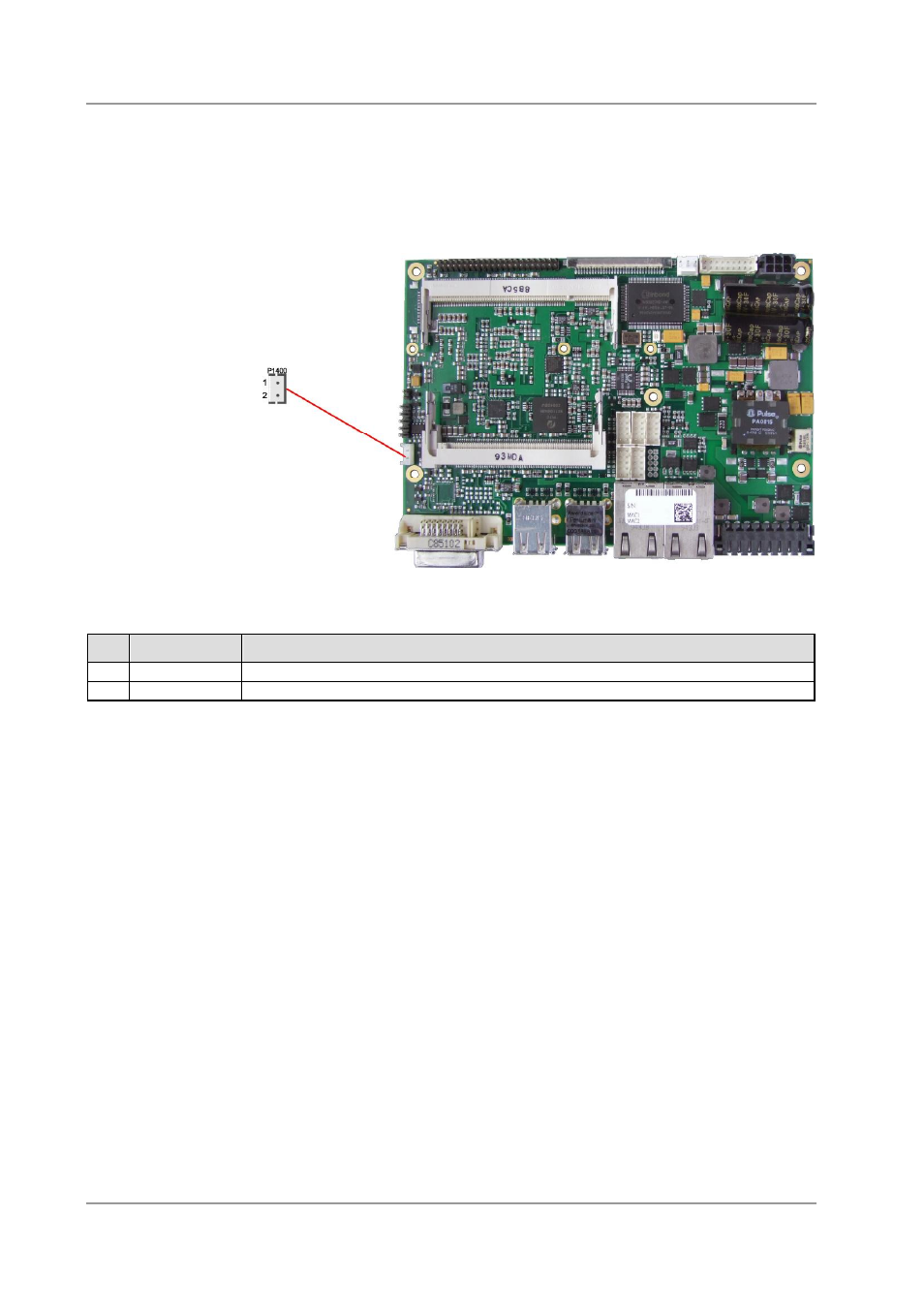

4.5 Externe CMOS-Batterie
Über einen zweipoligen Gehäusestecker (JST B2B-EH-A, passender Gegenstecker: EHR-2) kann eine
externe Batterie angeschlossen werden, um die integrierte Uhr auch bei Wegfall der
Versorgungsspannung weiter zu versorgen.
Pinbelegung Batteriestecker:
Pin
Name
Beschreibung
1
BATT
3,3V Batteriespannung
2
GND
Masse
