4.7 DVI

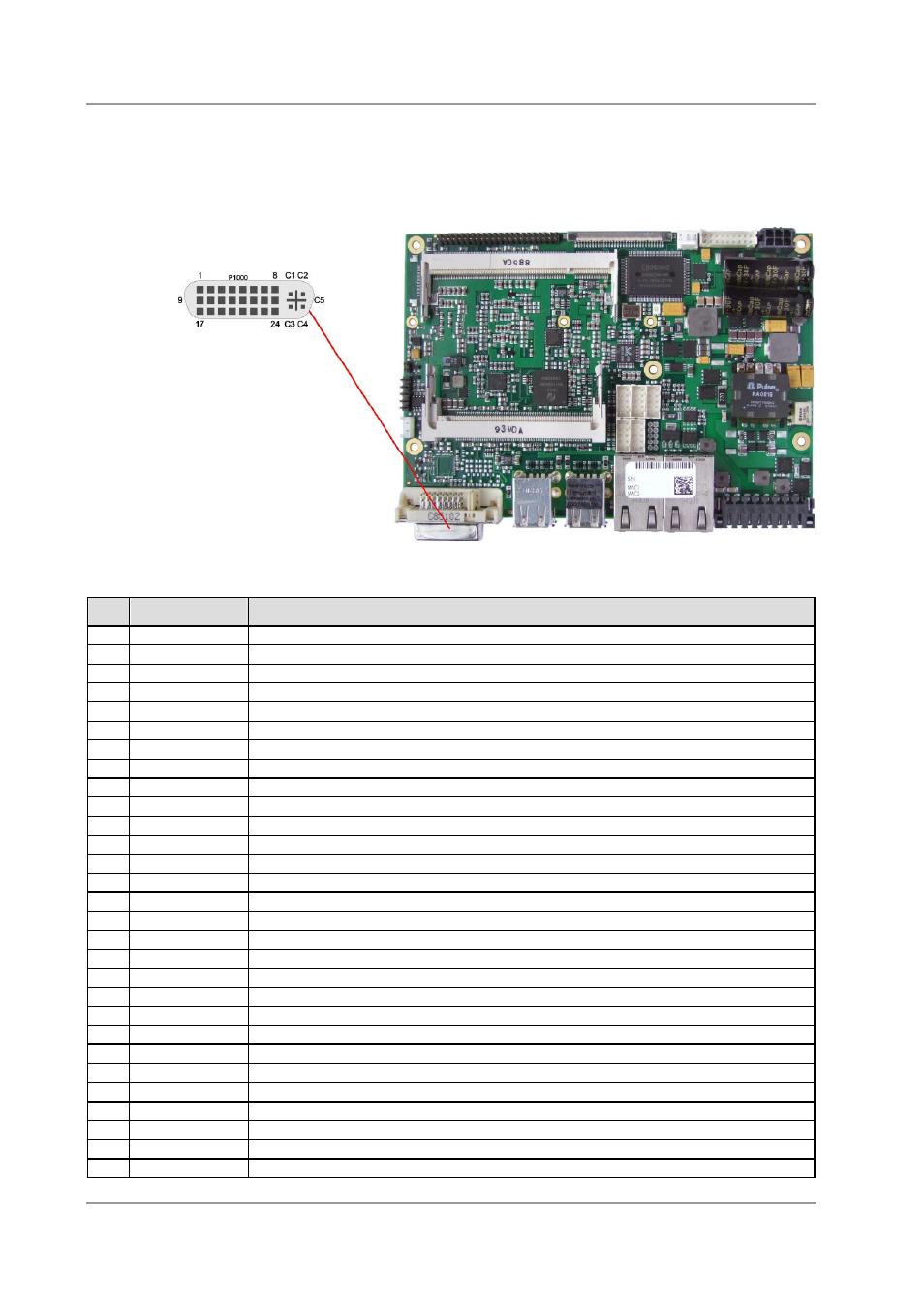

Das Board verfügt über einen DVI-D-Anschluss für DVI-fähige Displays. Die Pins für Analogdisplays
(C1-C4 und Pin 8) sind nicht beschaltet.
Pinbelegung DVI-D:
Pin
Name
Beschreibung
1
TMDSDAT2#
DVI-Daten 2 -
2
TMDSDAT2
DVI-Daten 2 +
3
GND
Masse
4
N/C
Reserviert
5
N/C
Reserviert
6
DDC CLK
DDC Clock (DVI/VGA)
7
DDC DAT
DDC Data (DVI/VGA)
8
N/C
Reserviert
9
TMDSDAT1#
DVI-Daten 1 -
10
TMDSDAT1
DVI-Daten 1 +
11
GND
Masse
12
N/C
Reserviert
13
N/C
Reserviert
14
VCC
Versorgungsspannung 5V
15
GND
Masse
16
HP_DETECT
Hot Plug Detect
17
TMDSDAT0#
DVI-Daten 0 -
18
TMDSDAT0
DVI-Daten 0 +
19
GND
Masse
20
N/C
Reserviert
21
N/C
Reserviert
22
GND
Masse
23
TMDS CLK
DVI-Clock
24
TMDS CLK#
DVI-Clock
C1
N/C
Reserviert
C2
N/C
Reserviert
C3
N/C
Reserviert
C4
N/C
Reserviert
C5
GND
Masse
