3.2 Stromversorgung
Der Anschluss für die Stromversorgung ist als 2x5-poliger Gehäusestecker (Molex PS 43045-10xx,
passender Gegenstecker: Molex PS 43025-10xx) realisiert, über den 5V VCC/SVCC und 12V eingespeist
werden. Auf eine Versorgung der 12V kann verzichtet werden, wenn keine angeschlossene
Peripherie-Karte dieses Spannung benötigt.
A CHTUNG
Das CB4058 verfügt über Sicherheitsvorkehrungen zum Schutz gegen Überhitzung. Unter anderem wird
im Fall einer zu hohen Die-Temperatur am SM-Bus-Stecker das Signal PS_ON# nicht mehr länger auf
low gezogen, so dass ein angeschlossenes Netzteil die Stromversorgung unterbrechen kann. Damit das
funktioniert, muss ein intelligentes Netzteil verwendet werden und PS_ON# auch angeschlossen sein.
Andernfalls wird die Stromversorgung nicht abgeschaltet und das Board kann im Überhitzungsfall
beschädigt werden.
H INWEIS
Da es sich um einen 90-Grad-Stecker handelt, orientiert sich das Steckersymbol in der Abbildung an
dem, was man sieht, wenn man seitlich (und nicht von oben) auf das Board schaut.

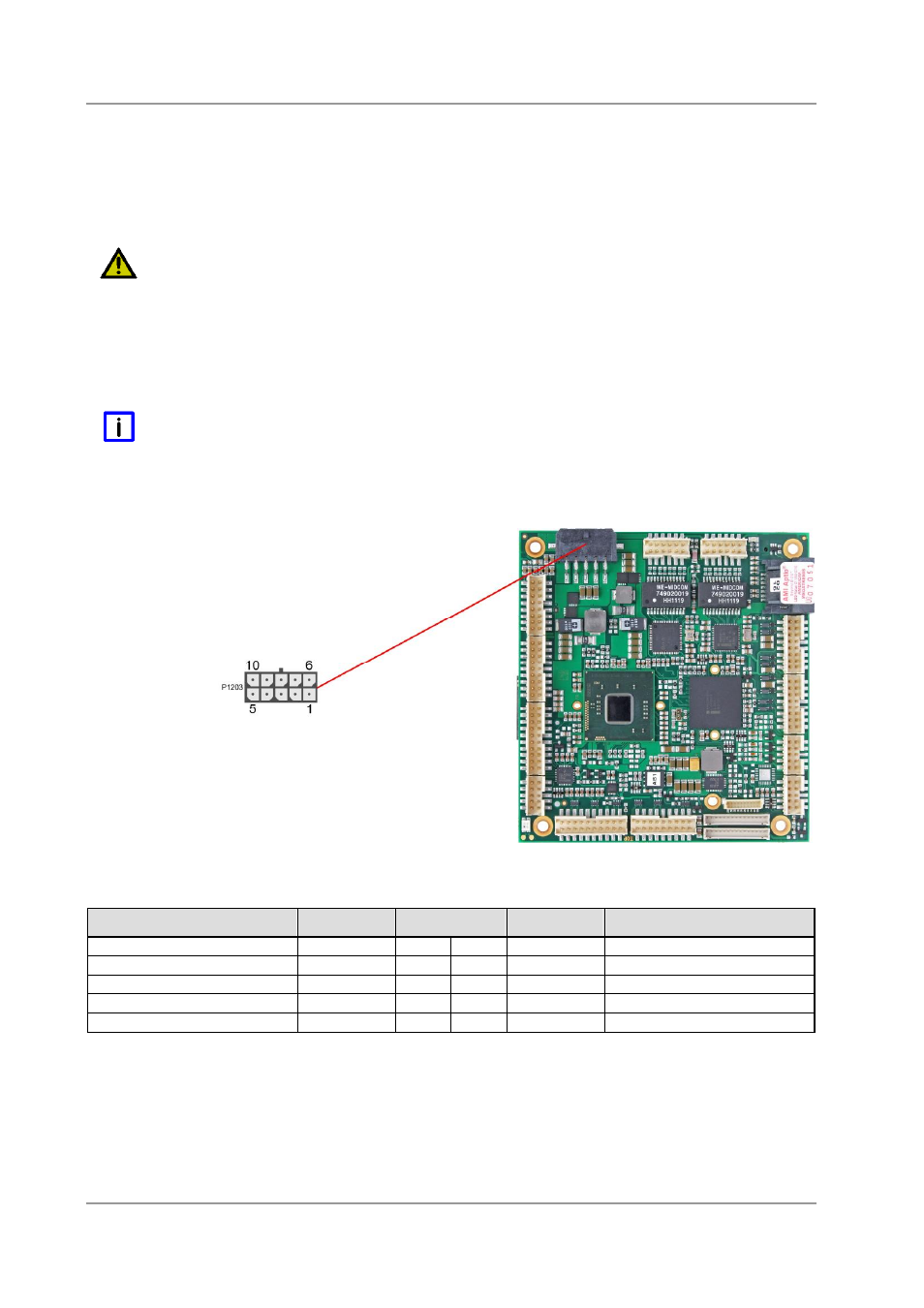

Pinbelegung Powerstecker 2x5:
Beschreibung Name Pin Name Beschreibung
Versorgungsspannung 12V 12V 1 6 12V Versorgungsspannung 12V
Masse GND 2 7 GND Masse
Masse GND 3 8 SVCC Standby-Versorgung 5V
Masse GND 4 9 GND Masse
Versorgungsspannung 5V VCC 5 10 VCC Versorgungsspannung 5V
