3.4 Speicher

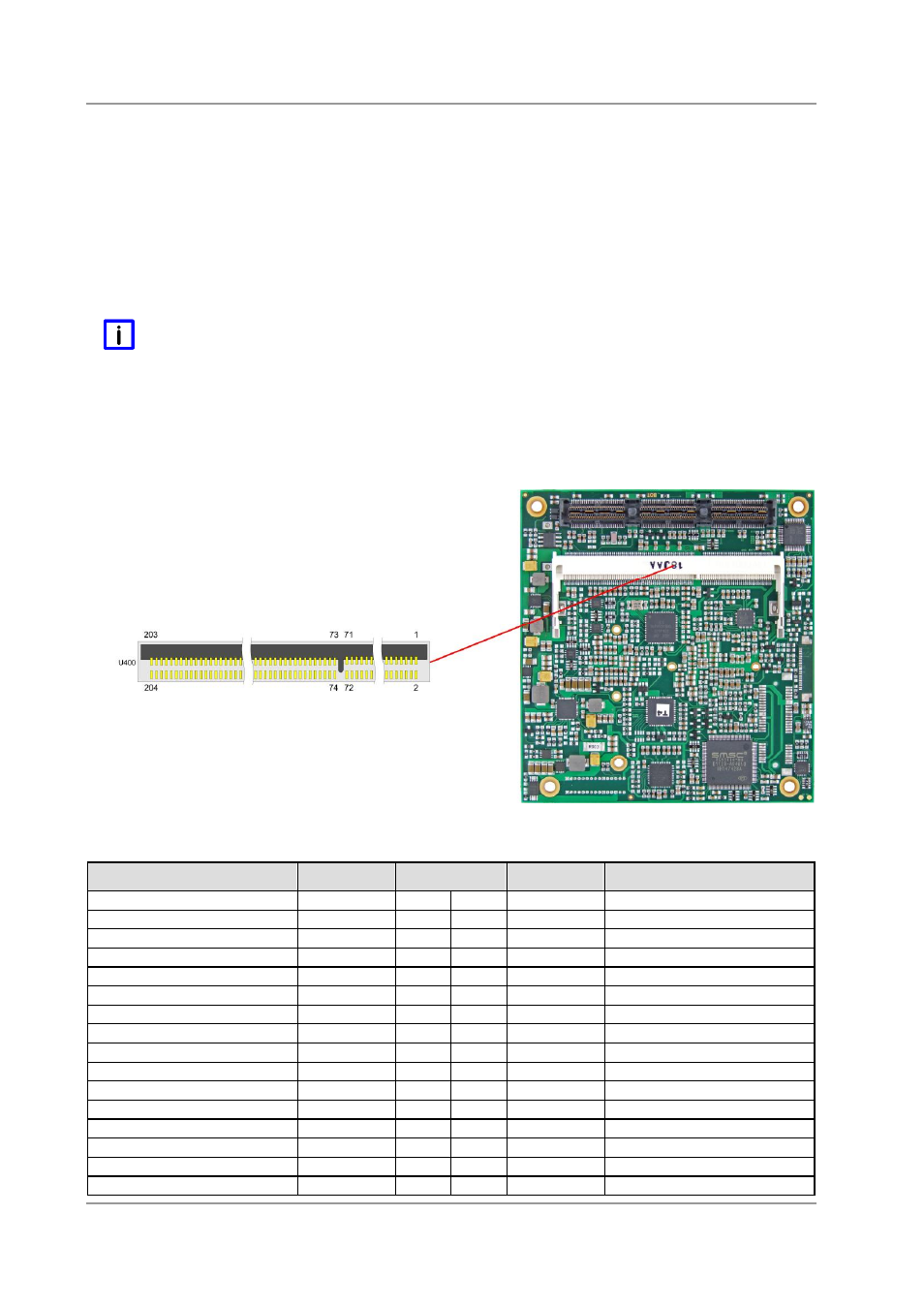

Auf dem CB4058-Board kommen SO-DIMM204-Speichermodule (DDR3-800/1066), wie sie in Notebooks
üblich sind, zum Einsatz. Der Steckplatz für das Speichermodul befindet sich an der Unterseite des
Boards. Aus technischen und mechanischen Gründen ist es möglich, dass bestimmte Speichermodule
nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die empfohlenen
Speichermodule.
Mit derzeit erhältlichen SO-DIMM-Modulen ist ein Speicherausbau bis 2 GByte möglich.
Alle Timingparameter für die unterschiedlichen Fabrikate und Ausbaustufen werden durch das BIOS
automatisch eingestellt.
H
INWEIS
Es ist nicht erforderlich, dass die angegebene Speicherfrequenz der Speichermodule exakt mit der
Speicherfrequenz des Boards übereinstimmt. Das System wählt automatisch die schnellste verfügbare
Frequenz. Um optimale Performance zu erreichen, sollte dennoch darauf geachtet werden, dass die
Frequenz der Speichermodule nicht niedriger ist als die angegebene Speicherfrequenz des
Motherboards.
Beschreibung
Name
Pin
Name
Beschreibung
Referenzspannung Memory REF-DQ
1
2
GND
Masse
Masse
GND
3
4
DQ4
Datenleitung 4
Datenleitung 0
DQ0
5
6
DQ5
Datenleitung 5
Datenleitung 1
DQ1
7
8
GND
Masse
Masse
GND
9
10
DQS0#
Data Strobe 0 -
Data Mask 0
DM0
11
12
DQS0
Data Strobe 0 +
Masse
GND
13
14
GND
Masse
Datenleitung 2
DQ2
15
16
DQ6
Datenleitung 6
Datenleitung 3
DQ3
17
18
DQ7
Datenleitung 7
Masse
GND
19
20
GND
Masse
Datenleitung 8
DQ8
21
22
DQ12
Datenleitung 12
Datenleitung 9
DQ9
23
24
DQ13
Datenleitung 13
Masse
GND
25
26
GND
Masse
Data Strobe 1 -
DQS1#
27
28
DM1
Data Mask 1
Data Strobe 1 +
DQS1
29
30
RESET#
Reset
Masse
GND
31
32
GND
Masse
