3.13 LAN
Die beiden LAN-Schnittstellen werden jeweils über einen 2x6poligen Wannenstecker (FCI
98424-G52-12LF, passender Gegenstecker z.B. FCI 90311-012LF) zur Verfügung gestellt. Es können
10BaseT-, 100BaseT- und 1000BaseT-kompatible Netzwerkkomponenten angeschlossen werden. Die
erforderliche Geschwindigkeit wird automatisch gewählt. Für Statusausgaben sind zusätzliche Signale für
LED’s vorgesehen. Auto-Negotiate- und Auto-Cross-Funktionalität ist verfügbar, PXE und RPL auf
Anfrage.

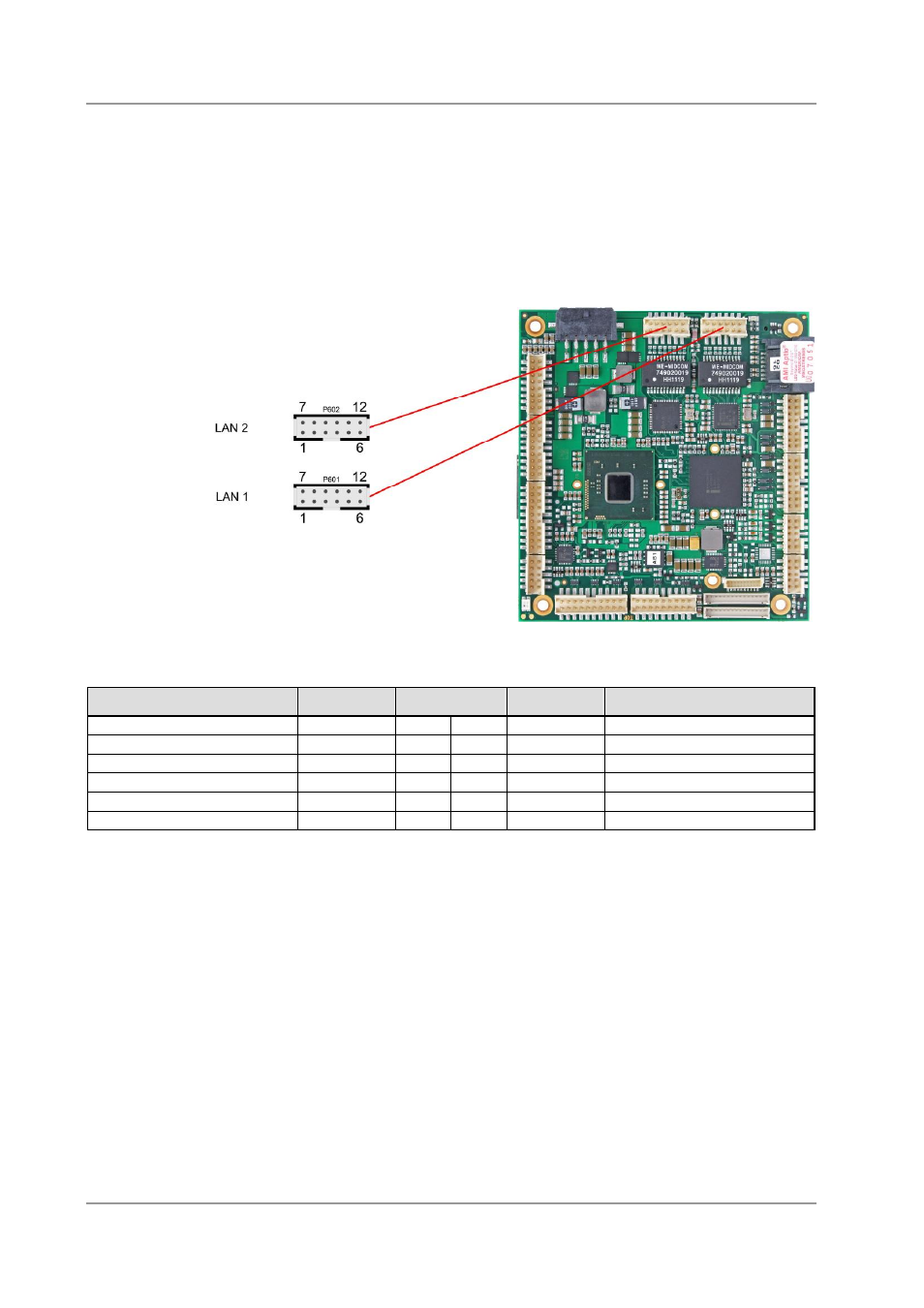

Pinbelegung Gigabit LAN:
Beschreibung
Name
Pin
Name
Beschreibung
LAN Aktivität
LINKACT
1
7
SPEED1000 LAN 1000Mbit
LAN Leitung 1 plus
LAN1
2
8
LAN0
LAN Leitung 0 plus
LAN Leitung 1 minus
LAN1#
3
9
LAN0#
LAN Leitung 0 minus
LAN Leitung 3 plus
LAN3
4
10
LAN2
LAN Leitung 2 plus
LAN Leitung 3 minus
LAN3#
5
11
LAN2#
LAN Leitung 2 minus
LAN 100Mbit
SPEED100
6
12
3,3V
Versorgungsspannung 3,3V
