Seite 19
- B 19 -
Betriebsanleitung Kurznaht-Automat 1911-4 / 1912-4
Beisler Nähautomation
Abb. 7
Abb. 7
B.3
Bedienung
B.3.2 Maschine vorbereiten
Vor Produktionsbeginn müssen die Versorgungsanschlüs-
se überprüft, die Maschine an Druckluft und das Strom-
netz angeschlossen und der Nähkopf präpariert werden.
1. Nadel einsetzen, Garn für Oberfaden einfädeln und
Spule für Unterfaden in den Nähkopf einsetzen (sie-
he dazu die Betriebsanleitung des Herstellers oder Ver-
treibers des Nähkopfes).

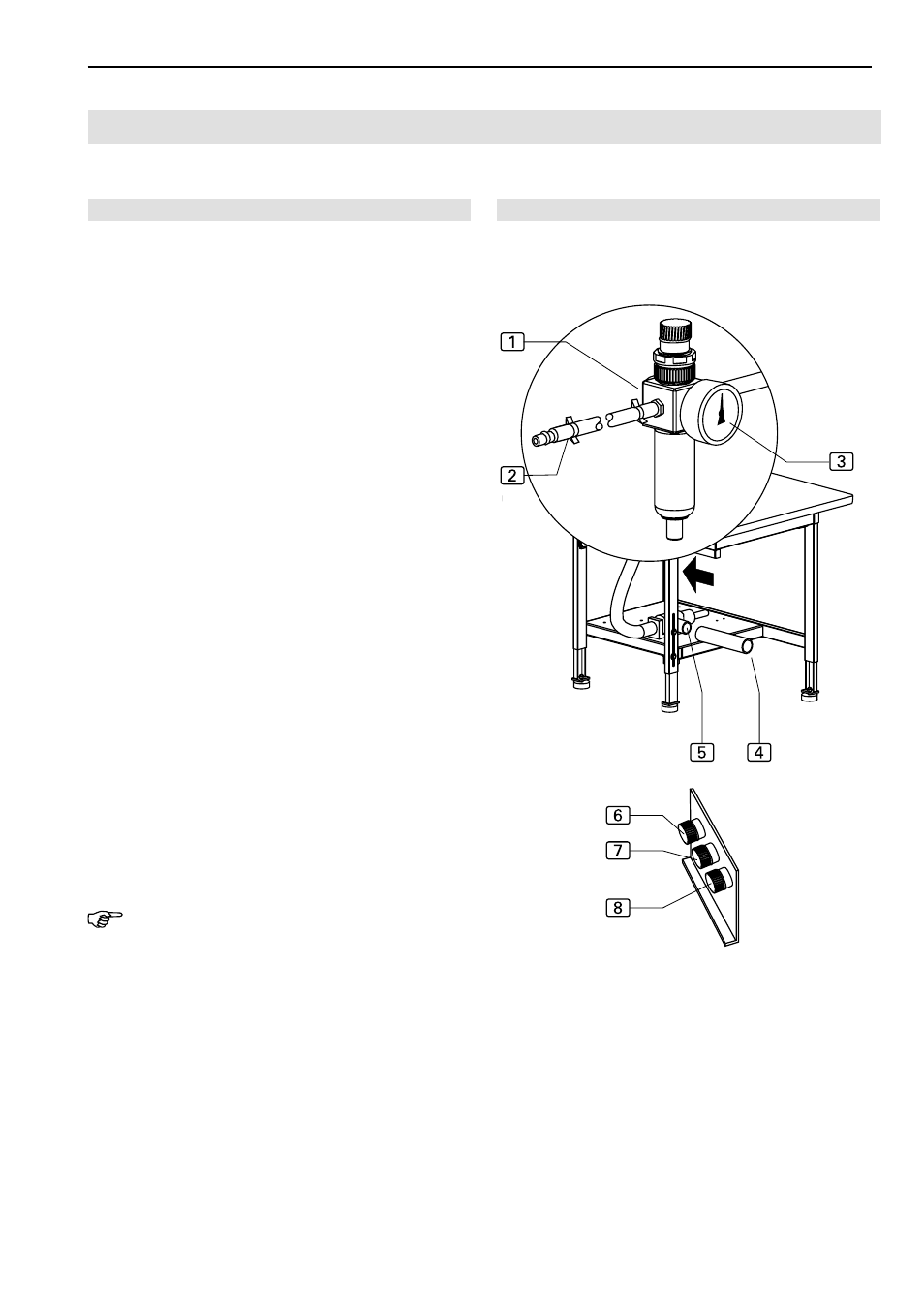

2. Abb. 7: Maschine an Druckluftversorgung anschlie-
ßen. Dazu die Steckkupplung 2 des Druckluftschlau-
ches in die Aufnahme der Druckluftversorgung des Be-
triebsraumes stecken. Die Druckluft wird durch einen
Druckminderer 1 auf den nötigen Betriebsdruck von
6 bar reduziert. Am Manometer 3 kontrollieren, ob
der richtige Betriebsdruck eingestellt ist. Der Druck-
minderer ist an der seitlichen Montagewand des Ar-
beitstisches montiert.
Drücke einstellen:
Die Betriebsdrücke werden an den 3 Ventilen einge-
stellt:
• um den Druck zu erhöhen, den Drehschalter im
Uhrzeigersinn verstellen,
• um den Druck zu verringern, den Drehschalter ge-
gen den Uhrzeigersinn verstellen.
Funktionen der Ventile:
• Luftfeder 6: ca. 0,4 bar, steuert die Fahrgeschwin-
digkeit der Klammer zum Anschlag.
• Niederhalter 7: ca. 0,4 bar, steuert den Anpress-
druck der Rolle auf die Klammer.
• Klammerdruck 8: 0,4 - 0,5 bar, steuert den An-
pressdruck der Klammer auf das Mähmaterial.
HINWEIS - Vakuumversorgung!
Ist die Maschine mit der optinalen Vakuumpumpe aus-
gestattet, ist die Vakuumversorgung betriebsbereit.
Ist die Maschine für die kundenseitige Vakuumanlage vor-
gerüstet, muss der bauseitige Vakuumschlauch 4 an
den Anschlussstutzen 5 des Vakuumventils angelegt
werden.
