C.5.5 Maschine einrichten
Fadenabschneider einstellen:
Mit der dreistelligen Werteingabe (GP Par. 35) wird fest-
gelegt, wann der Fadenschneider aktiviert wird.
Die korrekte Einstellung des Fadenabschneiders muss am
Maschinenablauf überprüft und eventuell nachkorrigiert
werden.
• Taste  drücken
• Taste
 GP drücken
• Den Globalparameter 39 (Rückdrehen) anwählen und
den Wert auf 00 INC setzen.
Wert speichern und Einstellungseben verlassen:
• Taste
 drücken
Fadenabschneider prüfen:
1. Handrad des Nähkopfes in Drehrichtung der Maschine
drehen, bis die Nadel den Höchstpunkt (Absteckposi-
tion C) erreicht hat.
2. Handrad an Position C fixieren, dazu den Absteckstift
der Bohrung links vom Handrad eindrücken.

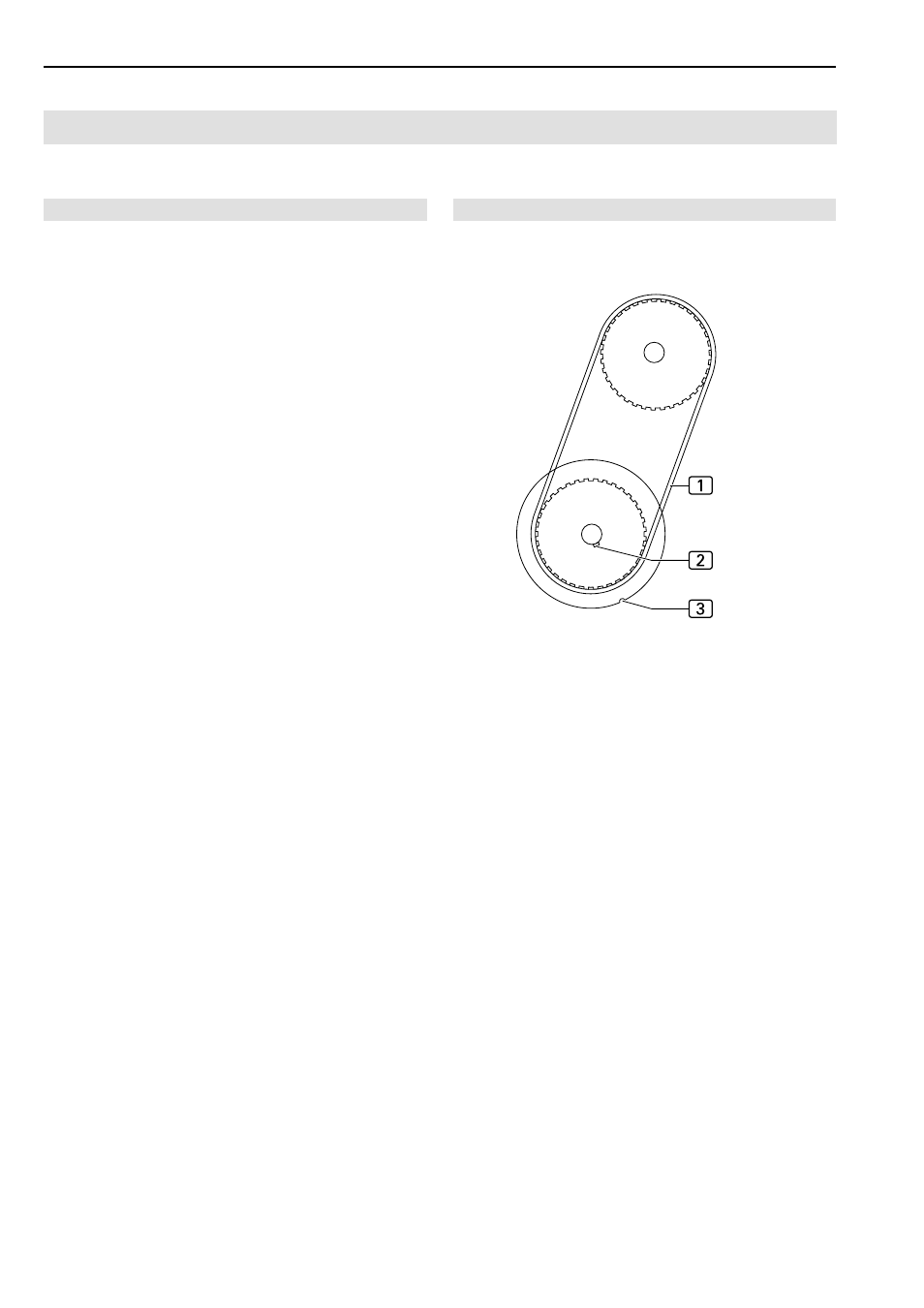

3. Abb. 21: Den Antriebsriemen
1 so auflegen, dass die
Passfeder
2 der Welle in einer Flucht mit der Mar-
kierung
3 am Motorgehäuse liegt.
4. Fixierung lösen.
5. Folgende Werte in Globalparameter eingeben:
35: Fadenhebel in Position oben 200 INC
36: Einschaltpos. für Fadenschneiden 110 INC
6. Funktion Fadenabschneider starten:
• Taste
 drücken
• Taste
 Diagnostik drücken
• Taste
 Nähmotor drücken
• Taste  Fadenabschneider drücken
Maschinenablauf starten oder wieder stoppen:
• Taste  drücken
Abb. 21
Abb. 21
7. Kontrollieren, ob an Position C die Passfeder
2 der
Welle in einer Flucht mit der Markierung
3 am Mo-
torgehäuse liegt.
GGf. die Werte verändern und Funktion Fadenschnei-
den testen.
8. Den Globalparameter 39 (Rückdrehen) anwählen und
den Wert auf 25 INC setzen.
9. Fadenabschneiden starten und Positionen nochmals
überprüfen.
