- B 23 -
Betriebsanleitung Kurznaht-Automat 1911-4 / 1912-4 Beisler Nähautomation
B.3
Bedienung
B.3.8 Nähstück ausrichten
Die zu verarbeitenden Nähstücke werden mit Hilfe der
Bündelklammer am Ablagetisch bereitgehalten und auf
dem Arbeitstisch zum Abnähen ausgerichtet.
Wie das Nähstück ausgerichtet wird, ist abhängig von der
Einstellung der Maschine.
Ausrichten mit Funktion "Feste Einschubstrecke",
Bautyp 1912-4:
Ist die Funktion "Feste Einschubstrecke" eingeschaltet,
wird das Nähstück mit dem Hoseneck an der Anschlag-
leiste ausgerichtet.
1. Bündelklammer öffnen. Den Fußschalter "Bündelklam-
mer" drücken und niedergedrückt halten, solange wie
die Nähstücke in der Bündelklammer sortiert und zu-
recht gelegt werden.
2. Bündelklammer schließen, Fuß vom Fußschalter neh-
men.

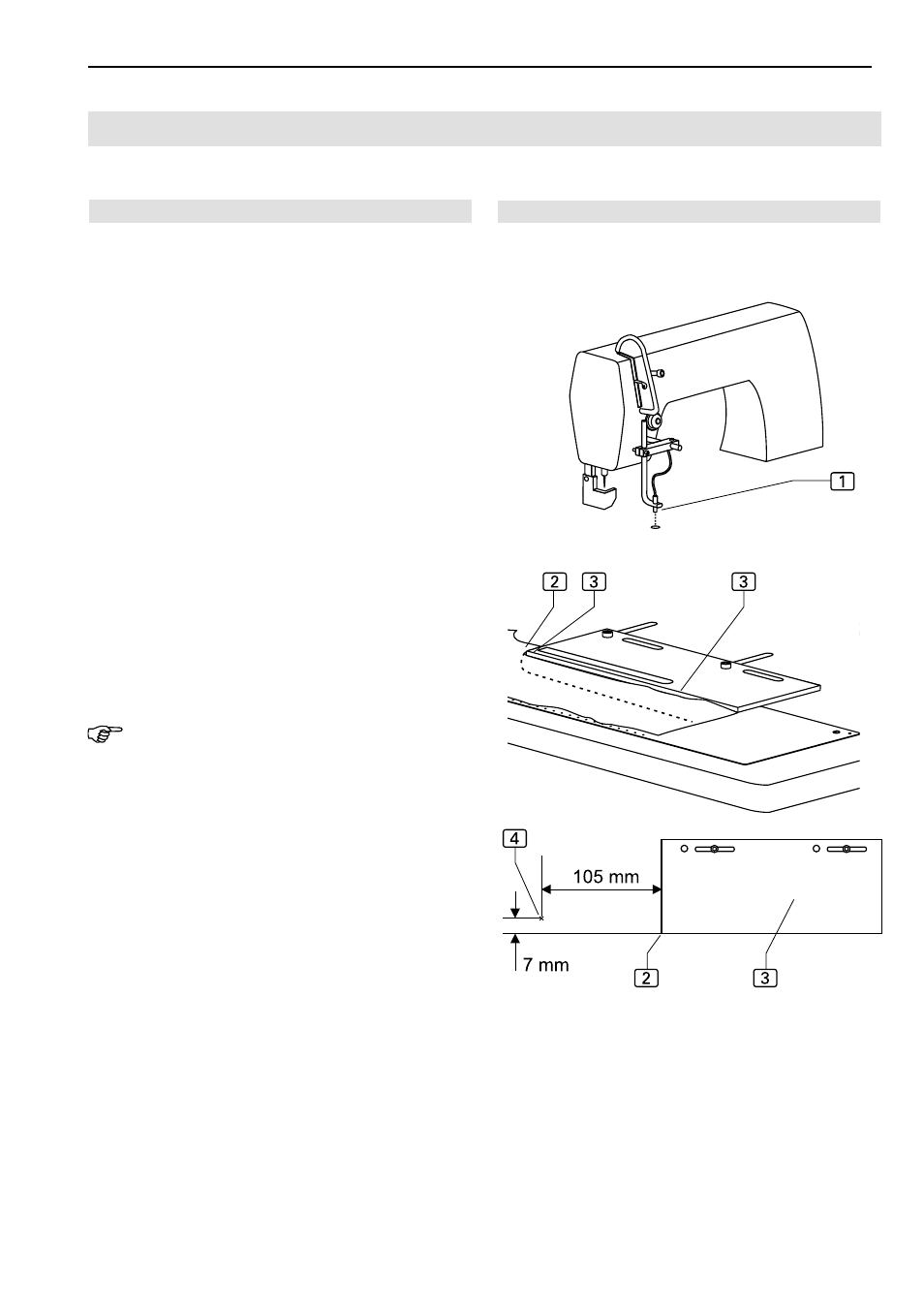

3. Abb. 9: Nähstück mit dem Hoseneck 2 der An-
schlagleiste sowie für den Parallelverlauf der Naht an
der Längsseite 3 der Anschlagleiste ausrichten. Der
korrekte Nahtendpunkt wird von der Längenabtastung
1 des Sensorsystem erfasst und von der Programm-
steuerung entsprechend den eingestellten Werten ge-
steuert.
HINWEIS - Übernahmeposition Klammer!
Die Übernahmeposition der Hauptklammer sollte bei
kleinster Absteppbreite auf den Wert 300 eingestellt sein
(siehe Teil D, Programmieranleitung).
Der Abstand Anschlag 3 zur Nadel 4 sollte dabei 105
mm betragen.
Abb. 9
Abb. 9
