Beisler 1911-4 - Handbuch (Seite 42)

Betriebsanleitung Kurznaht-Automat 1911-4 / 1912-4
- C 42 -
Beisler Nähautomation
C.5
Instandhaltung

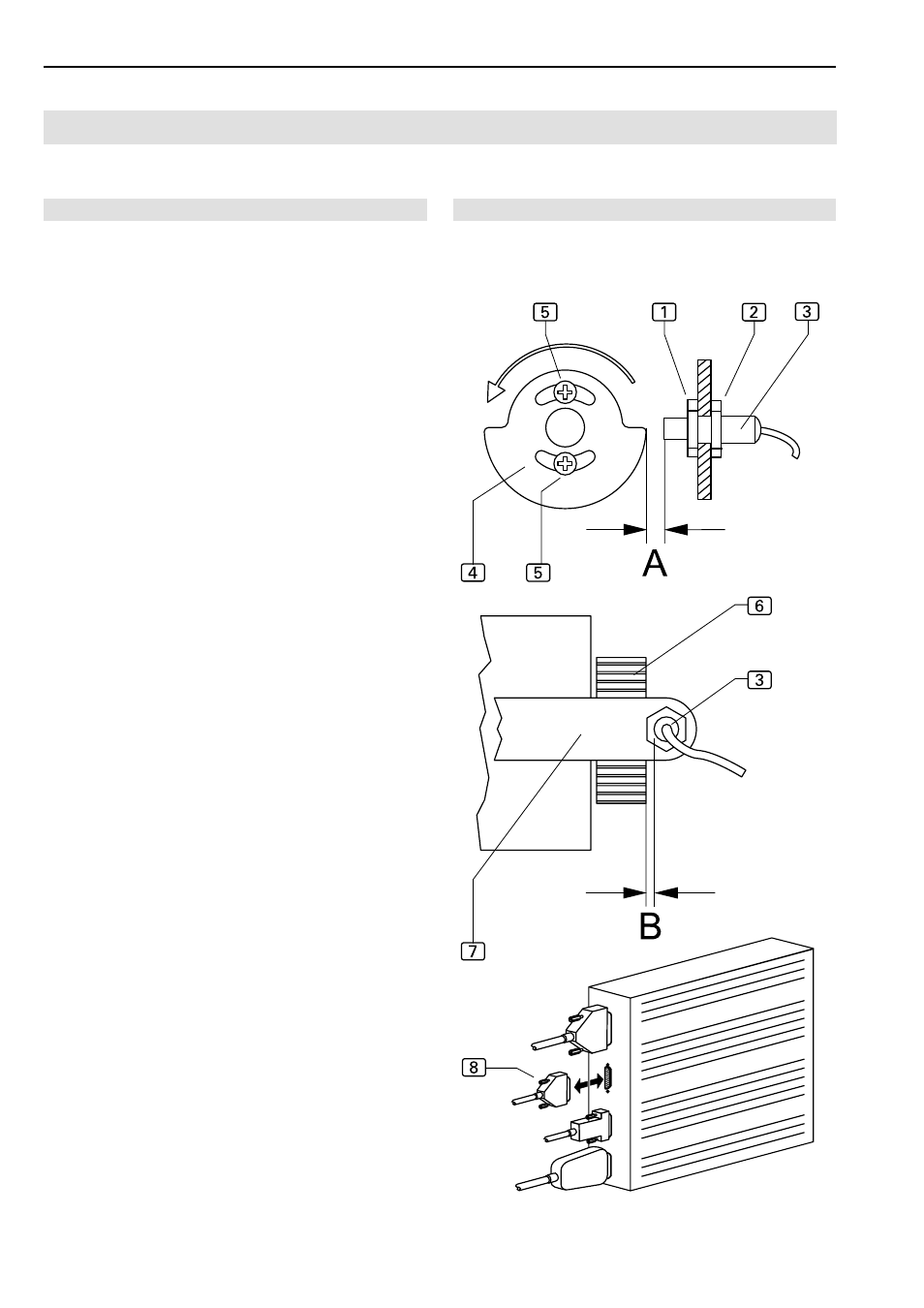

Abb. 9
Abb. 9
C.5.4 Instandsetzung
Schaltkurve und Initiator aus-/einbauen:
Um die Rückdreheinrichtung des Nähantriebes aktivieren
zu können, muss auf der Zahnscheibe des Nähantriebes
eine Schaltkurve in einem bestimmten Abstand zu einem
Initiator (24 V PNP Zwei-Draht-Ausführung) installiert sein.
Initiator ausbauen:
1. Maschine vom Stromnetz nehmen.
2. Stecker
8 der Anschlussleitung des Initiators aus der
Aufnahme der Nähmotor-Steuerung ziehen. Die Näh-
motor-Steuerung ist auf der unteren Ablage des Arbeits-
tisches installiert.
3. Kontermutter
2 lösen und den Initiator aus der Füh-
rungsmutter
1 der Halterung 7 drehen.
Initiator einbauen:
1. Kontermutter
2 auf den Initiator schrauben und den
Initiator in die Führungsmutter
1 der Halterung 7
drehen.
2. Die Befestigungsschrauben
5 der Schaltkurve 4 auf
der Zahnscheibe
6 lösen, Schaltkurve nicht abschrau-
ben.
3. Initiator
3 im Abstand A von 1 mm zur Schaltkurve
befestigen. Den Initiator in der Führungsmutter
1 in
Position drehen und mit der Kontermutter
2 fixieren.
Der Abstand B zwischen Zahnrad
6 und Initiator 3
beträgt 0,5 mm.
4. Stecker
8 der Anschlussleitung des Initiators auf die
Aufnahme der Nähmotor-Steuerung stecken.
Schaltkurve justieren:
1. Maschine einschalten
2. Handrad des Nähkopfes in Drehrichtung der Maschine
drehen, bis der Fadenhebel den Höchstpunkt (Absteck-
position C) erreicht hat.
3. Danach das Handrad des Nähkopfes gegen die Dreh-
richtung drehen, bis die erste Absteckposition B erreicht
wird.
4. Handrad an Position B fixieren, dazu den Absteckstift
der Bohrung links vom Handrad eindrücken.
5. Schaltkurve durch Verdrehen exakt so einstellen, dass
der Initiator in Drehrichtung an der Schaltkurve den
Schaltkontakt erhält.
6. Schaltkurve mit den beiden Befestigungsschrauben
5
festschrauben.
