3.8 Analogbetrieb

Digitale Geräte können mit analogen Signalen über die 9-polige Sub-D-Anschlußbuchse betrieben werden.

In diesem Punkt sind die Geräte in der Anwendung kompatibel mit

analogen Geräten.

Analog betriebene Geräte können, gemäß Bronkhorst Cori-Tech-Standard, mit einem 8-adrigen

abgeschirmten Kabel angeschlossen werden.

Jede elektronische Platine ist auf eine der folgenden Ausgangssignale (und entsprechende Eingangssignale)

eingestellt:

Signal

Ausgangssignal

Eingangssignal

code

(Sensor)

(Sollwert)

A

0...5 Vdc

0...5 Vdc

B

0...10 Vdc

0...10 Vdc

F

0...20 mA (aktiv)

0...20 mA (passiv)

G

4...20 mA (aktiv)

4...20 mA (passiv)

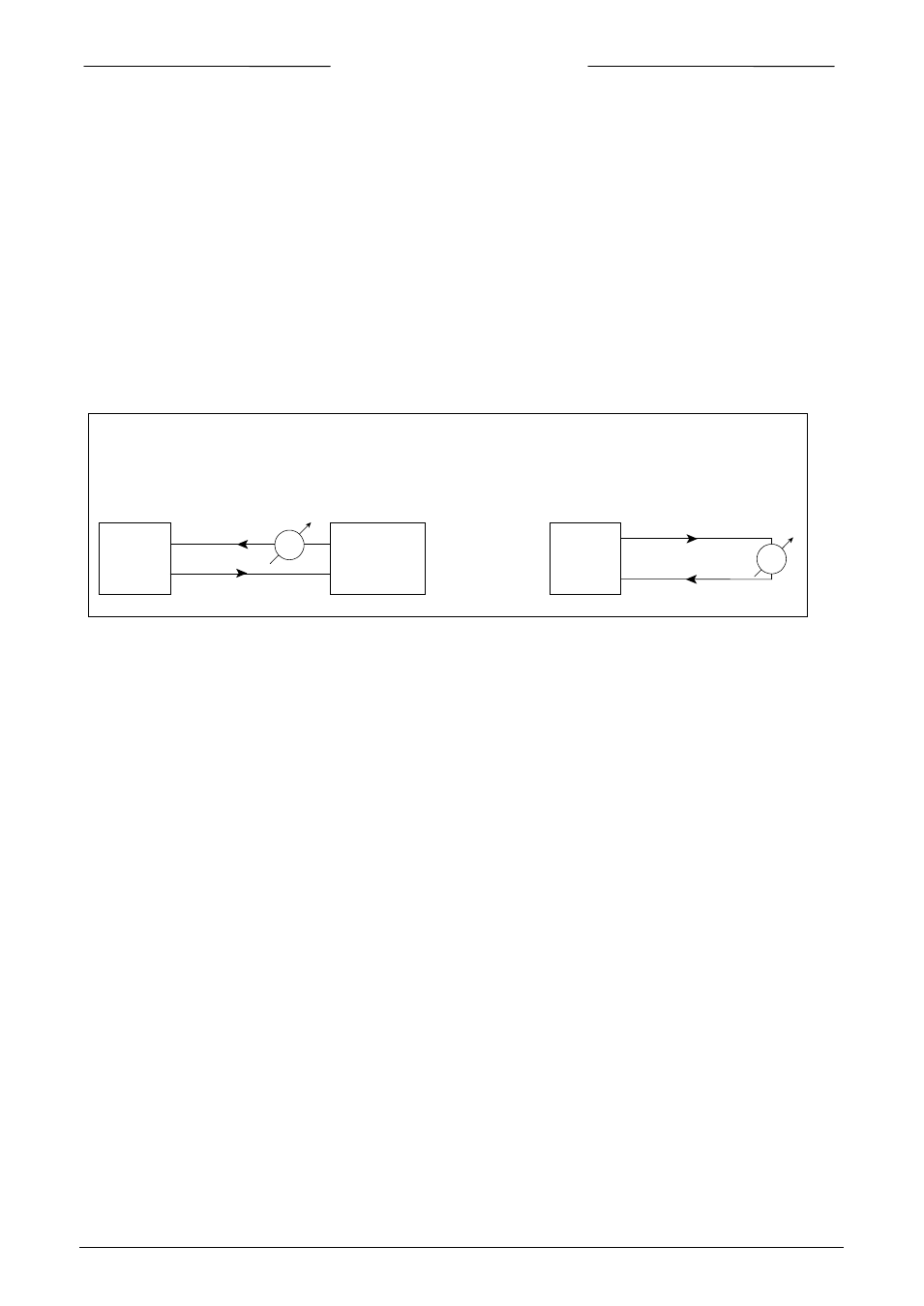

mA

- +

Gerät

Ausgang

0V Masse

Spannungs

versorgung

Gerät

Ausgang I

passiv

aktiv

Stromausgangssignal

I

mA

+

-

0V Masse

Für Meßgeräte ist nur das Ausgangssignal verfügbar.

Für den Analogbetrieb sind folgende Parameter verfügbar.

- gemessener Wert

- Sollwert (nur Regelgeräte)

- Ventilspannung (nur Regelgeräte)

Anmerkung:

Wenn das Gerät über eine analoge Schnittstelle betrieben wird, ist es möglich, es an jedes unterstützte

Feldbus-System (oder RS232-Schnittstelle mit Spezialkabel) zur Auswertung und Veränderung von

Parametern anzuschließen (z.B. Ansprechen des Reglers oder Auswahl eines anderen Fluids).

Für Geräte in FLOW-BUS-Version kann ein Anzeige-/Regelmodul für digitale Instrumente kurzzeitig über den

M12 Stecker angeschlossen werden.
