Ventile für Gase

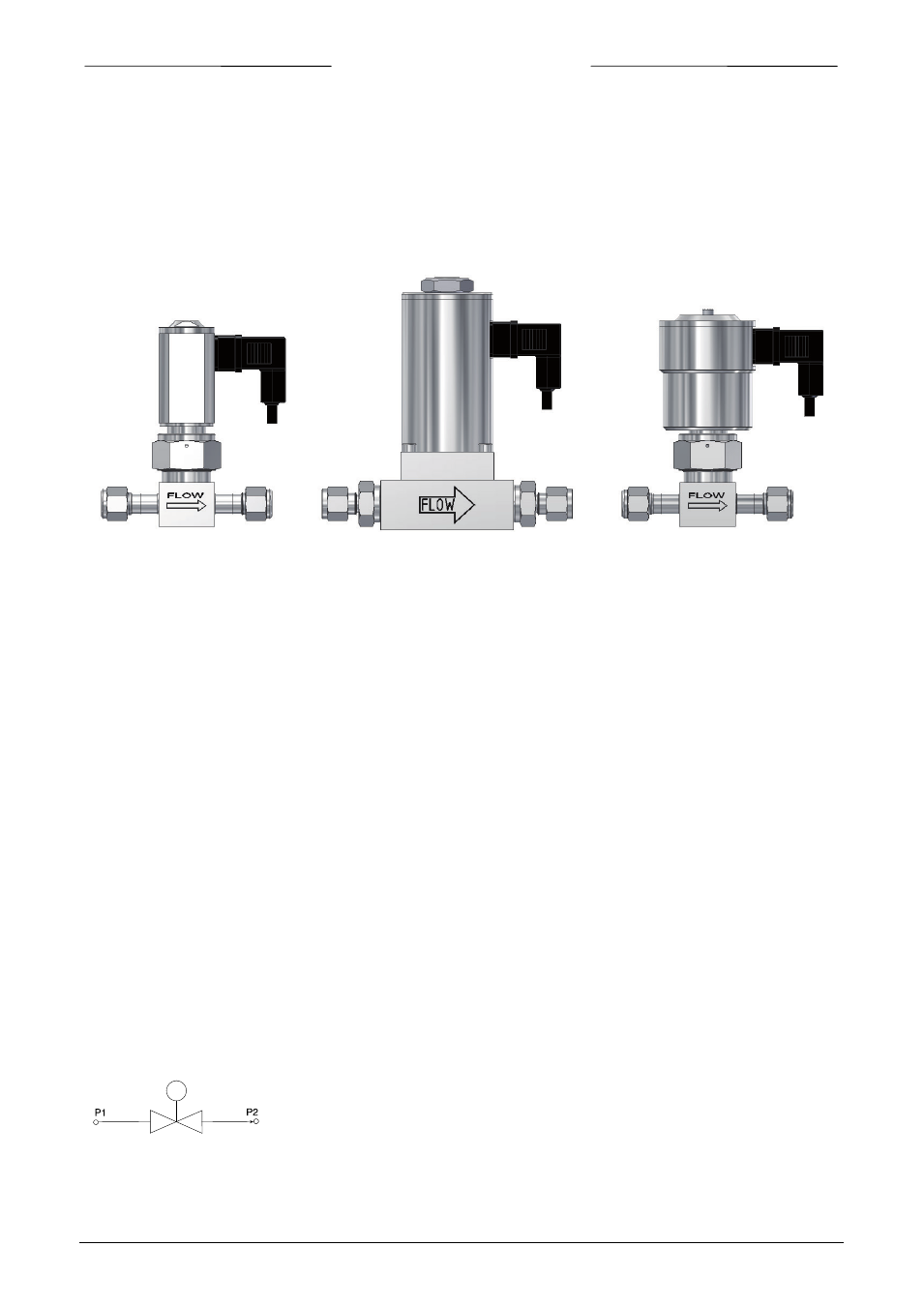

C0I / C1I Ventil
Direktgesteuertes Ventil für Gase
metallisch gedichtet
C0I Ventil = stromlos geschlossen
C1I Ventil = stromlos geöffnet
F-004AI Ventil
Direktgesteuertes Ventil für Gase
und Flüssigkeiten (Balg)
F-004AI Ventil = stromlos
geschlossen
C5I Ventil
Direktgesteuertes Ventil für Gase
metallisch gedichtet
C5I Ventil = stromlos geschlossen
1.2 Sensor Prinzip
1.2.1 CORI-FLOW Sensor
CORI-FLOW Massendurchflussmesser / Regler arbeiten nach dem Coriolis Prinzip. Das Instrument kann
gleichzeitig zum Messen des Massendurchfluss und der Temperatur eingesetzt werden.
Messprinzip
Wenn eine Flüssigkeit durch eine vibrierende Röhre fließt bilden sich Coriolis-Kräfte welche die Röhre biegen
oder verdrehen. Die extrem kleine Verschiebungen wird mit einem optimal positionierten Sensor detektiert
und elektronisch ausgewertet. Wenn sich die gemessene Phase des Signals verschiebt ist das Signal
proportional zum Massendurchfluss. Der CORI-FLOW misst den Massendurchfluss direkt.
Das Messprinzip ist unabhängig von Dichte, Temperatur, Viskosität, Druck und Leitfähigkeit. Die Röhren
vibrieren stetig in ihrer natürlichen Frequenz, welche eine Funktion nicht nur der Geometrie und des Röhren
Materialeigenschaften ist, sondern ebenso der Masse der Flüssigkeit in den virbierenden Röhren.
1.3 Grundsätzliches über Ventile
Regelventile sind nicht als Absperrventile vorgesehen, obwohl einige Modelle hierfür sehr gut geeignet sind.
Falls notwendig, sollte ein separates Absperrventil installiert werden. Außerdem sind Pulsationen und
Druckstöße, die beim Unter-Druck-Setzen des Systems entstehen können, zu vermeiden. Es sind folgende
Modelle zu unterscheiden:
1.3.1 Magnetventil
Dies ist das Standardregelventil (direkt betrieben). Im allgemeinen ist es ein
normal geschlossenes Magnetventil. Der Kolben wird durch die Magnetkraft der
Spule angehoben. Die Düse unter dem Kolben ist zur Anpassung des Kv-Wertes
austauschbar. Es ist auch ein Stromlos geöffnetes Regelventil erhältlich.
Durchflußregelung
