Fluke Biomedical 190M Series Benutzerhandbuch
Seite 45
Verwenden von Oszilloskop und Multimeter
Erfassen von Signalformen
1
35
4
ENTER
Wählen Sie On (Ein), um die
Referenz-Signalform anzuzeigen.
Dies kann:
- die zuletzt verwendete Referenz-
Signalform sein (wenn nicht
verfügbar, wird keine Referenz-
Signalform angezeigt).
- die Hüllkurven-Signalform sein,
wenn die Nachleuchtefunktion
„Envelope“ aktiviert ist.
Wählen Sie Recall… (Aufrufen),
um eine gespeicherte Signalform
(oder Signalform-Hüllkurve) aus
dem Speicher aufzurufen und als
Referenz-Signalform zu
verwenden.

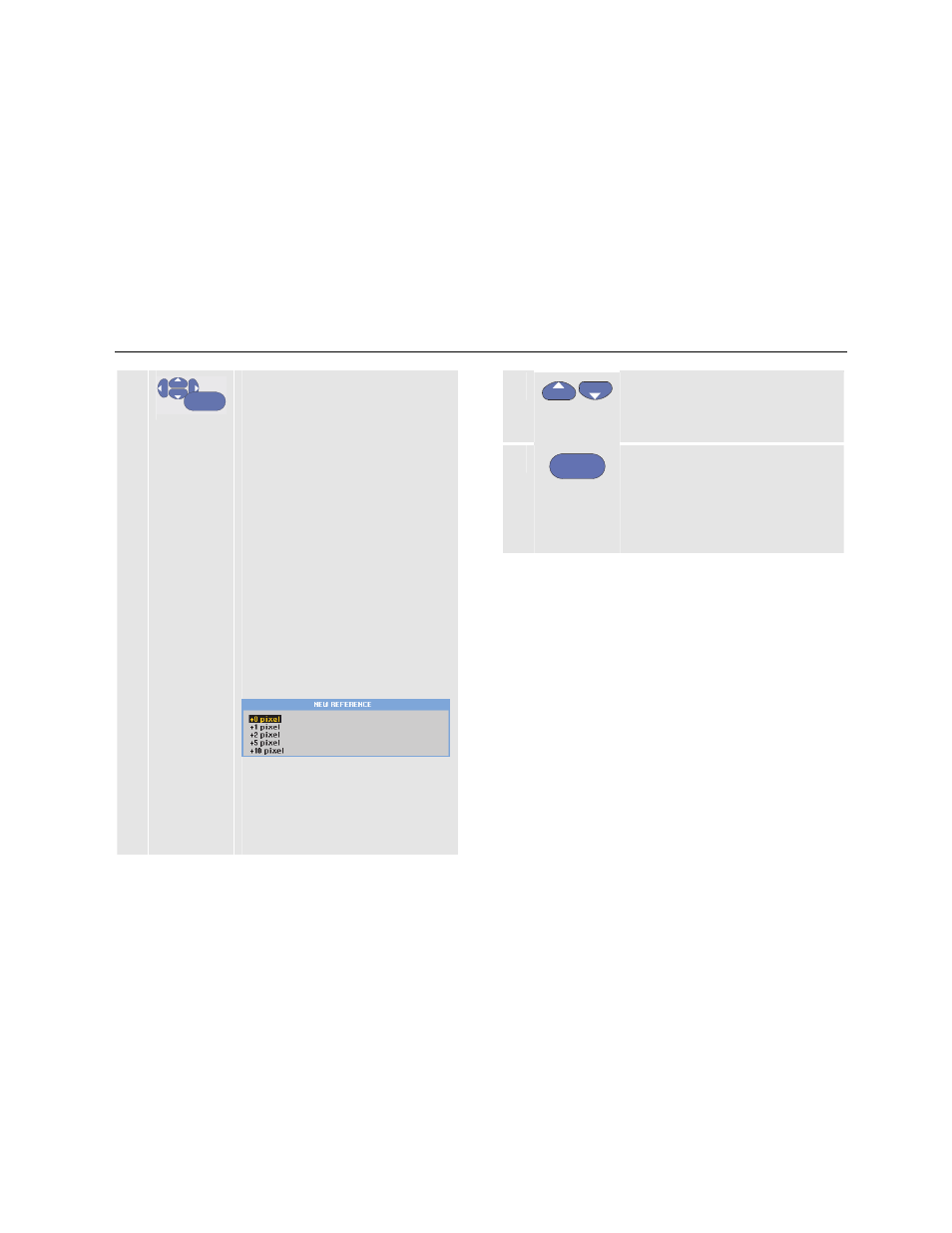

Wählen Sie New… (Neu), um das
Menü
NEW REFERENCE
(Neue
Referenz) zu öffnen.
Wenn Sie New… gewählt haben,
fahren Sie mit Schritt 5 fort,
andernfalls gehen Sie zu Schritt 6
über.
5
Wählen Sie die Breite einer
zusätzlichen Hüllkurve, die zur
momentanen Signalform
hinzugefügt werden soll.
6
ENTER
Speichern Sie die momentane
Signalform, und lassen Sie sie als
Referenz ständig in die Anzeige
eingeblendet. In der Anzeige
erscheint außerdem die jeweils
gemessene Signalform.
Weitere Hinweise zum Abrufen einer gespeicherten
Signalform aus dem Speicher und zu ihrer Verwendung
als Referenz-Signalform finden Sie in Kapitel 5, „Aufrufen
von Schirmbildern mit zugehörigen Einstellungen“.
Beispiel einer Referenz-Signalform mit einer zusätzlichen
Hüllkurve von
±
2 Pixeln:
