Triggerung auf Signalformen
Triggerung auf Impulse
4
79

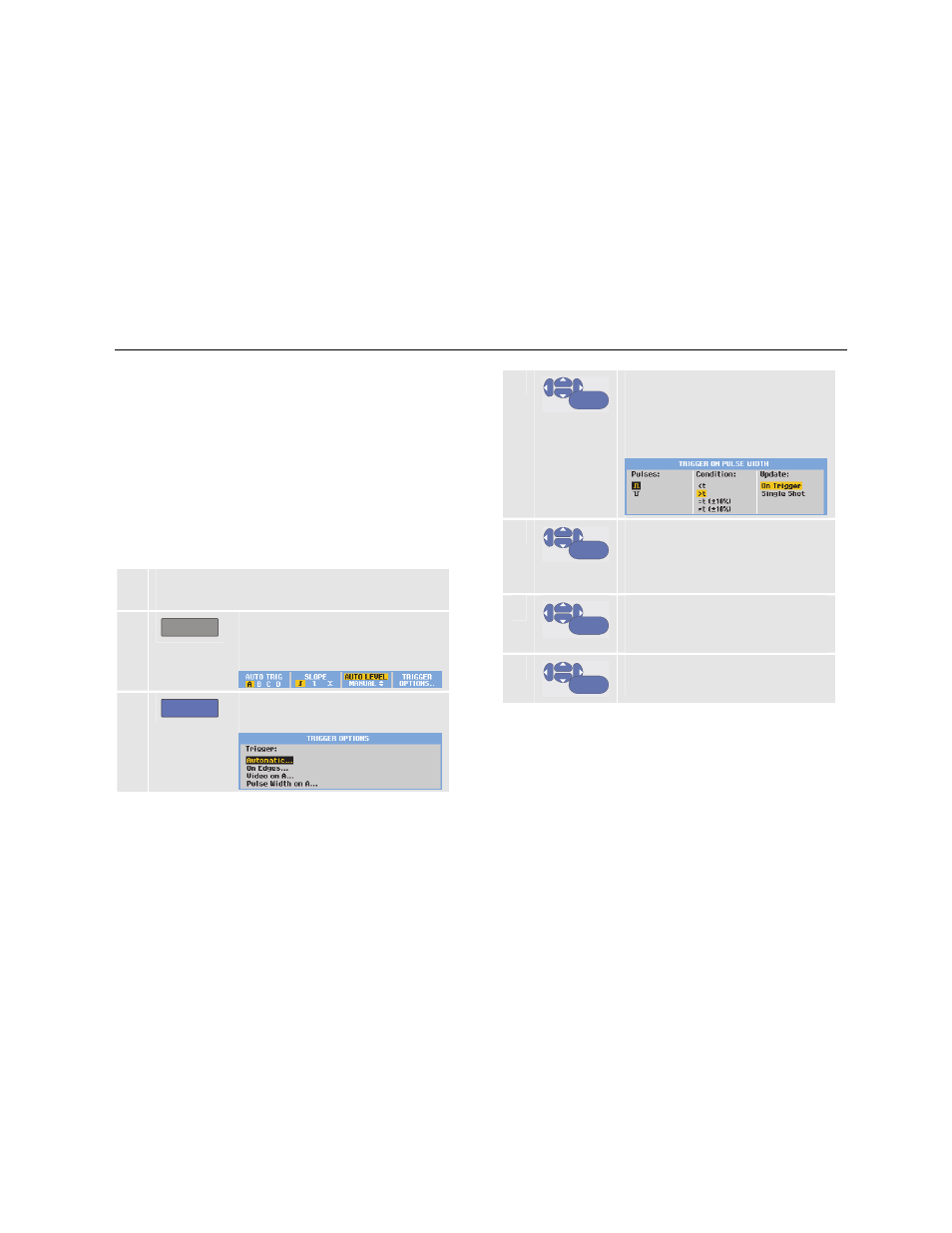

Triggerung auf Impulse
Verwenden Sie die Impulsbreiten-Triggerung zur
Isolierung und Anzeige bestimmter Impulse und
Ereignisse wie Störimpulse, Fehlimpulse, Bursts oder
Signalausfälle, die Sie zeitmäßig bestimmen und
klassifizieren können.
Erfassung schmaler Impulse
Um Ihr Messgerät zur Triggerung auf schmale
ansteigende Impulse mit einer Dauer unter 5 ms
einzustellen, gehen Sie wie folgt vor:
1 Legen Sie ein Videosignal an den roten
Eingang A an.
2
TRIGGER
Blenden Sie die
Tastenbeschriftungen des Menüs
TRIGGER ein.
3
F4
Öffnen Sie das Menü TRIGGER
OPTIONS (Triggeroptionen).
4
ENTER
Wählen Sie „Pulse Width on A...“
(Impulsbreite an A), um das Menü
„TRIGGER ON PULSE WIDTH“
(Triggerung auf Impulsbreite) zu
öffnen.
5
ENTER
Wählen Sie das Symbol für einen
ansteigenden Impuls aus, und
gehen Sie dann zur Option
Condition (Bedingung).
6
ENTER
Wählen Sie <t, und gehen Sie
dann zur Option Update
(Aktualisieren).
7
ENTER
Wählen Sie On Trigger (Bei
Trigger).
Das Messgerät ist jetzt bereit, nur auf schmale Impulse zu
triggern. Wie Sie sehen, haben sich die
Tastenbeschriftungen des Trigger-Menüs im unteren
Anzeigebereich jetzt so geändert, dass Sie die
Bedingungen vorgeben können, denen die Impulse
entsprechen sollen:
