190M Series Medical ScopeMeter
Bedienungshandbuch
36

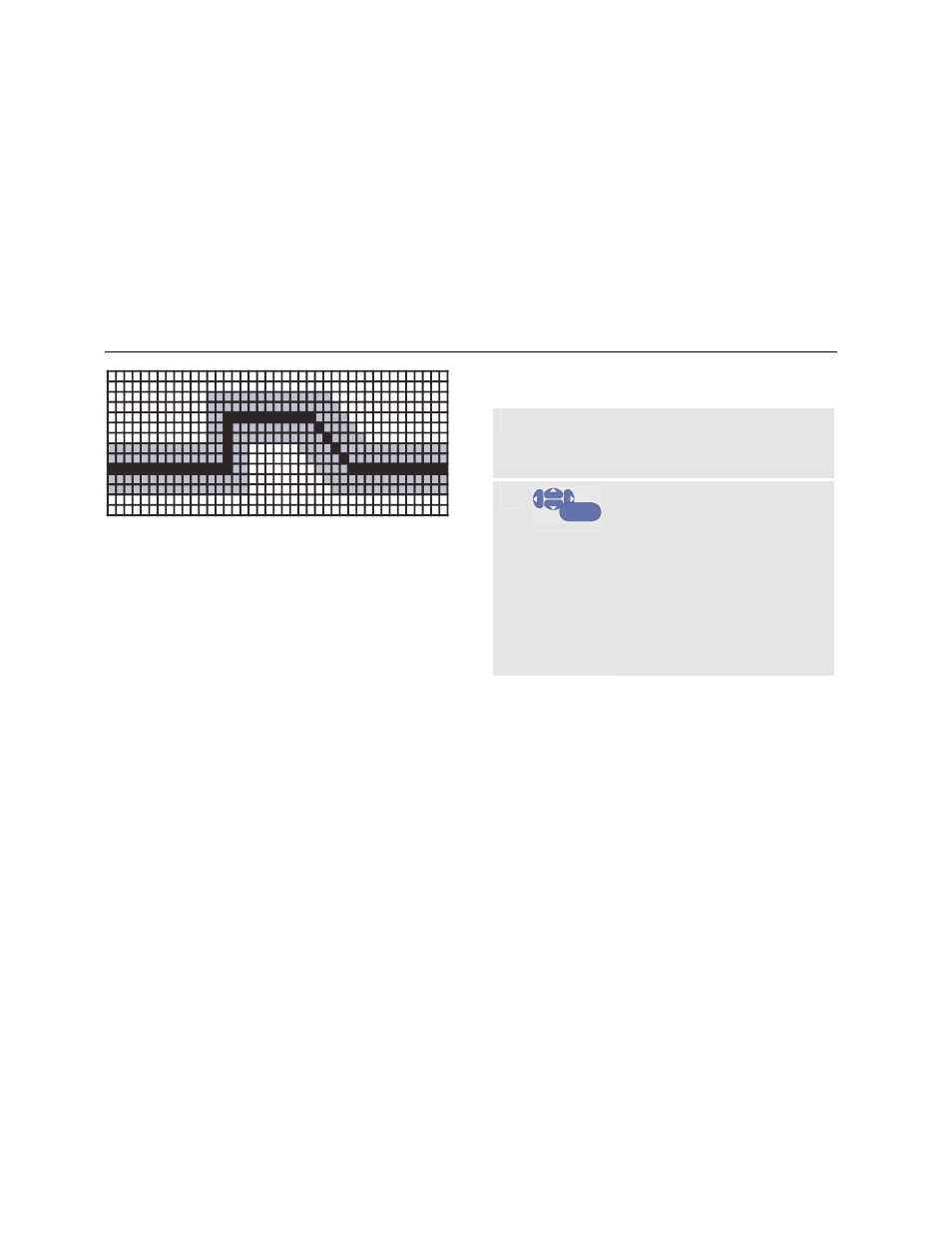

Schwarze Pixel: Basis-Signalform
Graue Pixel:
± Hüllkurve von 2 Pixeln
1 vertikales Pixel in der Anzeige entspricht 0,04 x
Bereich/div 1 horizontales Pixel in der Anzeige entspricht
0,0333 x Bereich/div.
Gut/Schlecht-Prüfung (Pass - Fail)
Sie haben die Möglichkeit, eine Referenz-Signalform als
Prüfvorlage für die jeweils gemessene Signalform zu
verwenden. Wenn mindestens ein Abtastwert einer
Signalform außerhalb der Prüfvorlage liegt, wird die
korrekte bzw. nicht korrekte Oszilloskop-Anzeige
gespeichert. Es können bis zu 100 Anzeigen gespeichert
werden. Wenn der Speicher voll ist, wird die erste Anzeige
gelöscht und stattdessen das neue Anzeige gespeichert.
Die am besten geeignete Referenz-Signalform für eine
Gut/Schlecht-Prüfung ist eine Signalform-Hüllkurve.
Zur Verwendung der Gut/Schlecht-Funktion in Verbindung
mit einer Signalform-Hüllkurve gehen Sie wie folgt vor:
1 Blenden Sie eine Referenz-Signalform in der
Anzeige gemäß der Beschreibung im
vorhergehenden Abschnitt „Vergleichen von
Signalformen“ ein.
2
ENTER
Wählen Sie aus dem Menü Pass
Fail Testing: (Gut/Schlecht-
Prüfung) folgende Optionen:
Store “Fail” („Schlecht“ speichern):
Jede Oszilloskop-Anzeige mit
Abtastwerten außerhalb der
Referenz wird gespeichert.
Store “Pass” („Gut“ speichern):
Jede Oszilloskopanzeige ohne
Abtastwerte außerhalb der
Referenz wird gespeichert.
Bei jedem Abspeichern einer Oszilloskopanzeige hören
Sie einen Piepton. Kapitel 3 enthält Informationen dazu,
wie die gespeicherten Anzeigen analysiert werden.
