Triggerung auf Signalformen
Verwenden von Triggerverzögerung oder Vortrigger
4
69

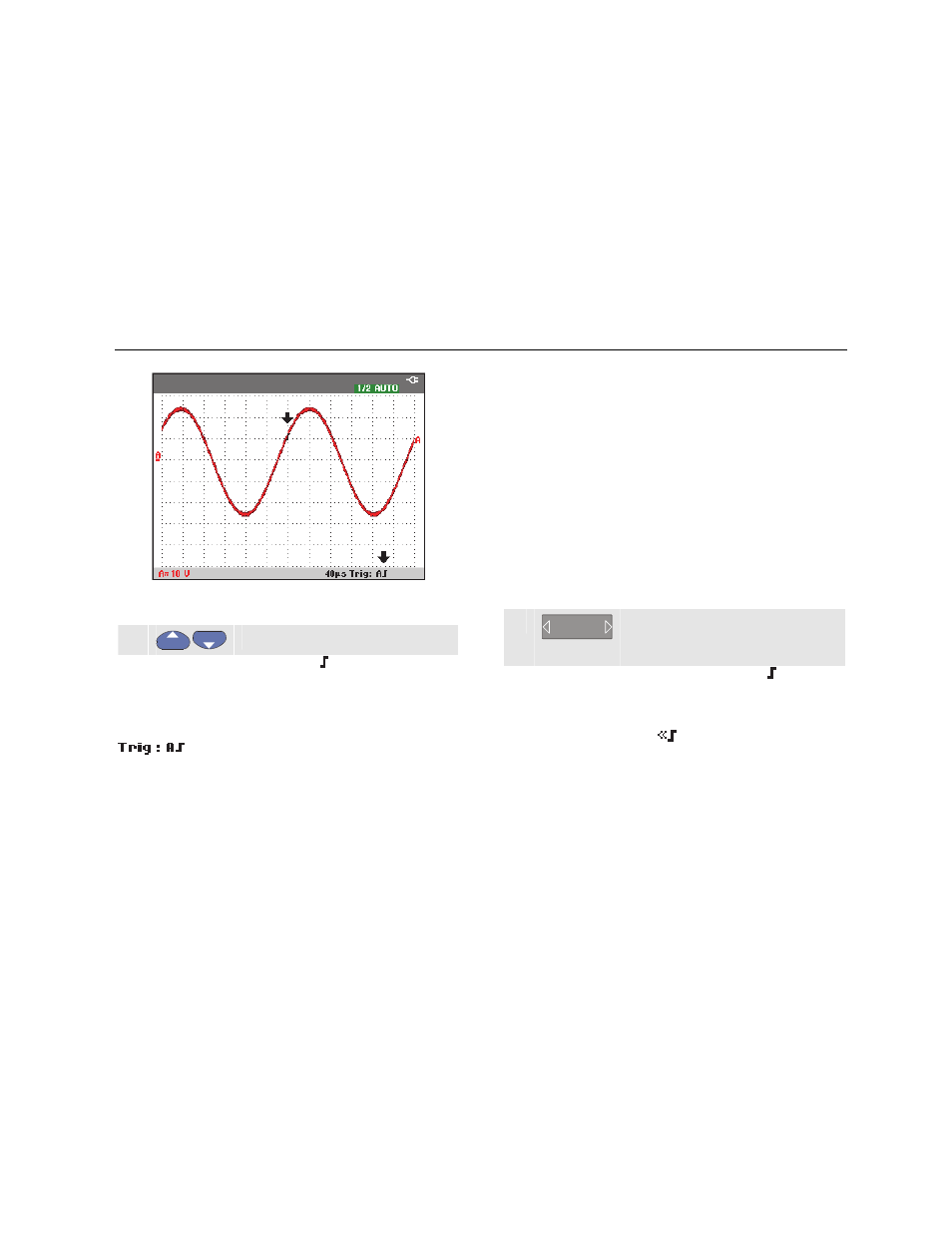

Abbildung 28. Anzeige mit sämtlichen
Triggerinformationen
4 Stellen Sie den Triggerpegel ein.
Achten Sie auf das Triggersymbol , das die
Triggerposition, den Triggerpegel und die Triggerflanke
angibt.
Im unteren Anzeigebereich werden die Triggerparameter
angezeigt (siehe Abbildung 28). So bedeutet zum Beispiel
,iegsflanke getriggert wird.means that input A
is used as the trigger source with a positive slope.
Wenn ein gültiges Triggersignal gefunden wird, leuchtet
die Triggertaste auf, und die Triggerparameter werden
schwarz dargestellt.
Wenn kein Trigger gefunden wird, werden die
Triggerparameter grau dargestellt, die Tastenbeleuchtung
bleibt ausgeschaltet.
Verwenden von Triggerverzögerung
oder Vortrigger
Sie können die Anzeige der Signalform einige Zeit vor
oder nach der Erfassung des Triggerpunkts beginnen
lassen. Anfangs ist eine Vortrigger-Ansicht von einem
halben Bildschirm (6 Teilbereiche) zu sehen (negative
Verzögerung).
Zum Einstellen der Triggerverzögerung gehen Sie wie
folgt vor:
5
MOVE
Halten Sie diese Taste gedrückt,
um die Triggerverzögerung
einzustellen.
Beobachten Sie, wie sich das Triggersymbol zur
Kennzeichnung der neuen Triggerposition über die
Anzeige bewegt. Wenn sich die Triggerposition so weit
nach links verlagert, dass sie die Anzeige verlässt, ändert
sich das Triggersymbol in
, was darauf hinweist, dass
Sie eine Triggerverzögerung ausgewählt haben. Durch
Verschiebung des Triggersymbols nach rechts über die
Anzeige erhalten Sie eine Vortrigger-Ansicht. So haben
Sie die Möglichkeit zu sehen, was vor dem Triggerereignis
geschehen ist bzw. was den Trigger verursacht hat.
