Fronius CL 36.0 Benutzerhandbuch
Seite 142
140

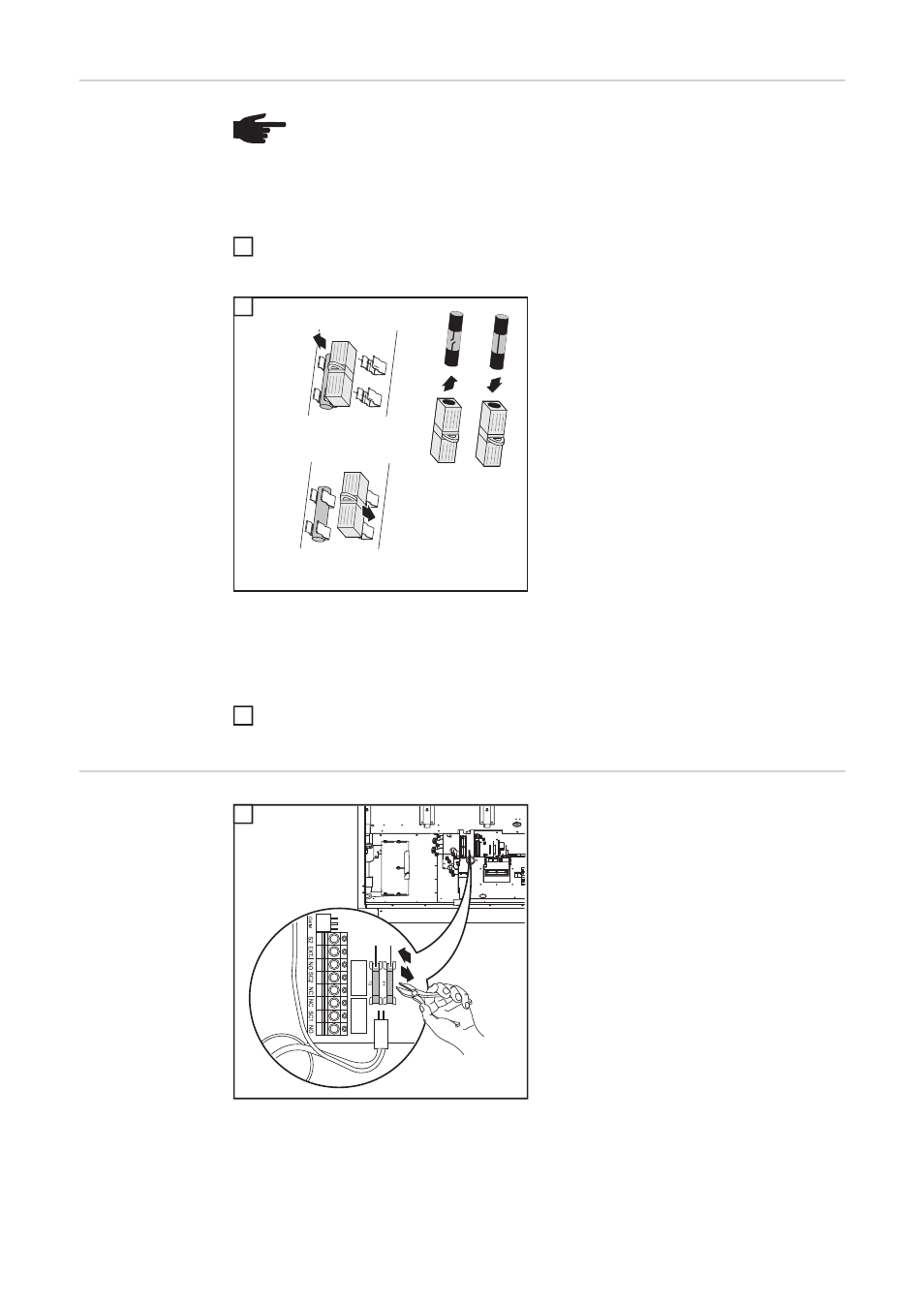

Sicherung für So-
larmodul-Erdung
am Minuspol tau-
schen
Den rechten Sicherungshalter für die Solarmodul-Erdung am Minuspol auf Durchgang
überprüfen;
Messpunkte: Erdungsklemme und oberhalb des Sicherungshalters
6
-
Sicherungsabdeckung mit der defek-
ten Sicherung aus dem Sicherungshal-
ter herausnehmen
-
Sicherungen tauschen
-
Neue Sicherung ausschließlich mit der
Sicherungsabdeckung in den linken Si-
cherungshalter einsetzen
WICHTIG! Im linken Sicherungshalter für die Solarmodul-Erdung am Pluspol muss der
Kunststoff-Bolzen eingesetzt sein.
Mit dem Einsetzen der Sicherung ist das Solarmodul am Minuspol geerdet.
Nach dem Austauschen der Sicherung:
-
Ursache für defekte Sicherung eruieren und beheben
Sicherungen für
Optionskarten
und Schalt-Netz-
teil tauschen
1
-
Sicherungen mittels Flachzange tau-
schen
(1)
Sicherung F1 für Optionskarten
2 A träge
500 V DC
Durchmesser 6,3 x 32 mm
(2)
Sicherung F2 für Schalt-Netzteil
(Lüfterversorgung)
10 A träge
500 V DC
Durchmesser 6,3 x 32 mm
HINWEIS! Für die Sicherung zur Solarmodul-Erdung ausschließlich Sicherungen
mit folgenden Sicherungsdaten verwenden:
-
Durchmesser 10,3 x 35 - 38 mm
-
600 V DC
-
2 A für Fronius CL 36.0 und CL 48.0
-
3 A für Fronius CL 60.0
1
3
2
+
-
1
+
-
4
2
3
(1)
(2)
1
2
1
