Gerätebeschrei-
bung geöffneter
Wechselrichter
(11) Lüfter links

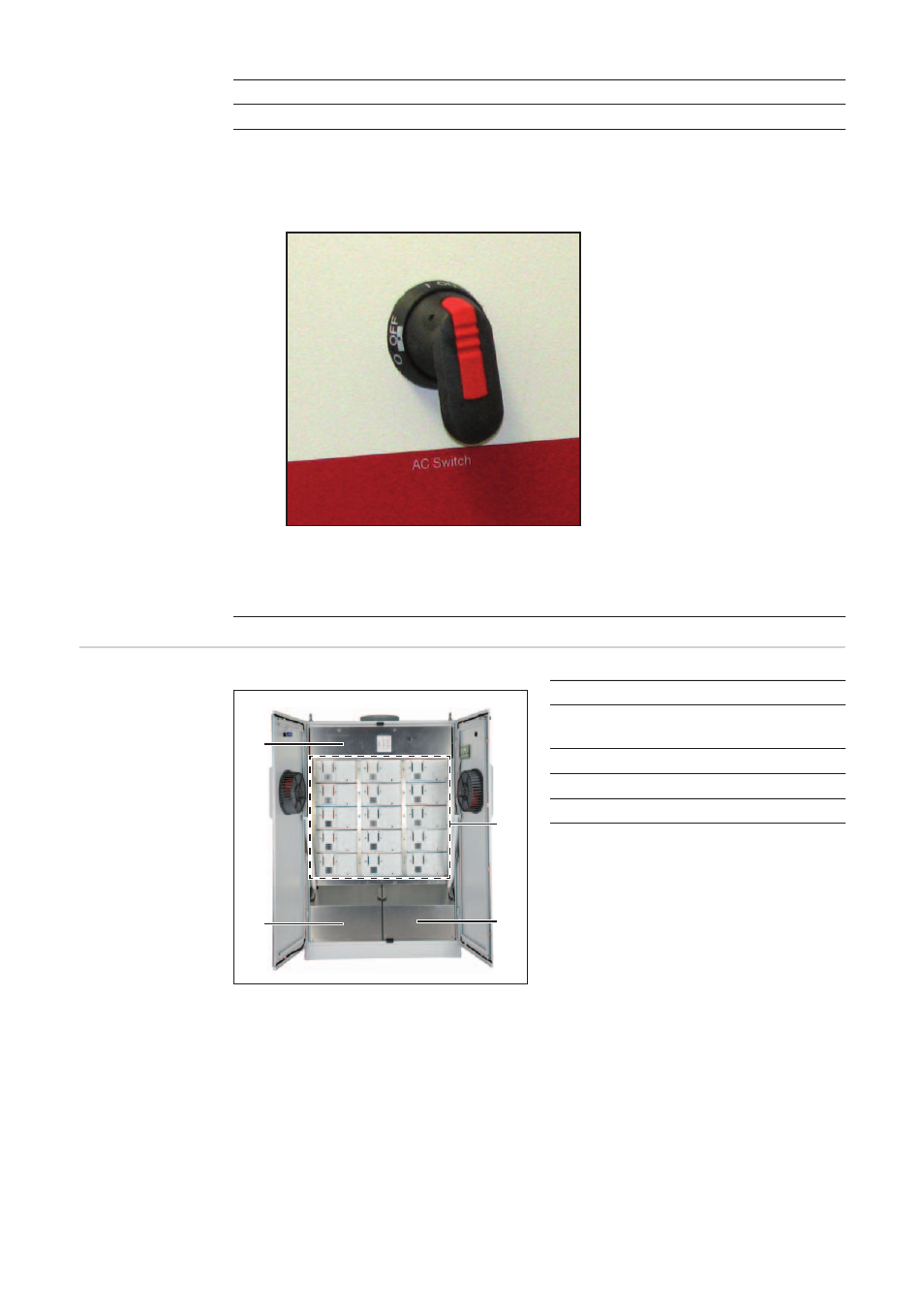

(12) AC-Hauptschalter
Bei BDEW-Geräten mit Setup ‘DE-MS‘ ist der AC-Hauptschalter als AC-Trenner
ausgeführt:
Der AC-Hauptschalter (AC-Trenner) ist im ausgeschalteten Zustand versperrbar.
WICHTIG! Die Türen lassen sich nicht öffnen, wenn der AC-Hauptschalter einge-
schaltet ist.
Pos. Bezeichnung
Pos. Bezeichnung
(1) Leistungsteil-Racks
(max. 15)
(2) Abdeckung rechts
(3) Abdeckung links
(4) Abdeckung oben
Unter der linken und der rechten Abde-
ckung befindet sich der Anschlussbereich.
(2) (3)
(1)
(4)
