61
DE

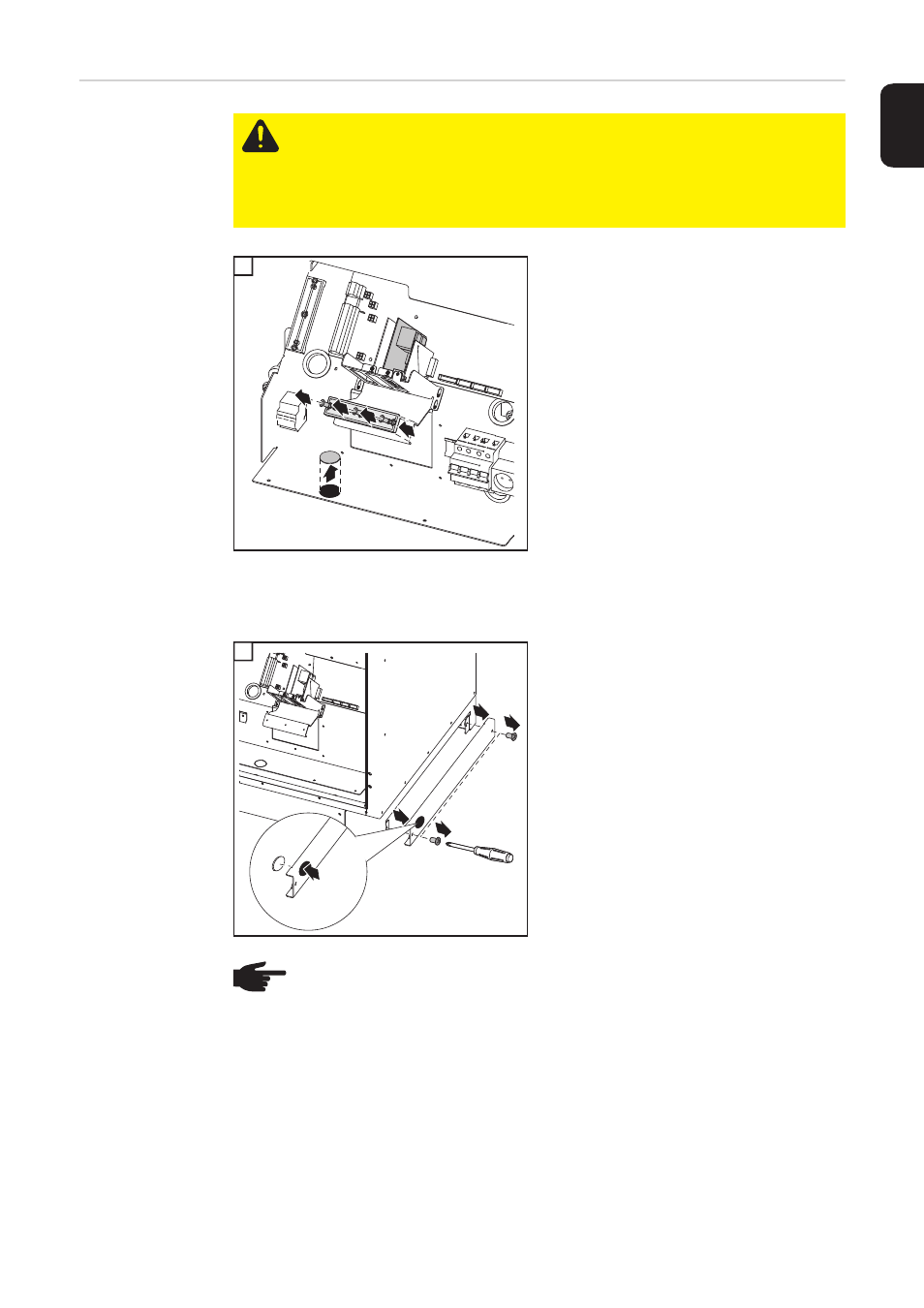

Optionskarten an-
schließen, Daten-
kommunikations-
Kabel verlegen
Nur wenn die Datenkommunikations-Kabel nicht wie die AC- und DC-Kabel aus dem Bo-
den ragen, sondern seitlich in den Wechselrichter eingeführt werden:
VORSICHT! Kurzschlussgefahr durch ausgebrochene Metallstücke von einer
Soll-Bruchstelle. Ausgebrochene Metallstücke im Wechselrichter können zu
Kurzschlüssen führen, wenn der Wechselrichter unter Spannung steht. Beim
Ausbrechen von Soll-Bruchstellen darauf achten, dass
-
keine ausgebrochenen Metallstücke in den Wechselrichter fallen
- in den Wechselrichter gefallene Metallstücke sofort entfernt werden
1 - Soll-Bruchstelle ausbrechen
- Zugentlastung entfernen
1 - Rechten Seitenteil des Montageso-
ckels entfernen
- Bohrung zum Einführen des Daten-
kommunikations-Kabels am Seiten-
teil des Montagesockels anbringen,
gegebenenfalls metrische Ver-
schraubung montieren
HINWEIS! Um ein Abscheuern von Datenkommunikations-Kabeln zu verhindern,
an der ausgebrochenen Soll-Bruchstelle und an der Bohrung am Montagesockel-
Seitenteil einen geeigneten Kantenschutz anbringen (z.B. Gummitülle).
1
5
54
2
3
1
1
2
3
4
3
2
