156

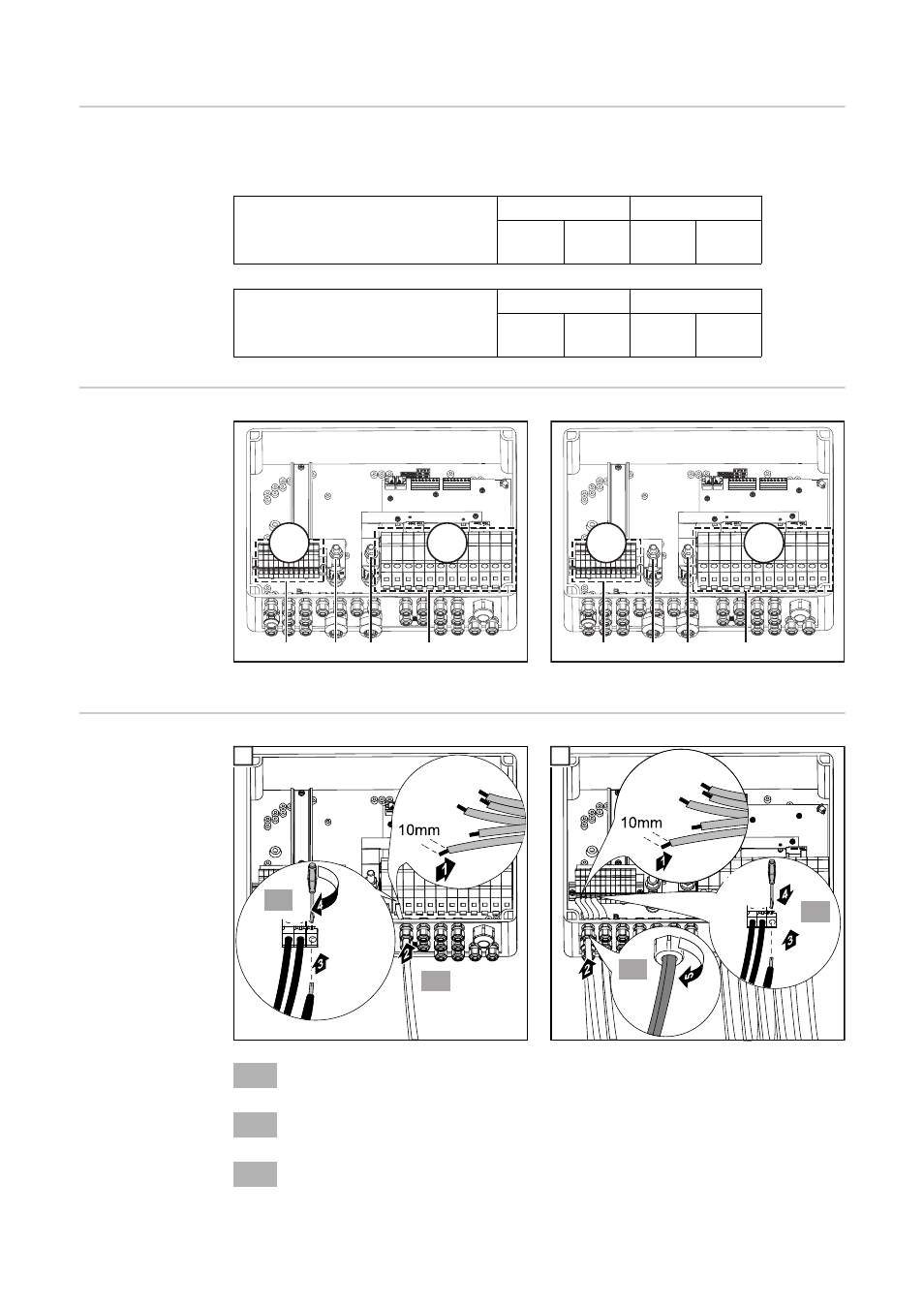

접지된 PV
전지판을 위한 핀
배열
접지된 PV 전지판의 경우 , PV 전지판 가선의 접지되지 않은 극만 보호된 단자에 연결할 수
있습니다 .
접지된 PV
전지판을 위한 핀
배열 예시
음극에 태양전지판 접지를 위한 핀 배열
양극에 태양전지판 접지를 위한 핀 배열
Fronius 가선
제어기 100/12 에
PV 전지판 가선
연결
음극 PV 전지판 접지
DC-
DC+
B (입력)
B'
( 출력 )
A'
( 출력 )
A (입력)
양극 PV 전지판 접지
DC+
DC-
B (입력)
B'
( 출력 )
A'
( 출력 )
A (입력)
-
+
(
B
)
(
A
)
(
B‘
) (
A‘
)
(
B
)
(
A
)
+
-
(
B‘
) (
A‘
)
(B)
(A)
1
(A)
(C)
2
(A)
체결 토크 2.0Nm
(B)
체결 토크 1.5Nm
(C)
체결 토크 2.0Nm
