Statusanzeigen
G&D UCON-IP-NEO · 10
Rückseite
An der Network- und an der Transmission-Schnittstelle befinden sich zusätzliche Sta-
tus-LEDs, die folgende Betriebszustände signalisieren:

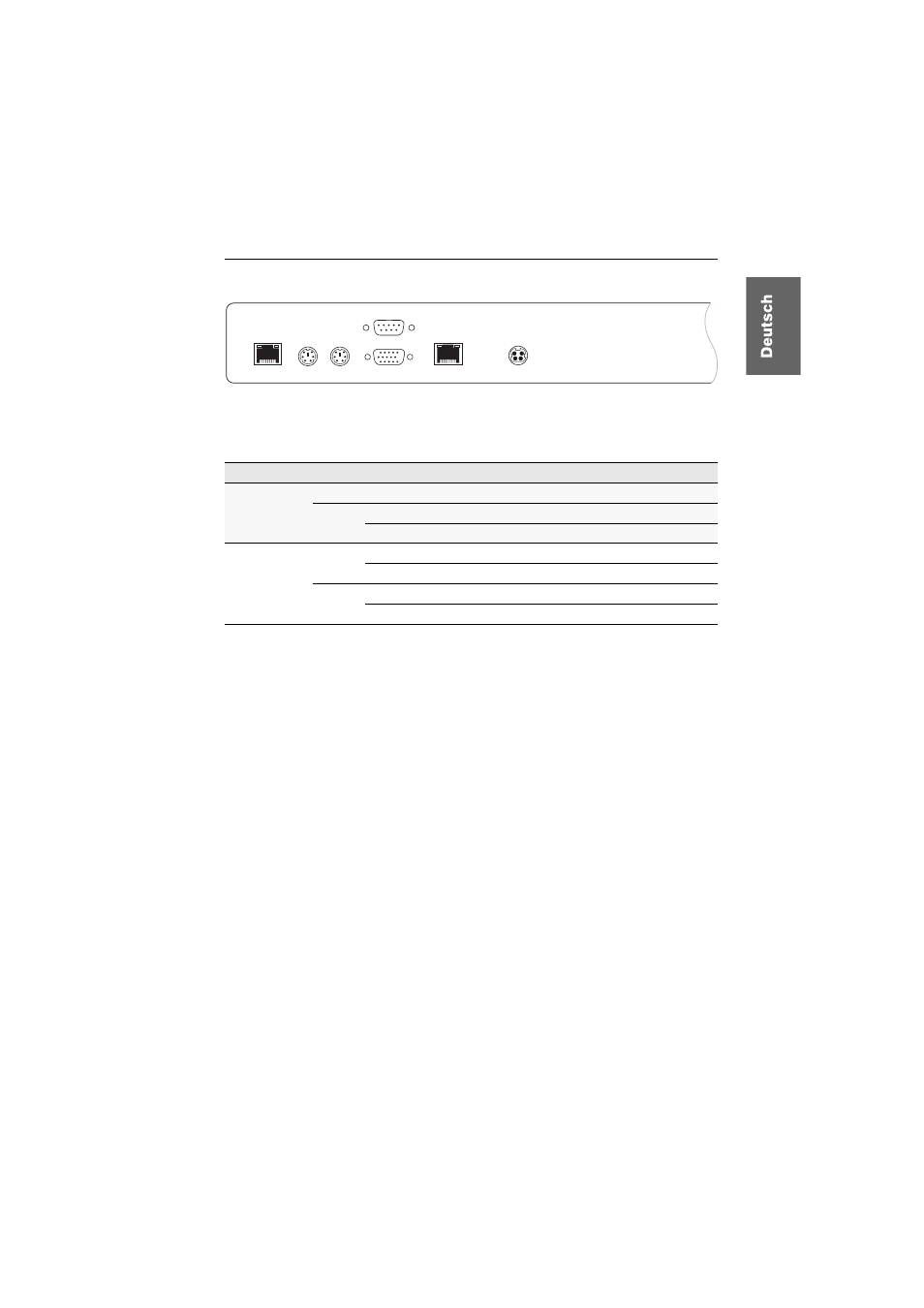

Abbildung 4: Linker Ausschnitt der Rückansicht des Arbeitsplatzmoduls
Bereich
LED
Status
Bedeutung
Network
gelb
blinkt
Aktivitätsanzeige
grün
an
Link hergestellt.
blinkt
Link kann nicht hergestellt werden.
Transmission
gelb
an
Port ist aktuell durch einen Benutzer belegt.
aus
Port ist frei.
grün
an
Verbindung zum Matrixsystem hergestellt.
aus
Keine Verbindung zum Matrixswitch möglich.
COM1
Network
Red. Power
Transmission
Keyb.
Mouse
Monitor
