Installation

3 · G&D UCON-IP-NEO

Installation

Erforderliches Zubehör

Ein Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss des Arbeits-

platzmoduls an das IP-Netzwerk.

Ein Twisted-Pair-Kabel der Kategorie 5 (oder höher) zum Anschluss des Arbeits-

platzmoduls an den Matrixswitch.

Anschluss der Kabel und Geräte

Verbindung mit dem IP-Netzwerk

Network:

Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5

(oder höher) ein und stellen Sie eine Verbindung mit dem IP-Netzwerk her.

Verbindung mit dem Matrixswitch

Transmission:

Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Katego-

rie 5 (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit einer

Console

-

Schnittstelle des Matrixswitches der CATCenter-Serie.

Optional: Anschluss der Geräte des lokalen Arbeitsplatzes

Keyb.:

Schließen Sie die PS/2-Tastatur des lokalen Arbeitsplatzes an.

Mouse:

Schließen Sie die PS/2-Maus des lokalen Arbeitsplatzes an.

Monitor:

Schließen Sie den Monitor des lokalen Arbeitsplatzes an.

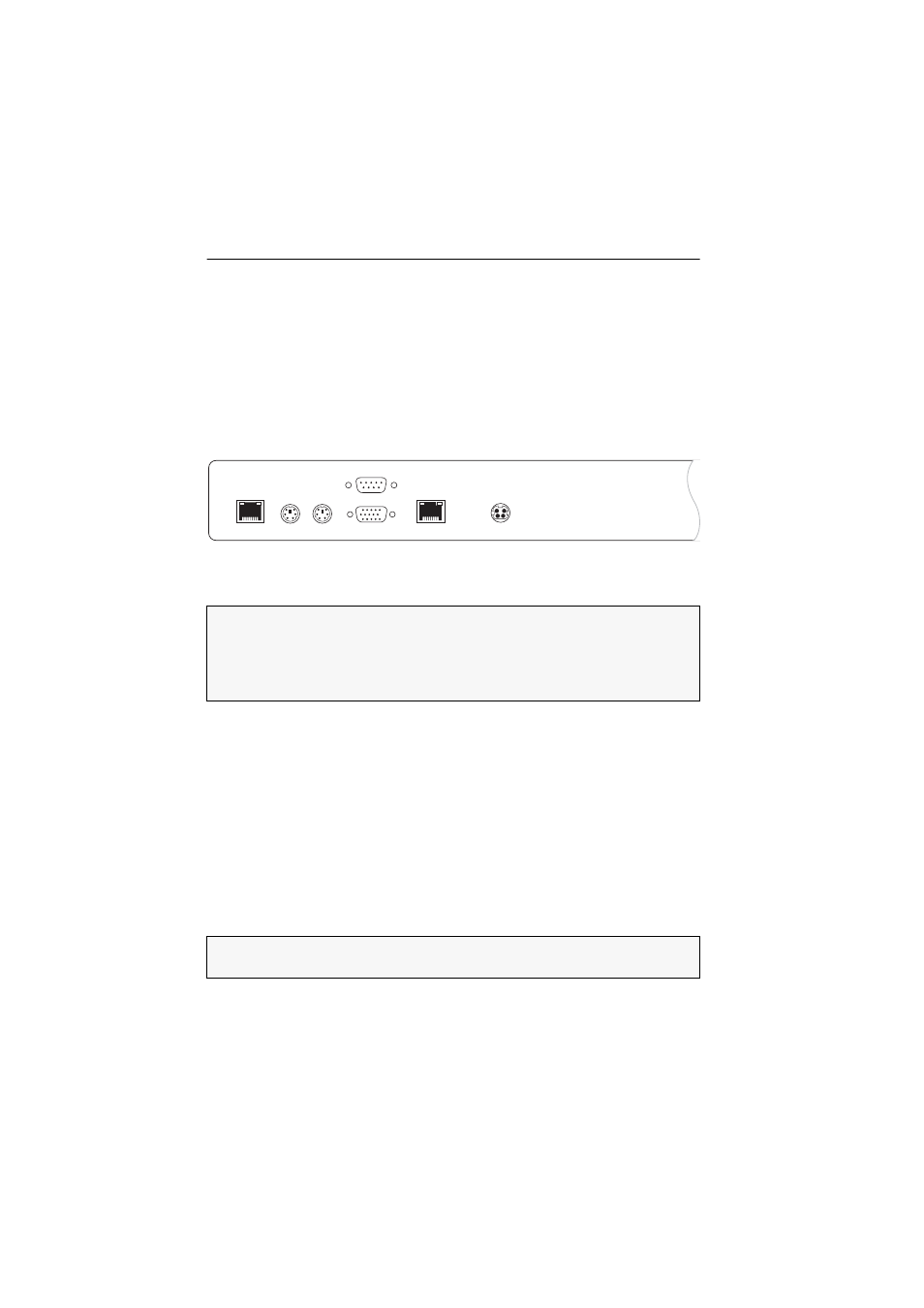

Abbildung 1: Linker Ausschnitt der Rückansicht des Arbeitsplatzmoduls

WICHTIG:

Zur erstmaligen Konfiguration der Netzwerkeinstellungen des Arbeits-

platzmoduls schließen Sie einen beliebigen Rechner an die Network-Schnittstelle des

Arbeitsplatzmoduls an.
Weiterführende Information zu diesem Thema finden Sie im Kapitel Konfiguration

vor Erstinbetriebnahme auf Seite 5.

HINWEIS:

Die Schnittstelle

COM1

wird ausschließlich zur Wartung des Gerätes

durch das Service-Team verwendet.

COM1

Network

Red. Power

Transmission

Keyb.

Mouse

Monitor
