Harken 7410.10 MKIV Jib Reefing & Furling - Handbuch (Seite 24)

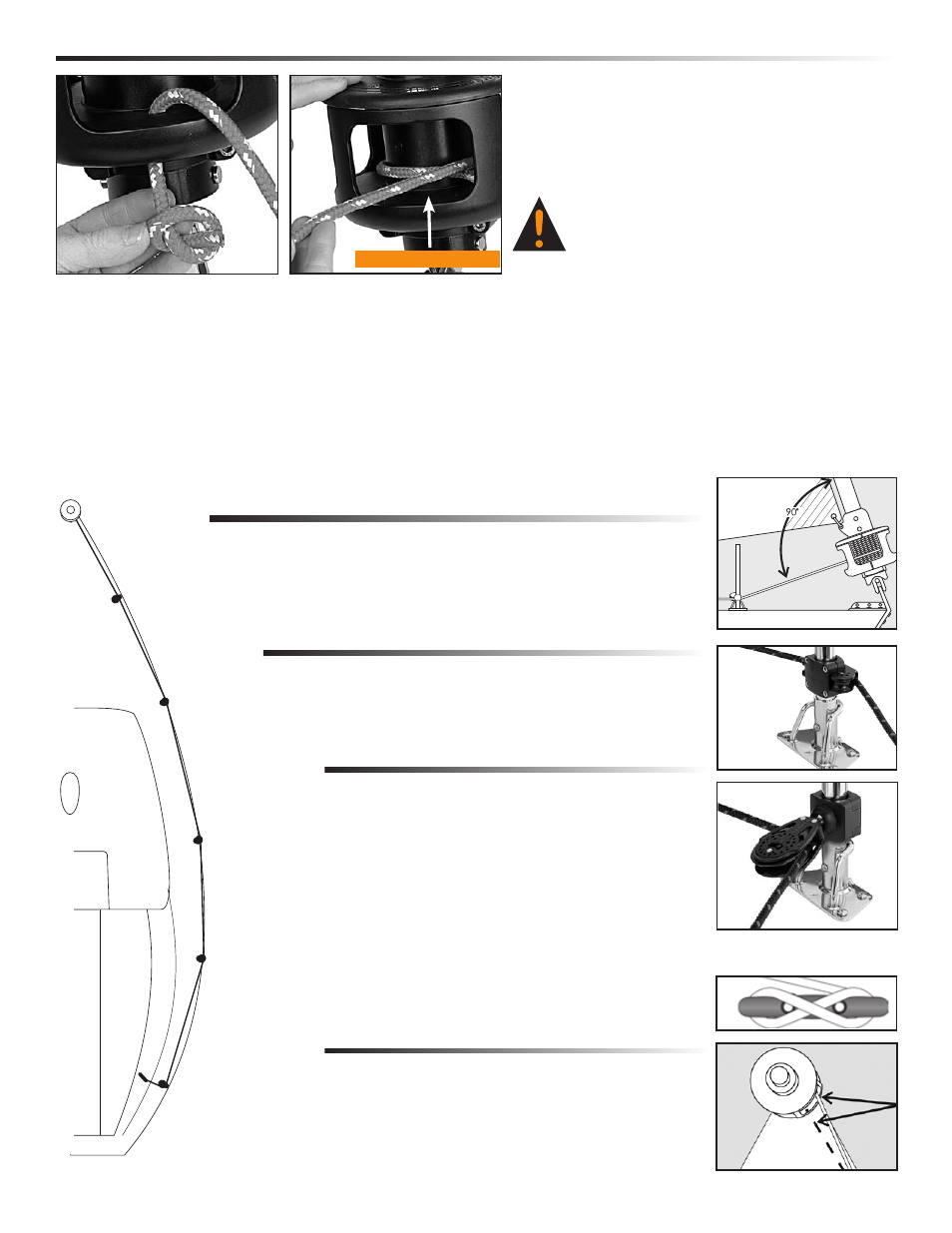

Inbetriebnahme Reffleine zum Cockpit
24 MKIV Typ 0 1/02/08
Leine durch das umrandete Fenster im Korb in die
Bohrung unten in der Spule führen. Mit Übehand-
Knoten sichern und dicht holen.
Lage des Sonnenschutzes beachten. System laden durch Wicklen der Leine auf die Spule.
Tip: Befindet sich der Sonnenschutz auf Stb: beim Laden im Uhrzeigersinn drehen. Sonnenschutz auf Bb: gegen
die Uhr laden. Beim Laden Zug auf die Leine geben.
Führungs-Blöcke anschlagen
Die Reffleine kann Stb oder Bb geführt werden. Liegt das Boot an einem Steg, ist es von Vorteil, die Reffleine auf
der abgewandten Seite zu führen.
Die vier Schrauben vom Block abnehmen. Block an Stützen anschlagen. Siehe Anleitung unten.
Tip: Vor dem Anziehen, Schrauben von Hand eindrehen.
Hinweis: Wie sich der Winkel der Leine ändert, darf sie
nie am Korb reiben. Falls nötig, Korb etwas drehen. Trommel leer
(Segel eingerollt)
Trommel voll
(Segel ausgerollt)
7403
ÄUSSERE
REFFLEINEN-
FÜHRUNG
7403
ÄUSSERE
REFFLEINEN-
FÜHRUNG
7402 CARBO
RATSCH-BLOCK
MIT SÜTZEN-BASIS
HECK
7401
CARBO BLOCK
MIT SÜTZEN-
BASIS
7403
ÄUSSERE
REFFLEINEN-
FÜHRUNG
Den Vorderen Stützen-Block 7401 so positionieren dass die Leine im
rechten Winkel zum Vorstag und (vertikal) in der Mitte des Fensters
auf die Spule trifft. Die Leine soll innerhalb der Stützee laufen.
Die korrekte Lage des Blocks ist entscheidend für ein gleichmässiges
Aufrollen der Leine und leichtes Rollen des Segels.
7401 Carbo Block mit Sützen-Basis
Äussere Stützen-Blöcke anbringen um die Leine aussenbords
der Stützen zu führen.
Anzahl und Anordnung der Umlenker richtet sich nach Anzahl
und Lage er Stützen.
7403 Äussere Reffleinen-Führung
Diesen Block 7402 als achterlichsten anbringen um
beim Ausrollen der Fock durch die Reibung einen
Überschlag auf der Spule zu verhindern.
Die Leine sollte die Scheibe mit mindestens 90 Grad
umschlingen.
Die Leine soll innerhalb der Stütze verlaufen.
Den Block so orientieren dass beim Einrollen des
Segels ein Ratschen zu hören ist.
Tip: Ratsch Schalter auf 'on'; ist beim Einrollen kein Klick zu hören, Die
Leine von der anderen Seite in den Block leiten.
Leine auf die Reff-Klampe im Cockpit führen.
7402 Carbo Ratsch-Block mit Sützen-Basis
So anbringen dass die Leine im gezeigten Winkel
ankommt. 5mm Schrauben verwenden.
HCP168 Reffleinen Klampe
BUG
ACHTUNG: Falls die Leine durch die
Oeffnung zwischen zwei umschlossenen
Fenstern geführt wird, kann sie über den
Schutz zu liegen kommen und die Anlage
blockieren. Dies kann zu einem Unfall,
Schaden am Boot, Verletzung oder Tod
führen. Weitere Sicherheits-Hinweise
finden Sie hier: www.harken.com
umschlossenes Fenster
