Harken 7410.10 MKIV Jib Reefing & Furling - Handbuch (Seite 7)

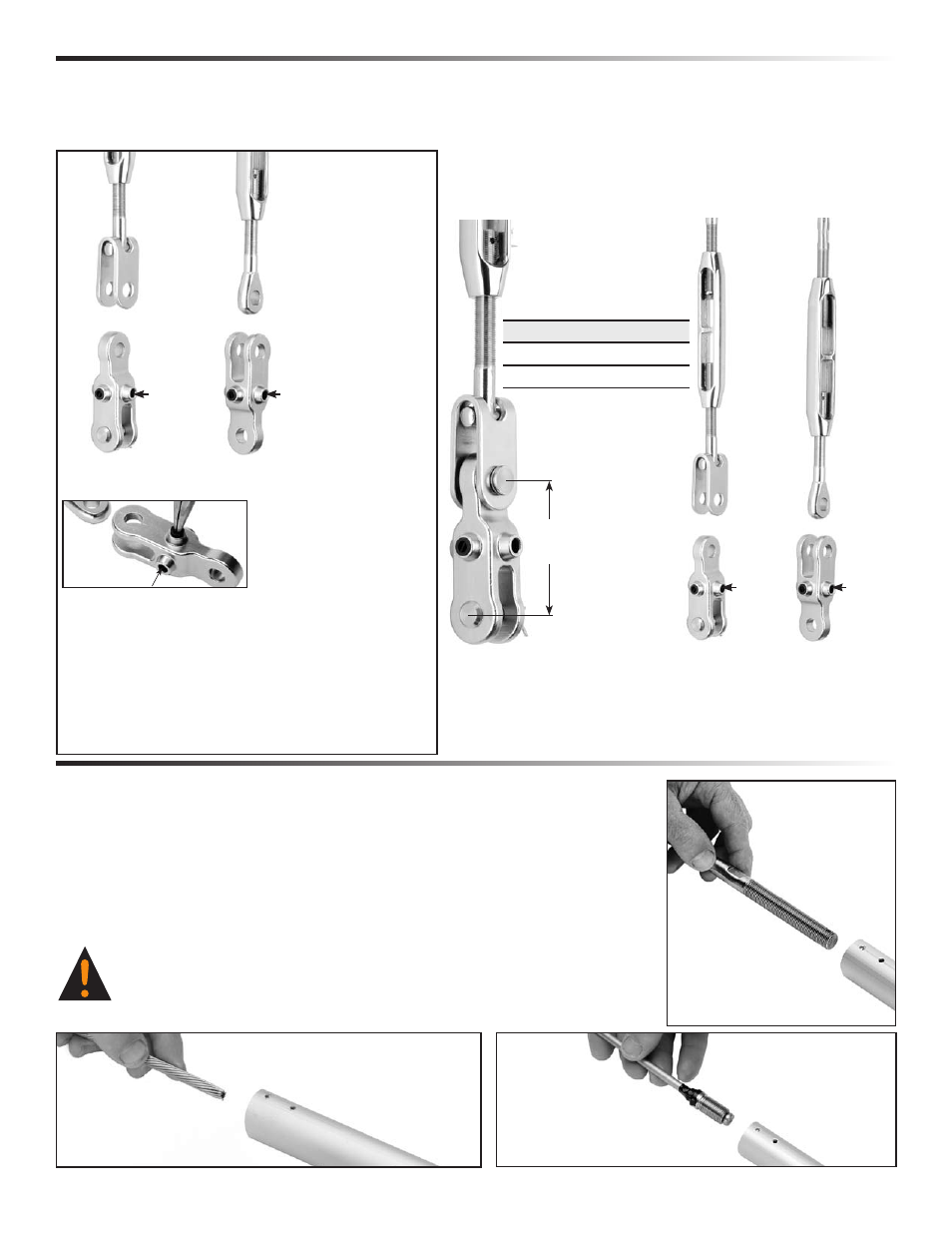

Vor-Montage Toggel Ableitung/Optionen Stag in Profil
7/16/08 MKIV Typ 0 7
Die Masse des Harken Toggel unten zugrunde legen um das Stag in der richtigen Länge zu fertigen.
Tip: Spannschloss sollte 1/2 bis 2/3 offen sein, um dem Recken des neuen Drahtes und dem Feintrimm des
Mast-Rake Rechnung zu tragen.
Aug Anschlag
2 5 / 8 " (66.5mm)
or
2 7 /
8
" (73mm)
Gabel Anschlag
Querbolzen Querbolzen
Toggel Bolzen Pin-zu-Pin Mass
3 / 8 " (9.5mm) 2 5 / 8 " (66.5mm)
7 / 16 " (11.1mm) 2 7 / 8 " (73mm)
Die Möglichkeiten zum Einführen des Stags ins Profil
Die meisten Boote haben einen Bugbeschlag mit einem ein-
zelnen Auge; sind zwei parallele 'Laschen' vorhanden, in Form
einer Gabel, wird der Aug/Gabel Toggel gewendet sodass das
Auge unten ist.
Wichtig: Schwarze Kunststoff Stopfen heraus-
nehmen und so einsetzen, dass der Querbolzen
90 Grad zum UNTEREN Toggel-Bolzen gesetzt
werden kann.
Gabel
Anschlag
Aug
Anschlag
Bei Installation mit Auge
nach unten, Stifte wie folgt
wechseln.
Querbolzen Querbolzen
1. Walz Terminal am Draht.
2. Nach dem Einziehen ins Profil Draht öffnen und Norseman oder Sta-Lok
®
Terminal anbringen.
3. Rod Adapter Endstück für Harken Rod Adapter Gewindebolzen: Endstück mit
Gewinde muss ausser verklebt auch verriegelt werden. Harken Bolzen mit Splint
verwenden (s.Seite 19).
ACHTUNG: Wird das Gewinde-Endstück lediglich verklebt, ist die
Verbindung nicht sicher genug und kann zum Versagen des Vorstag-
Systems und damit zu einem Unfall, Schaden am Boot, Verletzung
oder Tod führen. Weitere Sicherheits-Hinweise finden Sie hier:
www.harken.com
