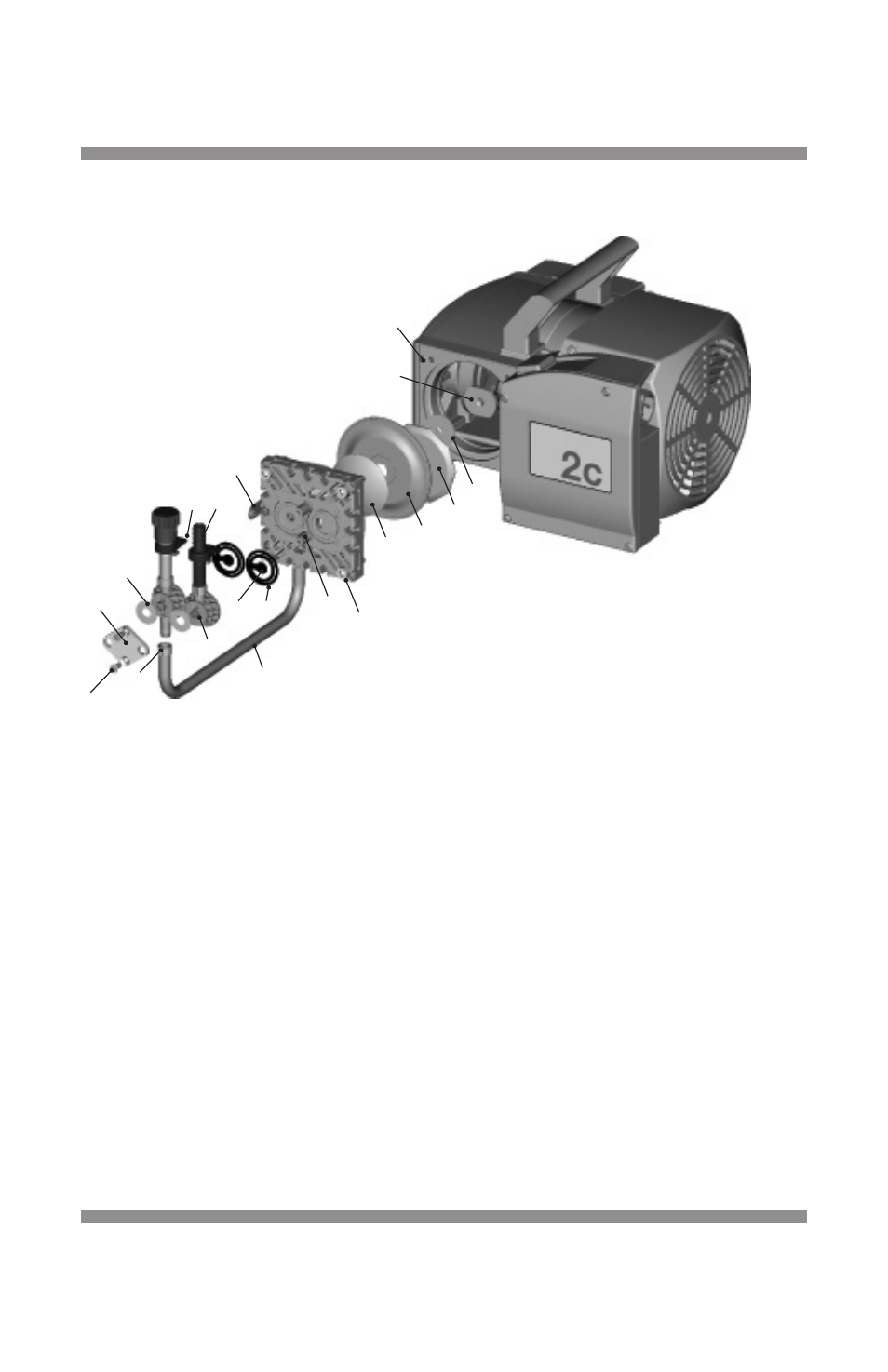

Pumpenkopf Komponenten
A. Leiter Passstift/mark (nicht dargestellt)
B. Pleuel
C. Gehäuse
D. Washer
E. Membranstützscheibe
F. Membran
G. Membranspannscheibe mit Vierkant-
verbindungsschraube
H. Inbusschraube
I. Cap
J. Zylinderdeckel
K. Vierkantmutter (nicht gezeigt)
L. Zylinderschraube (nicht dargestellt)
M. O-Ring
N. Ventil
O. Ventilkopf
P. Schlauchtülle
Q. Anschluss Verschluss mit Klappdeckel
R. Tellerfeder
S. Klemmstein
T. Senkschraube
U. Schlauchschelle
V. Verbindungsrohr
C
D
E
F
G
H
J
V
U
T
S
R
I
N
Q
M
O
P
