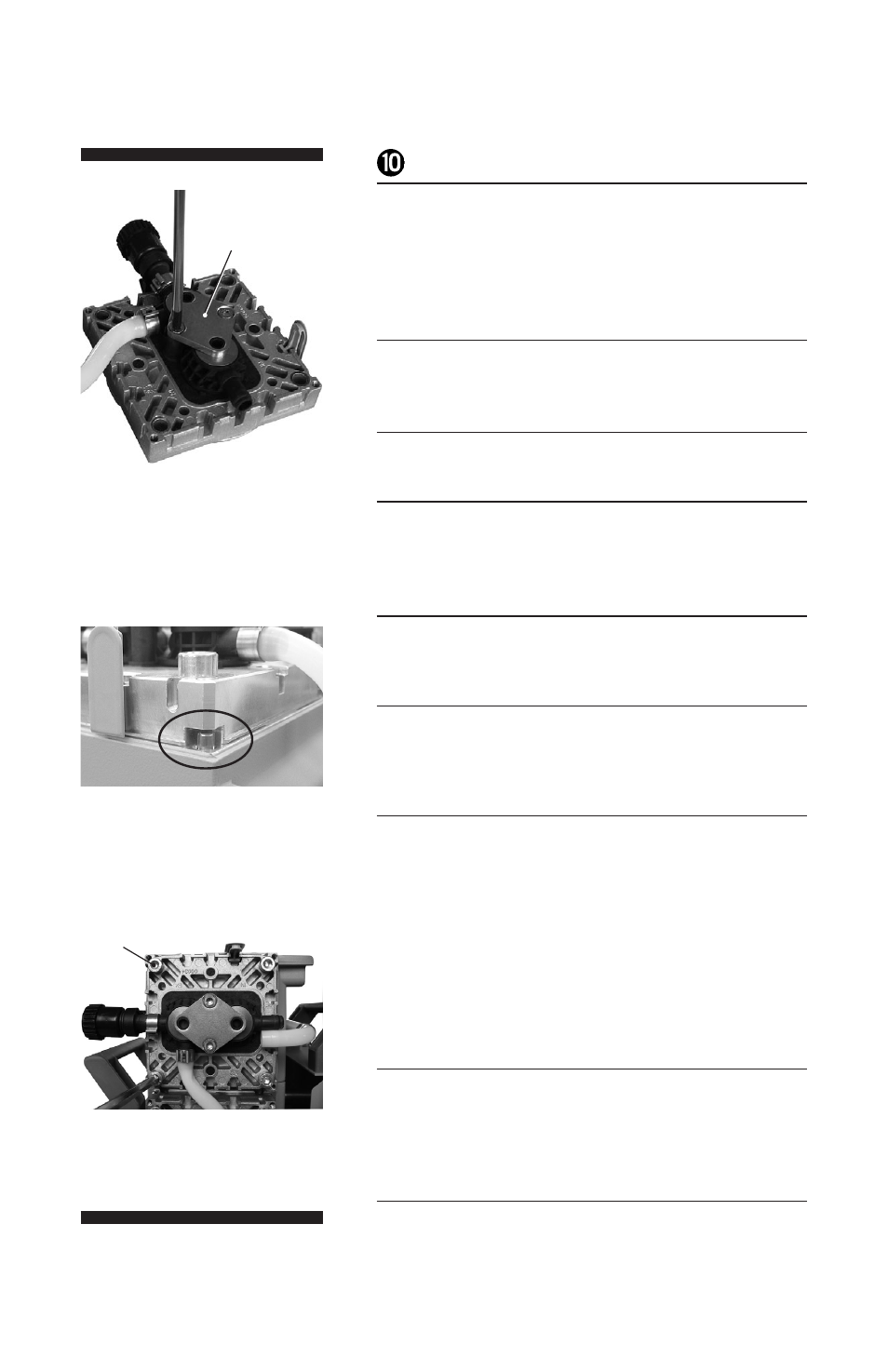

Hoefer VP200 Benutzerhandbuch
Seite 26
•
p18
Ventilkopf mit Gasballast oder Schlauchwelle Anschluss:
Legen Vierkantmutter (K, nicht dargestellt) in die Nut
der Kopfabdeckung (J) oder Position Vierkantmutter in
der Nut und schrauben am Anschluss Verschluss. Lose
befestigen Zylinderschraube (L, nicht gezeigt).
!
Position Klemmbügel (S) mit versenkten Bohrungen
nach oben.
@
Richten Sie Senkbohrungen mit Gewinde Heringen.
#
Lose befestigen Sie die Senkschrauben und korrigie-
ren Sie die Ausrichtung der Ventil-Zylinderköpfen,
wenn nötig.
$
Ziehen Senkschrauben mit Torx-Schraubendreher T20.
Torque: 2,2 ft lb
f
(3 Nm).
%
Bringt die Membranen (F) in eine Position, in der
sie in Kontakt mit dem Gehäuse (C) und zentriert
bezüglich der Bohrung.
^
Setzen Sie auf Kopfdeckel (J) mit Ventil-Zylinderköp-
fen (O) und Anschlüsse angeschlossenen.
Achten Sie auf die richtige Ausrichtung der Kopfbedeck-
ungen: Gehäuse mit Kopf Passstift: Der Kopf Passstift
(A, nicht gezeigt) an dem Pumpengehäuse (C) muss in
die Aussparung an der Kopfabdeckung (J) passen.
Gehäuse mit Markierung (A, nicht gezeigt). Richten
Sie die Aussparung an der Kopfabdeckung mit der
Markierung am Pumpengehäuse.
&
Lose in den Innensechskantschrauben (H) Schraube
am Kopf bedeckt diagonal zunächst leicht mit einem
5 mm breiten Inbusschlüssel, dann festziehen.
Empfohlenes Drehmoment: 8,9 ft lb
f
(12 Nm).
*
Schieben Sie die Kappen (I) in der Kopfabdeckung.
Schritt 11
Schritt 15
Schritt 17
S
H
