Hoefer VP200 Benutzerhandbuch
Seite 22
•
p14

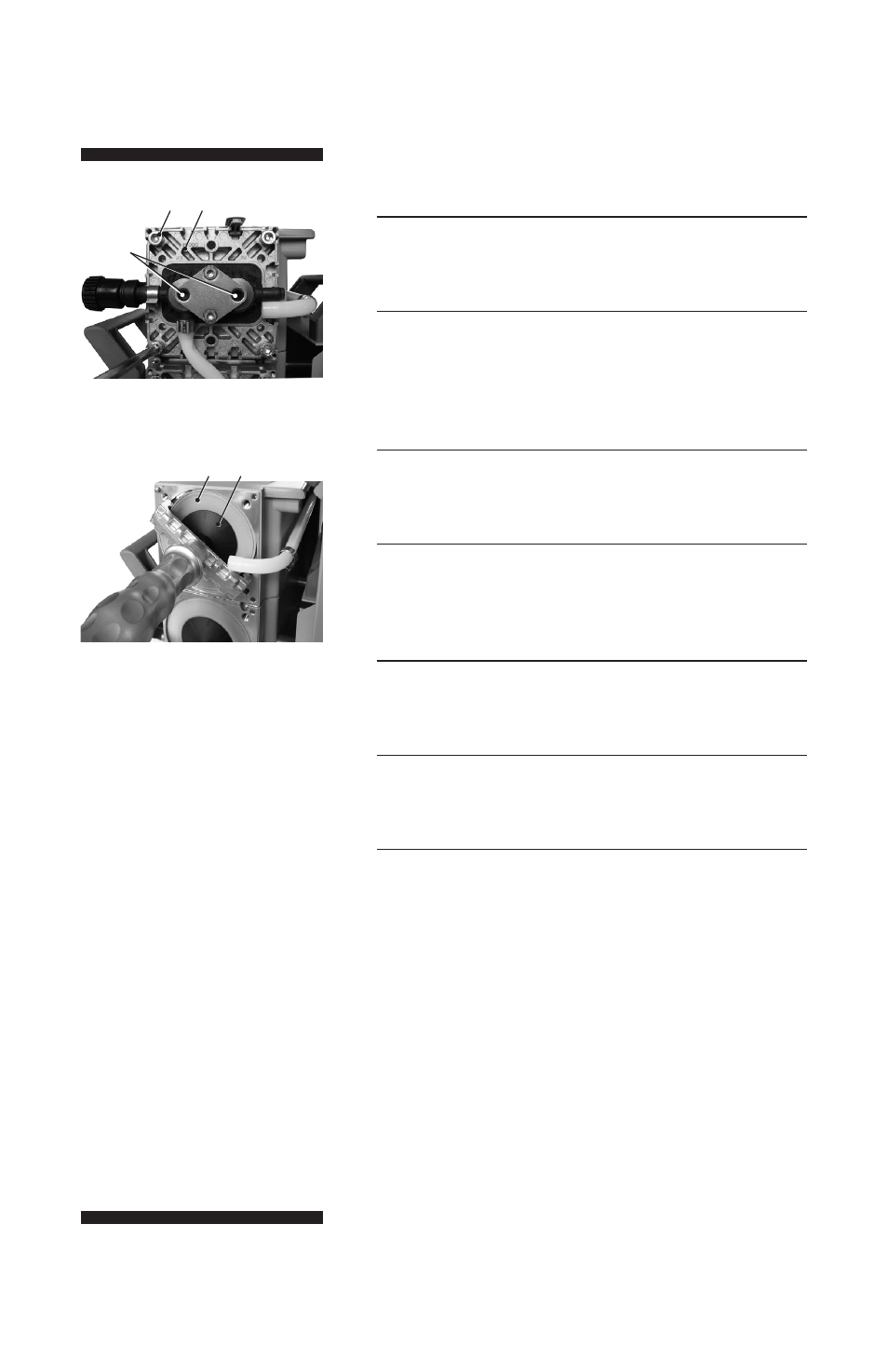

Austausch der Membrane
1
Demontieren Kopfbedeckungen (J), um die Membran
(F) zu überprüfen.
2
Lösen Sie die vier (Pumpe mit ein/zwei Köpfe) Allen
Schrauben (H) mit einem 5 mm breiten Inbusschlüs-
sel. Entfernen Sie beide Kopfbedeckungen (J) zusam-
men mit dem Ventil Köpfe (O) und Verbindungen.
3
Überprüfen Sie Blende (F) für Schäden und falls nötig
ersetzen.
4
Heben Membrane vorsichtig seitlich. Verwenden Sie
niemals einen spitzen oder scharfkantigen Werkzeug,
um die Membran zu heben.
5
Verwenden der Membran, um das Diaphragma Stützs-
cheibe (E) unterhalb der Membran greifen.
6
Abschrauben Membranstützscheibe (E) mit Membran
(F) und der Membran Klemmscheibe (G).
7
Erfragen Scheiben (D) zwischen der Membran Stüt-
zscheibe (E) und der Pleuelstange (B). Mischen Sie
nicht die Unterlegscheiben aus den verschiedenen
Pumpenköpfen, da diese in der Fabrik, um eine rich-
tige Pumpe zu gewährleisten. Stellen Sie sicher, dass
die ursprüngliche Anzahl an den einzelnen Pumpen-
kopf wieder zusammengesetzt.
Zu wenige Distanzscheiben: Pumpe nicht erreichen
wird Vakuum-Spezifikation.
Zu viele Scheiben: Membran Klemmscheibe schlägt
an, was lauten Betrieb und verursacht möglicherweise
die Pumpe festsetzen.
Wenn die alte Membran ist nur schwer aus der
Membranstützscheibe, in Benzin oder Petrolether
trennen. Dämpfe nicht einatmen!
Schritt 1
Schritt 3
O
F
G
H J
