Hoefer VP200 Benutzerhandbuch
Seite 23
•
p15
8
Position neue Membran (F) zwischen Membran
Klemmscheibe mit Vierkantverbindungsschraube (G)
und Membranstützscheibe (E).
Hinweis: Position Membran mit blassen Seite in Rich-
tung Membran Klemmscheibe (nach Pumpenkammer).
Stellen Sie sicher, dass die Vierkantverbindungss-
chraube der Membran Klemmscheibe richtig in der
Führung der Membran Stützscheibe sitzt.
9
Heben Sie die Blende an der Seite. Die Membran
vorsichtig mit Membran-spannscheibe und Membrans-
tützscheibe in der Membran Taste.
Vermeiden Sie Beschädigungen der Membran: Nicht
übermäßig biegen oder knicken die Membran.
Montieren Sie die ursprüngliche Anzahl der Scheiben
(D) zwischen der Membran Stützscheibe (E) und
Pleuel (B).
Schraube Membran Klemmscheibe (G), die Membran
(F), Membranstützscheibe (E), und Scheiben (D) auf
die Pleuelstange (B).
!
Optimales Drehmoment für die Membranstützscheibe:
4,4 ft lb
f
(6 Nm), ist es empfehlenswert, einen
Drehmomentschlüssel zu verwenden. Bringen
Drehmomentschlüssel Membranschlüssel (Sechskant
6 mm breit).
Hinweis: Verwenden Sie niemals das Zwerchfell
Schlüssel mit zusätzlicher Werkzeuge wie
Zangen oder Allen Tasten ohne entsprechende
Drehmomentbegrenzung.

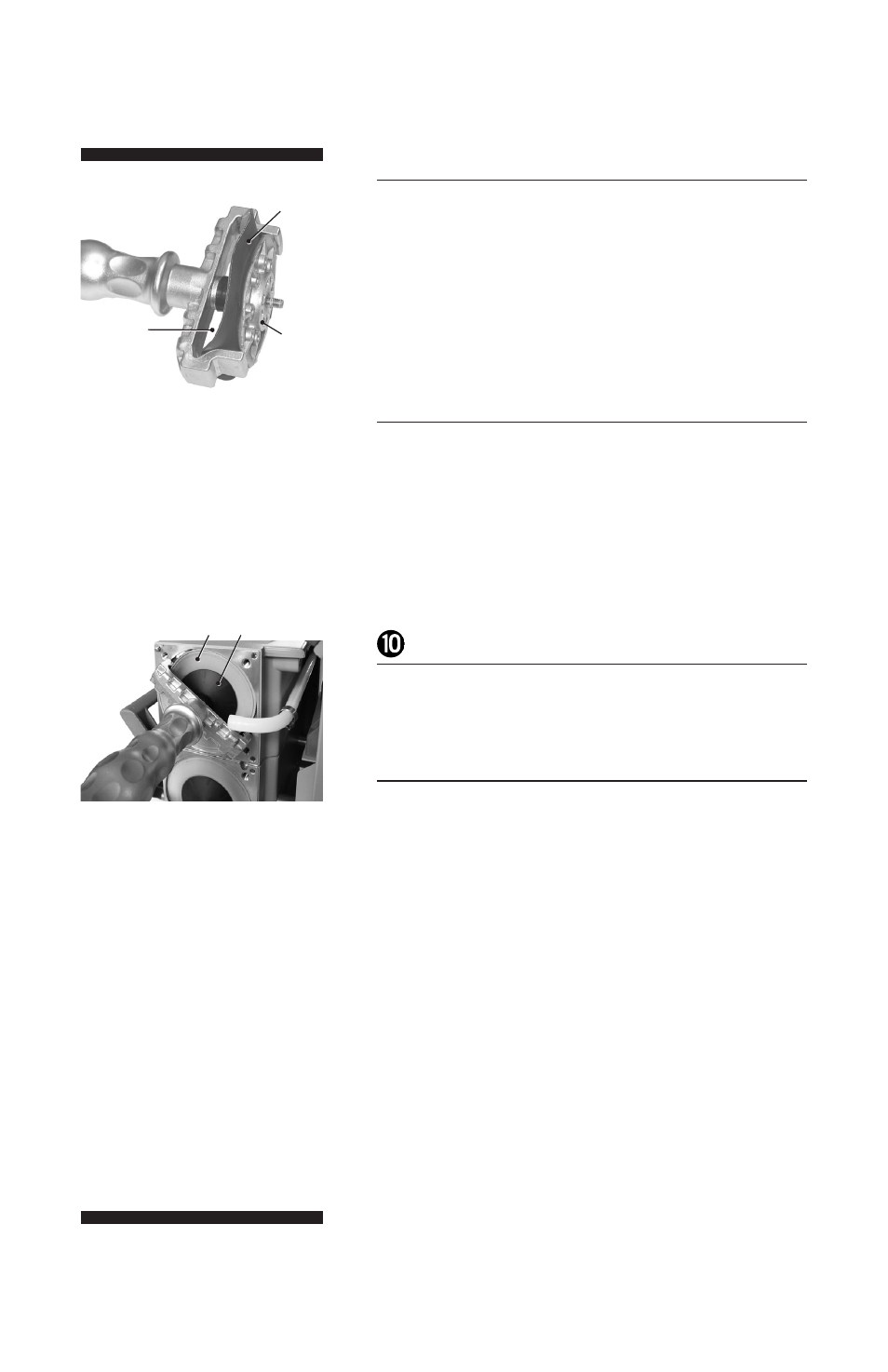

Schritt 8
Schritt 10
F
G
E
F
G
