SPEZIFIKATIONEN
5

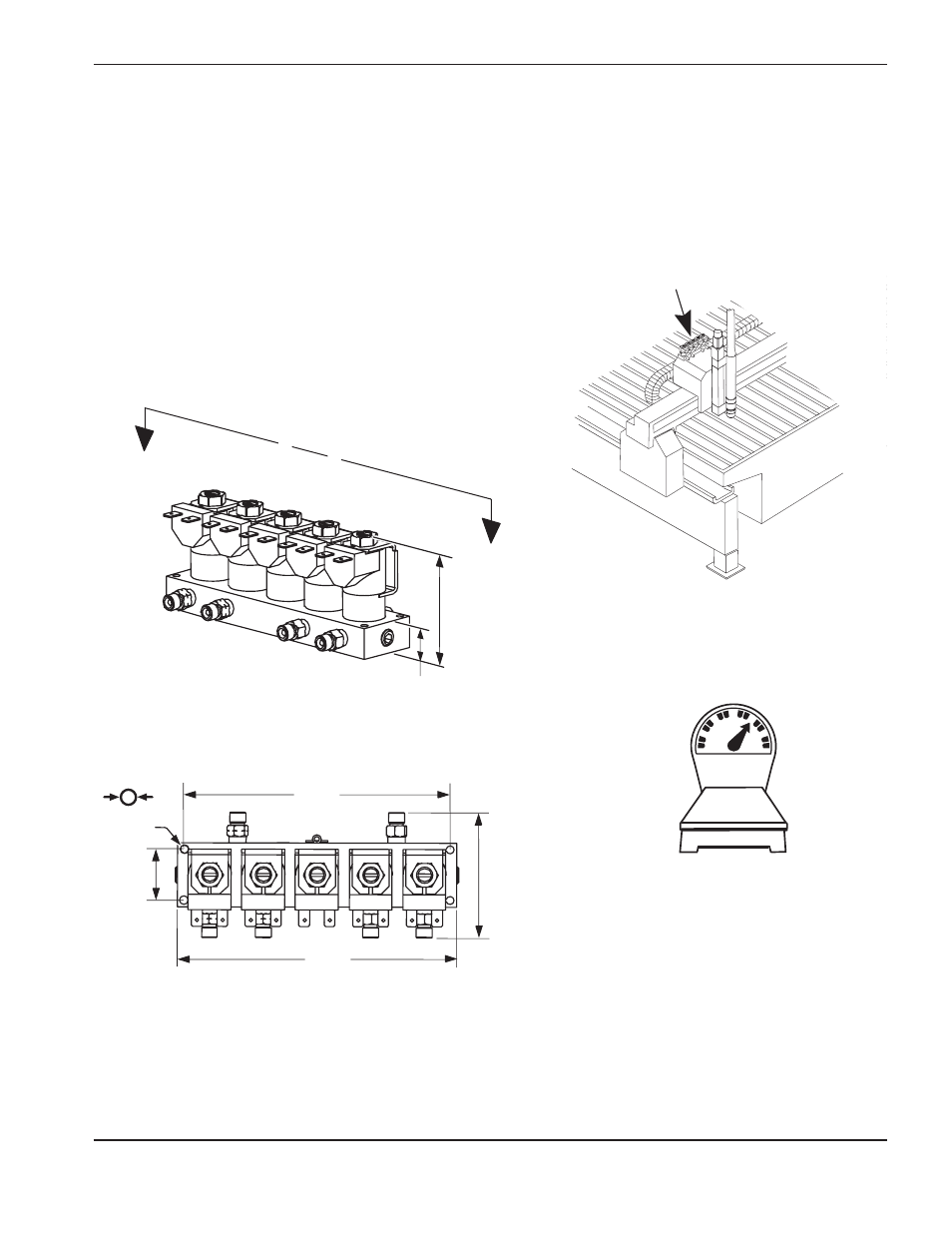

Abschalt-Ventil – 129816
• Die maximale Kabellänge vom Abschalt-Ventil zur Brennerhöhenverstellungsstation beträgt 1,80 m.
• Die Abschalt-Ventil-Baugruppe ist bei größeren Tischen am Brennerwagen zu montieren. Bei kleineren
Tischen kann sie auf einer Halterung oberhalb der Brücke montiert werden.
A
A
A - A
HPR130 Manuell-Gas Betriebsanleitung 2-9
70 mm
165 mm
30 mm
4,7 mm
157 mm
76 mm
19 mm
1,1 kg
