INBETRIEBNAHME
3-26
HPR130 Manuell-Gas
Betriebsanleitung
5

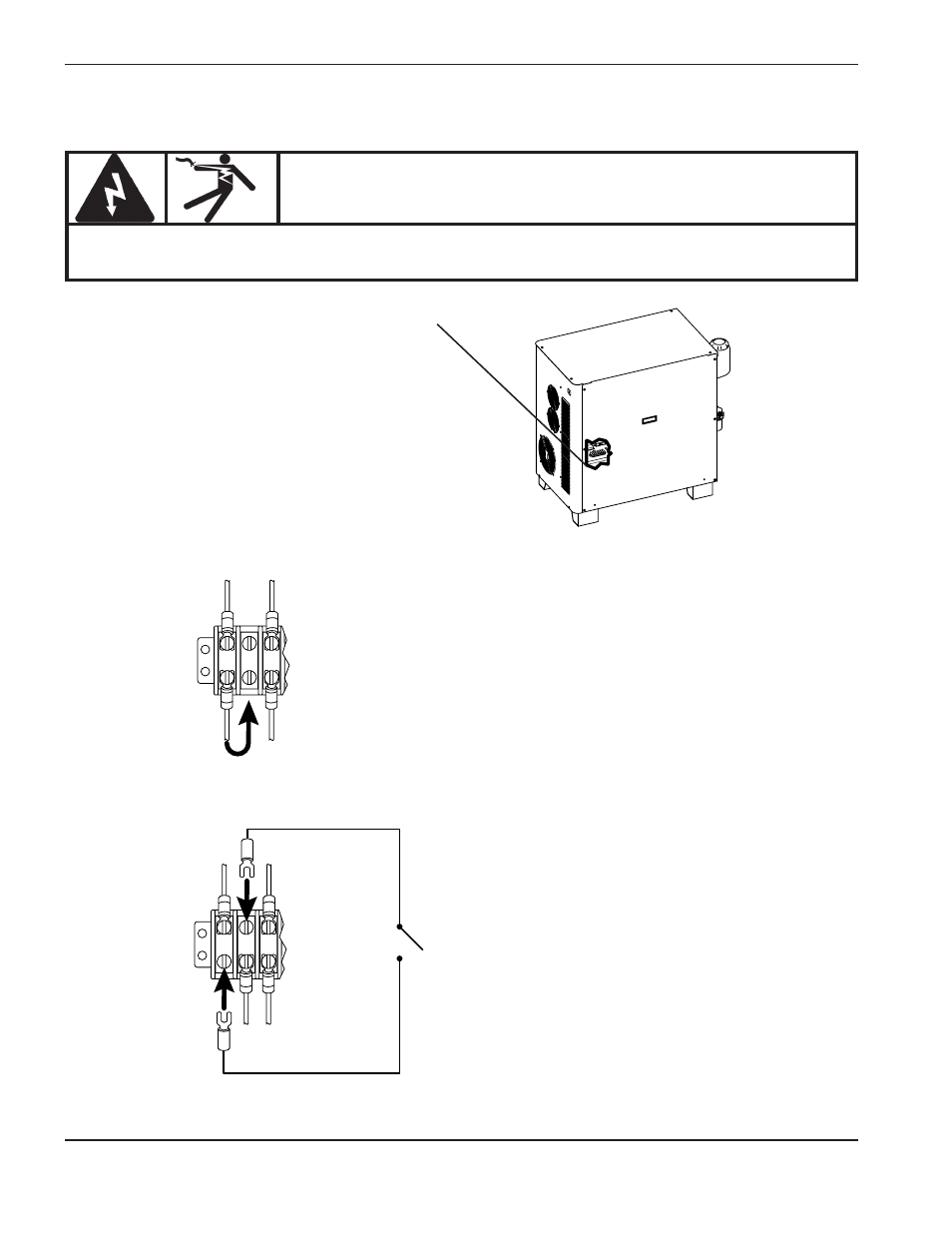

1. Reihenklemme 2 (TB2) in der Stromquelle lokalisieren
2. Draht 1 wie gezeigt entfernen und an Reihenklemme 2 anschließen.
3. Schalter an Anschlussklemmen 1 und 2 wie gezeigt anschließen.
Anmerkung: Der Hauptschalter an der Gaskonsole muss in EIN-Stellung sein, damit der
Fernbedienungsschalter funktioniert.
Lage von TB2
1
2
3
1
3
TB2
1
3
1
2
3
1
3
TB2
1
3
Anmerkung: Es sind Schalter, Relais oder elektronische
Lastrelais zu verwenden, die mit 24 VAC bei
100 mA kompatibel sind. Es sollte sich um einen
Dauerkontaktschalter, nicht um einen
Momentkontaktschalter, handeln.
WARNUNG
STROMSCHLAG IST LEBENSGEFÄHRLICH
Vor Durchführung von Wartungsarbeiten die Stromversorgung unterbrechen. Siehe Abschnitt
Sicherheit im Bedienungshandbuch bezüglich weiterer Sicherheitsvorkehrungen.
Fernbedienungs-Ein-/Ausschalter (wird vom Kunden beigestellt)
