INBETRIEBNAHME
3-12
HPR130 Manuell-Gas
Betriebsanleitung
5

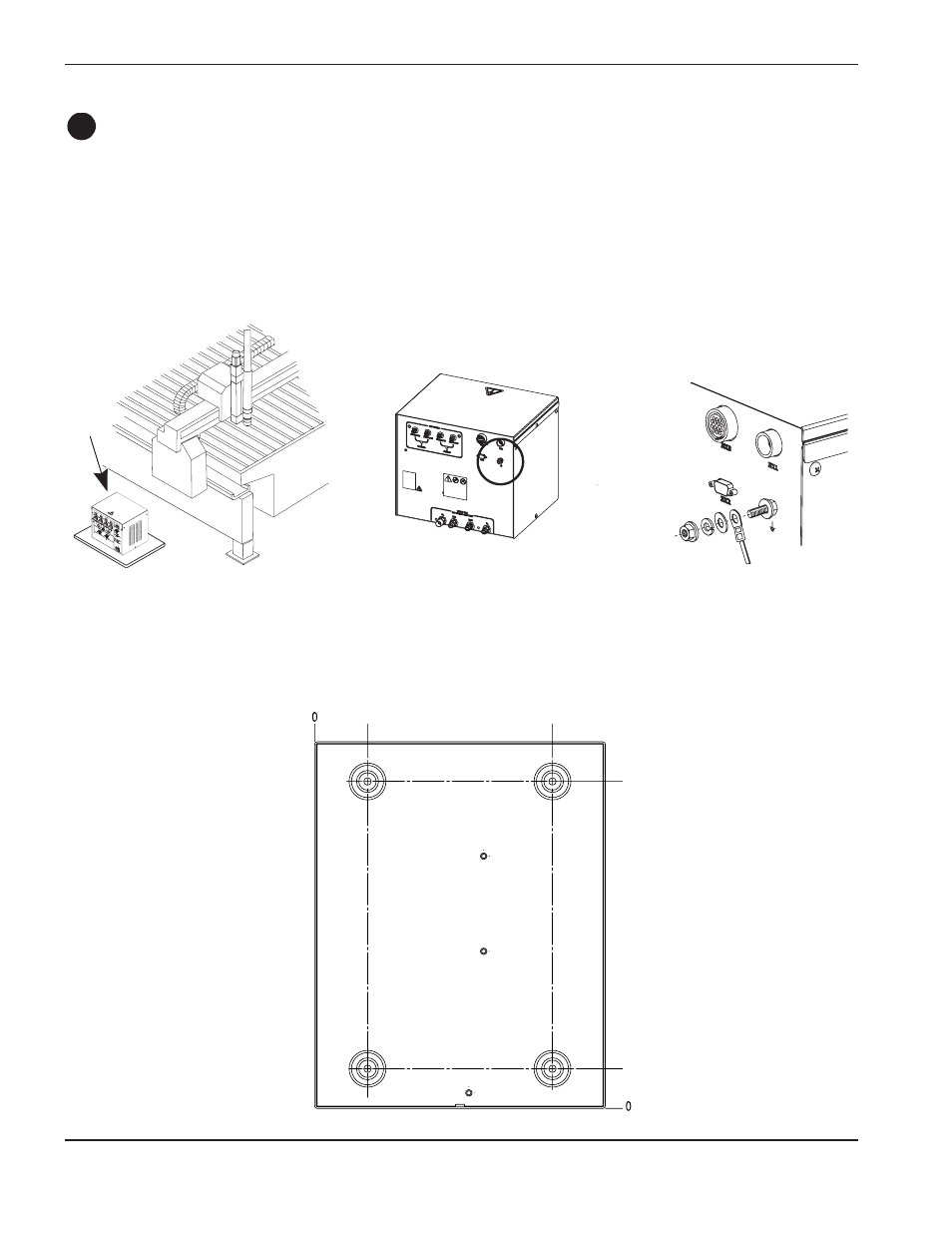

Aufstellen der Gaskonsole
• Die Gaskonsole in der Nähe des Schneidtisches aufstellen. Zu Wartungszwecken ist zum Abnehmen der
oberen Abdeckung und der rechten Seitenabdeckung Platz einzuplanen. Die bevorzugte Ausrichtung wird
in der nachfolgenden Abbildung gezeigt. Die maximale Kabellänge zwischen Stromquelle und Gaskonsole
beträgt 75 m. Die maximale Länge der Kabel und Schläuche zwischen Gaskonsole und Abschaltventil-
Baugruppe beträgt 20 m.
C
Bevorzugte
Gaskonsolenausrichtung
38,1 mm
314.5 mm
228,6 mm
50,8 mm
Anschluss der Gaskonsolen-Schutzleitung
