INBETRIEBNAHME
3-10
HPR130 Manuell-Gas
Betriebsanleitung
5

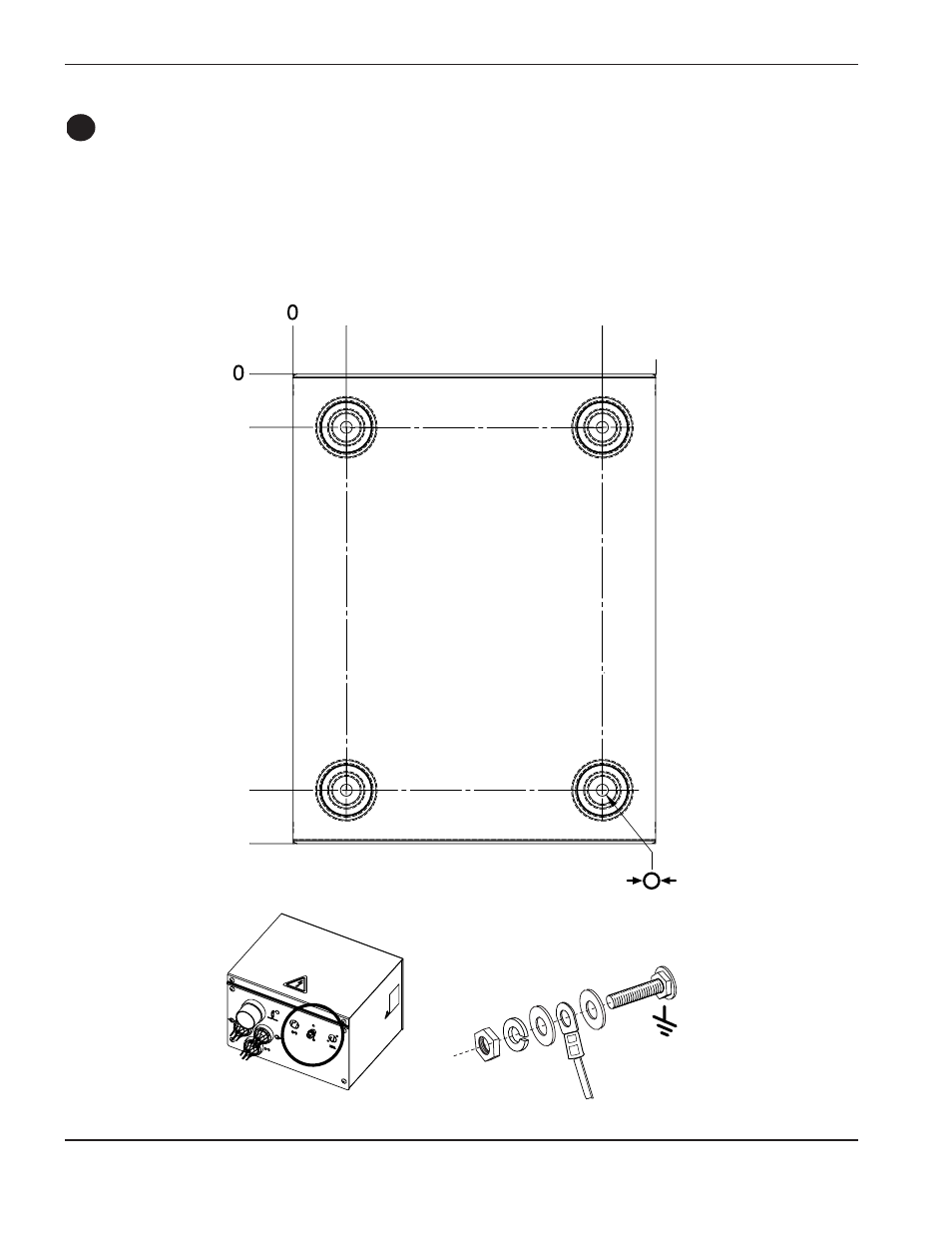

Montage der Zündkonsole
• Zündkonsole zur RHF-Konfiguration (RHF = entfernte Hochfrequenz) auf dem Gerüst (Brücke) montieren.
• Die Zündkonsole zur LHF-Konfiguration (LHF = Hochfrequenz vor Ort) auf der Stromquelle montieren.
• Zu Wartungszwecken ist zum Abnehmen der oberen Abdeckung Raum einzuplanen.
B
7 mm
(insg. 4)
32 mm
32 mm
184 mm
279 mm
248 mm
216 mm
Anschluss der Zündkonsolen-Schutzleitung
