HPI Racing Nitro RS4 3 Evo - Handbuch (Seite 26)

B
A
0 mm
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
A
B
A
B
Z568
M3x12mm
x1
6154
x2
72110
x1
86037
x1
Z509
M3x30mm
x2
Z578
M3x12mm
x1
A875
x1
Z517
M3 x 8mm
x5
Thread Lock
Schraubensicherungslack
Frein Filet
72525
A800
A=130mm
B=145mm
A= 95mm
B=145mm
87021

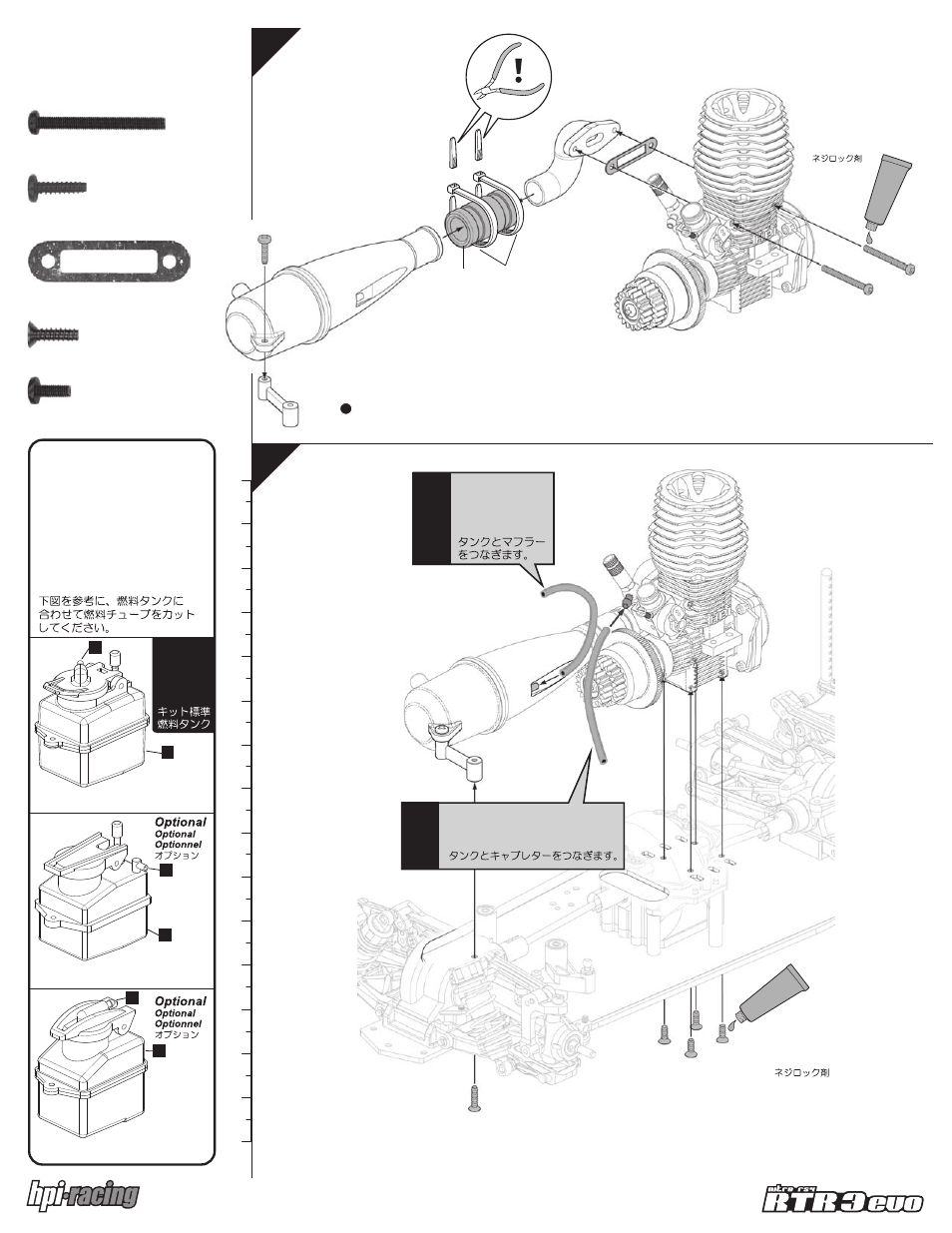

Fuel Tube Lengths
for HPI Tanks Shown
Below.
Die Länge der beiden
Schläuche bei Verwendung
von HPI Tanks ist unten
angegeben.
Longueur des tubes
silicone suivant le réservoir
HPI utilisé.
Kit Tank
Standard
Tank
Réservoir
standard
A=130mm
B=125mm
Pressure
Return Line
Druckschlauch
Pressurisation
Fuel Line
Kraftstoffschlauch
Alimentation
Z578
Z517
29
30
A875
86037
72110 6154
A868
Z568
Z509
85032 6
26
Thread Lock
Schraubensicherungslack
Frein Filet
A
B
